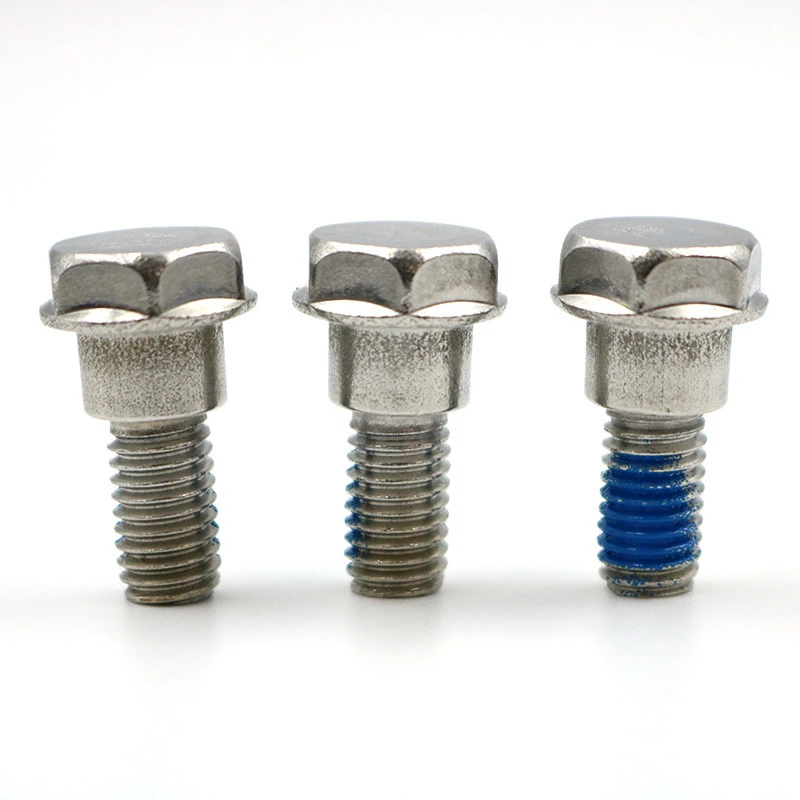

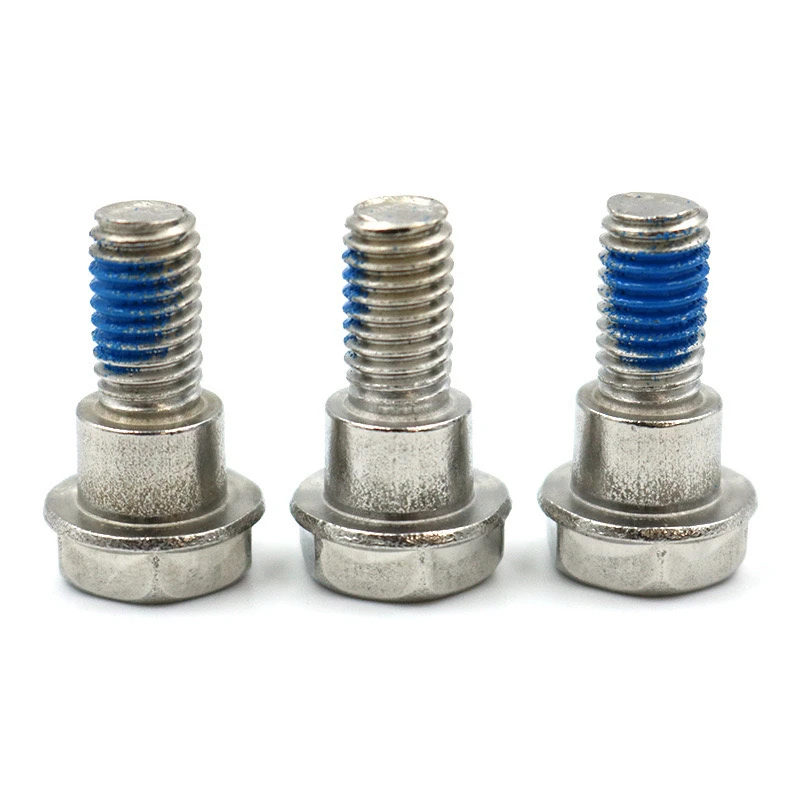

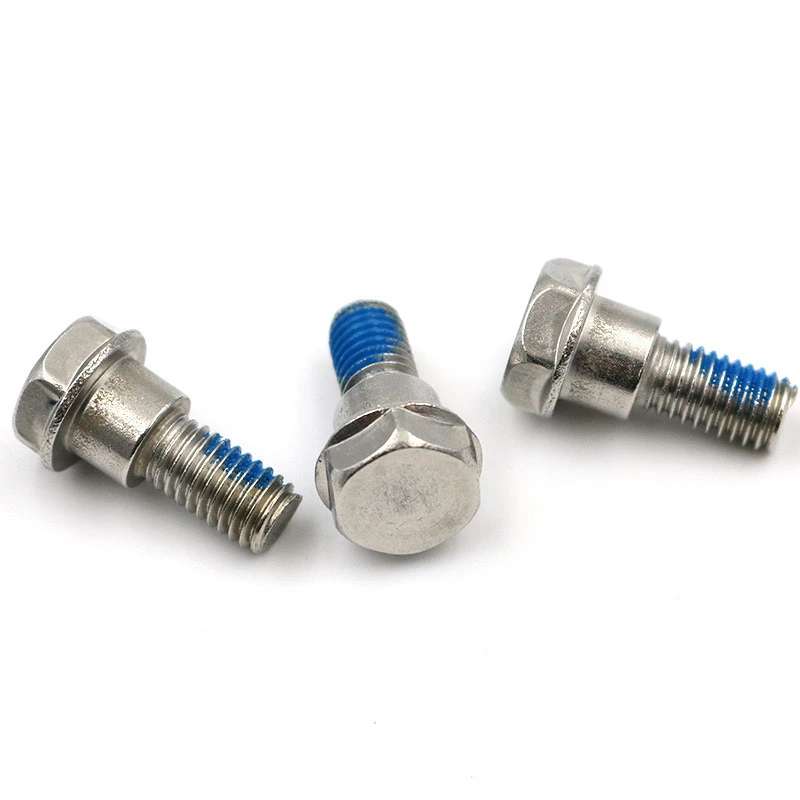

Ốc vít hình lục giác bên ngoàiVới một bước cổ áo và máy giặt là ốc vít đa chức năng. Dưới đây là một lời giải thích chi tiết về các yêu cầu tùy chỉnh của họ, có tính đến các thông số chính và cân nhắc sản xuất.
I. Thông số kỹ thuật cốt lõi
Thông số kỹ thuật chủ đề
Các chủ đề thô số: M3, M4, M5 và M6. Chủ đề tốt là tùy chọn và phải được chỉ định. Hướng chủ đề máy phải được chỉ định (luồng bên phải là mặc định).
Đầu và lái xe
Đầu hình lục giác bên ngoài: Kích thước trên phẳng là tiêu chuẩn (ví dụ: M6 tương ứng với 10 mm) hoặc dày tùy chỉnh.
Thiết kế sổ cái (mặt bích): Đường kính mặt bích phải lớn hơn một đầu lục giác tiêu chuẩn để cung cấp một bề mặt tiếp xúc lớn hơn.
Bước tích hợp và máy giặt
Bước chiều cao: Thông thường 1-2 lần đường kính ren (ví dụ: chiều cao m5 bước là 5-10mm).
Loại máy giặt: Máy giặt phẳng/Máy giặt lò xo, được đúc thành một mảnh, được làm bằng cùng một vật liệu với vít (máy giặt lò xo cần thiết để chống lo lắng).
Quá trình chống trượt và dán
Nylon chống trượt: Một vòng cao su nylon được đặt trước ở giữa sợi, nhiệt độ chịu từ -40 đến 120 độ.
Kính dán thứ cấp: Keo nhựa epoxy được áp dụng cho phần cuối của sợi để tránh nới lỏng sau khi bảo dưỡng.
Ii. Vật liệu và xử lý
Thông thường: Thép carbon (Lớp 4.8/8,8/12.9), Thép không gỉ (A2-70/A4-80).
Độ bền cao: Thép hợp kim (như SCM435) hoặc Hợp kim Titan (cho các ứng dụng hàng không).
Xử lý bề mặt
Bảo vệ ăn mòn: Galvanizing (kẽm trắng/màu xanh), dacromet, mạ niken.
Kháng mòn: oxit đen, lớp phủ DLC.
Iii. Dung sai chính và kiểm tra
Dung sai kích thước: Chủ đề là cấp 6G, đường kính bước ± 0,05mm.
Kiểm tra hiệu suất
Bao gồm kiểm tra mô -men xoắn và thử nghiệm xịt muối.
Iv. Điểm chính trong quy trình tùy chỉnh
Vẽ xác nhận: Bản vẽ 3D hoặc kích thước chính phải được cung cấp.
Giai đoạn nguyên mẫu: Các mẫu được sản xuất trong vòng 3-5 ngày làm việc để xác minh khả năng giữ dính.
Thời gian giao hàng hàng loạt: 15-20 ngày.
V. Tránh các vấn đề phổ biến
Thất bại chống thả: Tránh sử dụng vòng cao su nylon quá mức quá mức (độ sâu nhúng được khuyến nghị lớn hơn hoặc bằng 0,3mm).
Rốt vết nứt: Kiểm soát các thông số quá trình tiêu đề lạnh trong quá trình đúc một mảnh.
Phân phối không đồng đều: Sử dụng thiết bị phân phối có độ chính xác cao với dung sai phân phối ± 0,01g.
Thông qua cấu trúc tích hợp và công nghệ chống lo lắng được nâng cấp, ốc vít này giúp loại bỏ vấn đề nới lỏng của các ốc vít truyền thống trong môi trường rung, đồng thời cải thiện hiệu quả và độ tin cậy của lắp ráp. Đây là một giải pháp buộc chặt lý tưởng cho các ứng dụng công nghiệp chính xác.
