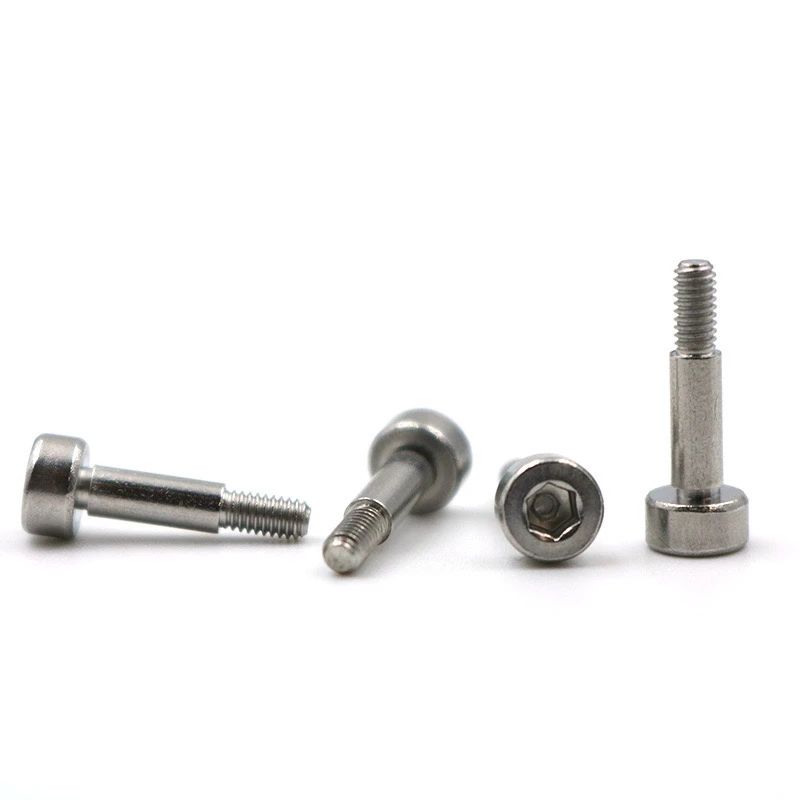

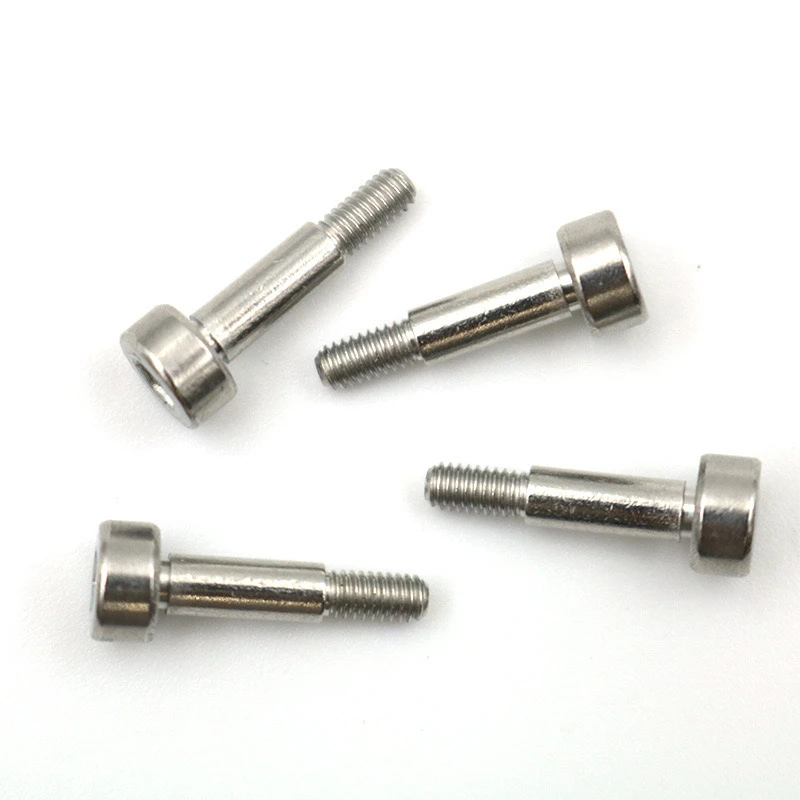

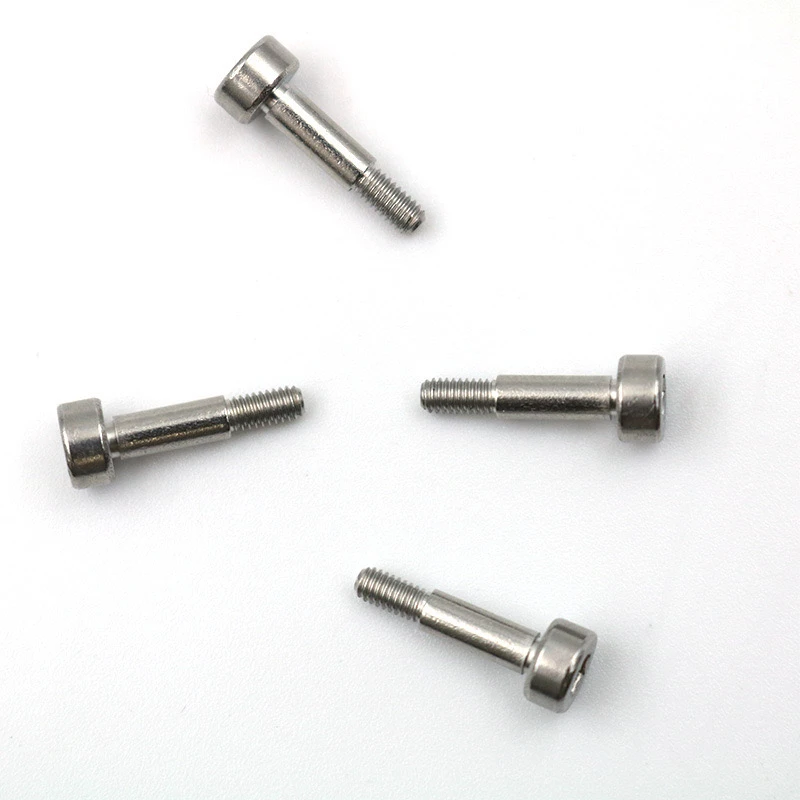

2-56 UNCvít đầu ốc hexagon bằng thép không gỉlà một dây buộc chính xác được thiết kế xung quanh vai trục. Nó phù hợp cho các ứng dụng lắp ráp yêu cầu định vị, giới hạn hoặc tính chất cơ học đặc biệt. Dưới đây là một mô tả chi tiết về các yêu cầu tùy chỉnh của nó.
1. Yêu cầu tham số cơ bản
Thông số kỹ thuật chủ đề: 2-56 UNC.
Vật liệu: Có sẵn trong thép không gỉ 304/316, với loại kháng gỉ được chỉ định. Các vật liệu như hợp kim Titan và thép hợp kim cũng có sẵn.
Xử lý bề mặt: thụ động, mạ niken, điện tử, lớp phủ PTFE, v.v.
Ii. Đặc điểm cấu trúc
Thiết kế đầu
Thông số kỹ thuật ổ cắm lục giác: 0,05 "hoặc có thể tùy chỉnh.
Đường kính đầu: Tiêu chuẩn 4.0mm (có thể điều chỉnh).
Chiều cao đầu: 2.0mm (phải khớp với độ sâu của ổ cắm hình lục giác).
Vai/vai cao su
Đường kính thanh được đánh bóng: 2,5mm ± 0,02mm (phải lớn hơn đường kính ren chính).
Bước chiều cao: 1,5mm (cần thiết ± 0,05mm).
Chức năng dừng: Đảm bảo chuyển đổi trơn tru giữa bề mặt bước và luồng, hoạt động như một điểm dừng cơ học.
Độ dài luồng: có thể tùy chỉnh dựa trên các yêu cầu lắp ráp (ví dụ: 5 mm, 8 mm, v.v.).
Tổng chiều dài: được chỉ định (ví dụ: 12 mm, bao gồm đầu, thanh đánh bóng và các thành phần ren).
Iii. Yêu cầu quy trình chính
Tiêu chuẩn dung sai: Thanh đánh bóng: dung sai H7.
Chủ đề: Tuân thủ tiêu chuẩn ANSI B1.1, kiểm tra đo GO/NO-GE.
Đồng tâm: Độ lệch giữa thanh đánh bóng và trục ren nhỏ hơn hoặc bằng 0,03mm.
Hoàn thiện bề mặt: Thanh đánh bóng: RA nhỏ hơn hoặc bằng 0,8μm (xoay gương hoặc mài). Chủ đề: RA nhỏ hơn hoặc bằng 1,6μm.
Xử lý nhiệt: chỉ ra độ cứng nếu cần thiết (ví dụ: dung dịch thép không gỉ 316 được xử lý, HRC 22-28).
Iv. Kiểm tra và chứng nhận
Các mục kiểm tra đầy đủ: Dung sai kích thước, luồng Go/No-Go, khuyết tật bề mặt (vết nứt/Burrs).
Các mục kiểm tra tại chỗ: Kiểm tra xịt muối (ví dụ: phun muối trung tính 48 giờ), Phân tích quang phổ vật liệu.
Chứng nhận: Cung cấp báo cáo kiểm tra chất lượng vật liệu (MTC) và báo cáo thử nghiệm thuộc tính cơ học (ví dụ: cường độ kéo lớn hơn hoặc bằng 700MPa).
V. Phương pháp đóng gói và giao hàng bao bì: Khay vỉ (chống trầy xước), túi chân không (chống oxy hóa) hoặc theo yêu cầu của khách hàng.
Nhận dạng nhãn: Số lô, Tài liệu, Thông số kỹ thuật, Số lượng.
Số lượng đơn hàng tối thiểu: 500-1000 mảnh (có thể thương lượng cho các lần chạy thử nhỏ).
Thời gian dẫn: 15-20 ngày (có thể xác nhận độ khó của nấm mốc/quá trình).
Vi. Ghi chú
Yêu cầu đặc biệt: Nếu được sử dụng trong môi trường nhiệt độ cao/ăn mòn, cần thông báo trước để điều chỉnh vật liệu hoặc quy trình.
Vẽ xác nhận: Bản vẽ CAD hoặc sơ đồ với kích thước chính được khuyến nghị.
Giai đoạn nguyên mẫu: 3-5 mẫu được cung cấp để xác minh kích thước và chức năng.
Các thông tin trên có thể được tinh chỉnh thêm dựa trên kịch bản ứng dụng thực tế (ví dụ, thiết bị y tế, dụng cụ chính xác). Bạn nên giao tiếp với các chi tiết của nhà cung cấp như yêu cầu tải và phương pháp lắp ráp (ví dụ: phù hợp với nhiễu yêu cầu điều chỉnh dung sai thanh được đánh bóng).
