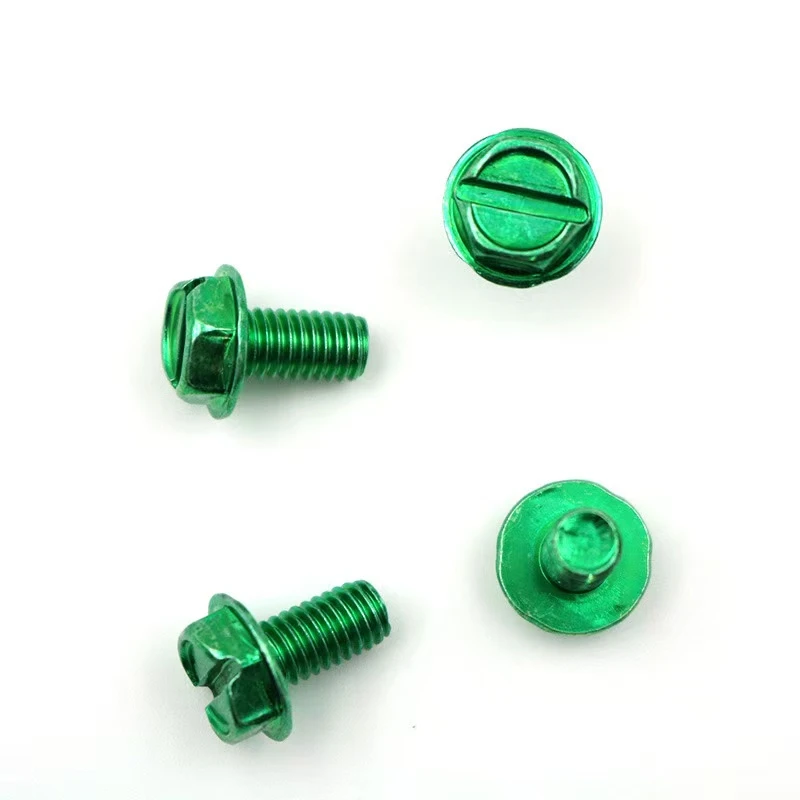

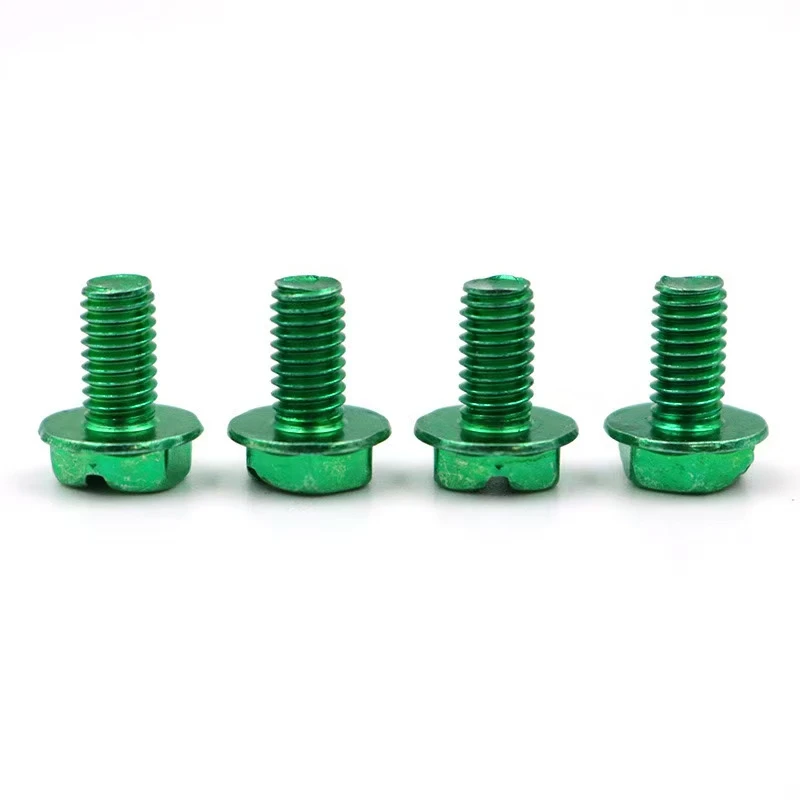

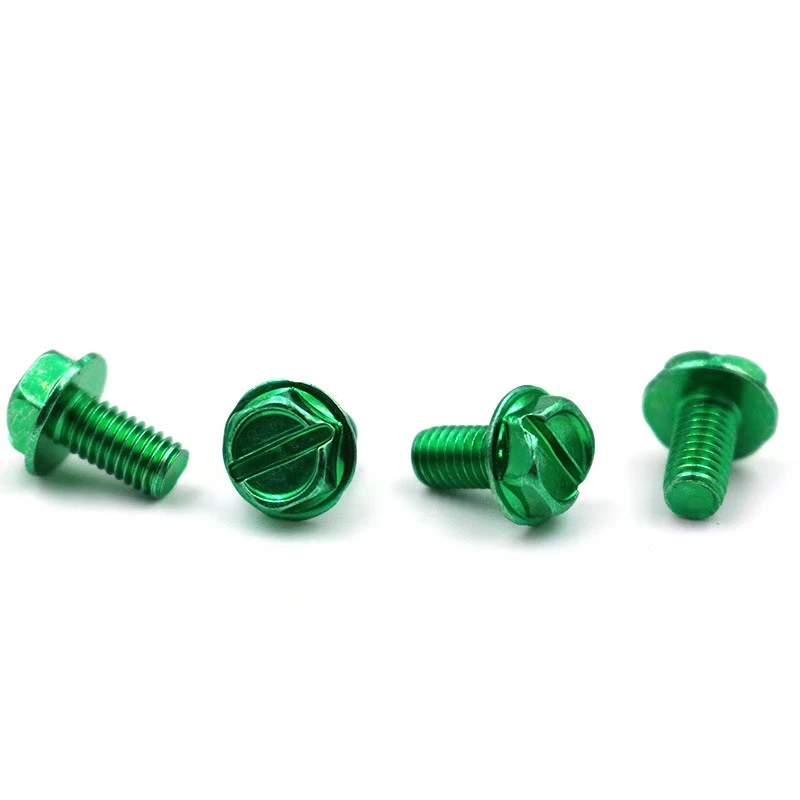

8-32 10-24 Vít nối đất kẽm màu xanh lục hình lục giác bên ngoài. Nền tảng nàyVítlà một vít nối đất đặc điểm kỹ thuật cụ thể được sử dụng chủ yếu cho thiết bị điện nối đất hoặc cấu trúc kim loại. Dưới đây là một giới thiệu để tùy chỉnh nó.
I. Yêu cầu tham số cơ bản
Thông số kỹ thuật và mô hình
Kích thước chủ đề: Tiêu chuẩn của Mỹ, có hai kích thước có sẵn: #8-32 UNC (đường kính khoảng 4,2mm, sân 0,79mm)
#10-24 UNC (đường kính khoảng 4,8mm, cao độ 1,06mm)
Chiều dài: có thể tùy chỉnh theo yêu cầu.
Thiết kế đầu: Hình lục giác bên ngoài + có rãnh: hình lục giác trên - Kích thước phẳng phải phù hợp với các tiêu chuẩn ANSI. Khe cắm có rãnh phải lớn hơn hoặc bằng 1mm và đủ sâu để đảm bảo an toànVuốc níthôn ước.
Xử lý bề mặt: mạ kẽm xanh phù hợp với tiêu chuẩn ASTM. B633 Tiêu chuẩn, kiểm tra xịt muối lớn hơn hoặc bằng 96 giờ (gỉ trắng), độ dày lớp phủ 8-12μm, cần có chứng nhận môi trường ROHS.
Ii. Chi tiết về chức năng và quy trình
Hiệu suất căn cứ
Độ dẫn tối ưu hóa: đuôi vít phải có đầu hướng dẫn hoặc răng cưa để đảm bảo tiếp xúc trực tiếp qua lớp sơn và tiếp xúc với chất nền kim loại, với điện trở tiếp xúc của<0.1Ω.
Anti - Thiết kế nới lỏng: Có sẵn với các tùy chọn nylon hoặc tùy chọn nut kép.
Loại rãnh và sức mạnh
Khả năng tương thích khe cắm: Độ sâu khe phải chứa một tuốc nơ vít có rãnh tiêu chuẩn, với góc tường nhỏ hơn hoặc bằng 30 độ để ngăn chặn trượt.
Tính chất cơ học: Lớp tối thiểu 4.8, Vật liệu được chọn: Thép carbon thấp hoặc trung bình, nhiệt - Độ cứng được xử lý HRC 22-32.
Iii. Quy trình tùy chỉnh và chấp nhận
Bản vẽ và mẫu
Bạn phải cung cấp các bản vẽ CAD (bao gồm các dấu hiệu dung sai) hoặc xác nhận bản nháp thiết kế của chúng tôi. Toàn bộ - Kiểm tra tỷ lệ của 3-5 mẫu đầu tiên sẽ được yêu cầu.
Bao bì và ghi nhãn
Bao bì bên trong: Anti - Rust Paper + PE Bag. Hộp bên ngoài được in với thông số kỹ thuật/số lượng/số lô; Nhãn tùy chọn "mặt đất" "vít" + mã màu kẽm màu xanh lá cây.
MOQ và thời gian giao hàng
Số lượng đơn hàng tối thiểu: 5.000 miếng/đặc điểm kỹ thuật. Thời gian sản xuất hàng loạt: 15-20 ngày. Các đơn đặt hàng nhanh chóng phải chịu một khoản phí 30%.
Iv. Tùy chọn các tính năng bổ sung
Không - Tùy chỉnh tiêu chuẩn: Các tùy chọn bao gồm dán biểu tượng nối đất trên đầu, thay thế mạ đồng hoặc mở rộng trục.
Hỗ trợ chứng nhận: Tài liệu chứng nhận UL/CE có sẵn.
Điều này đảm bảo rằng các ốc vít đáp ứng các yêu cầu về sức mạnh cơ học, độ tin cậy nối đất và khả năng chống ăn mòn. Thảo luận thêm về các kịch bản ứng dụng cụ thể được khuyến nghị để tối ưu hóa chi tiết.
Thông qua thiết kế trên, các ốc vít này đạt được sự cân bằng giữa độ an toàn điện và độ tin cậy cơ học, khiến chúng có giá - các thành phần tiêu chuẩn, được tiêu chuẩn hóa trong các hệ thống nối đất.
