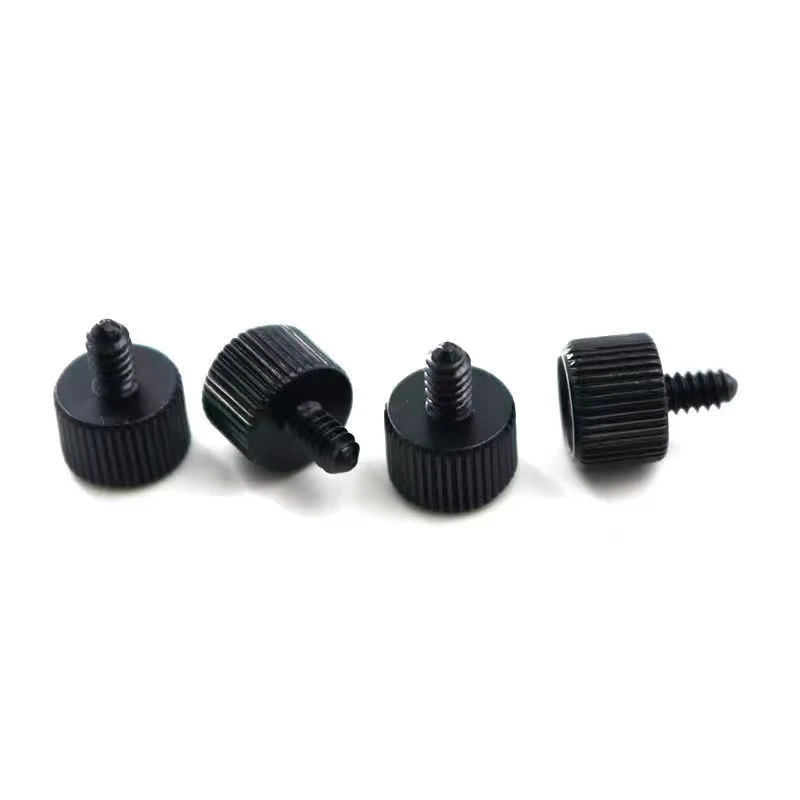

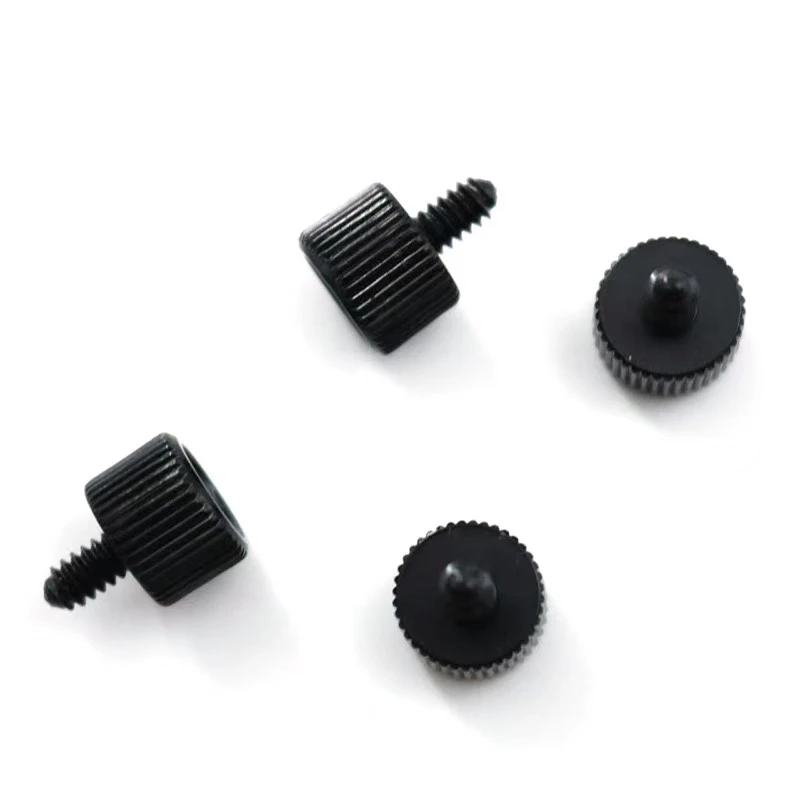

Sau đây là một mô tả chi tiết về các yêu cầu tùy chỉnh cho chúng tôi tiêu chuẩn 6-32ốc vít ngón tay cái lạnh được tái chế. Nội dung được tổ chức bởi các điểm quan trọng kỹ thuật, cân bằng tính chuyên nghiệp và khả năng hoạt động. '
1. Các thông số và tiêu chuẩn cơ bản
Đặc điểm kỹ thuật của chủ đề: Tiêu chuẩn của Mỹ 6-32 UNC, tuân thủ ANSI/ASME B18.6.3.
Loại đầu: Thiết kế vít ngón tay cái, với kết nối thẳng để đảm bảo các đặc tính chống trượt.

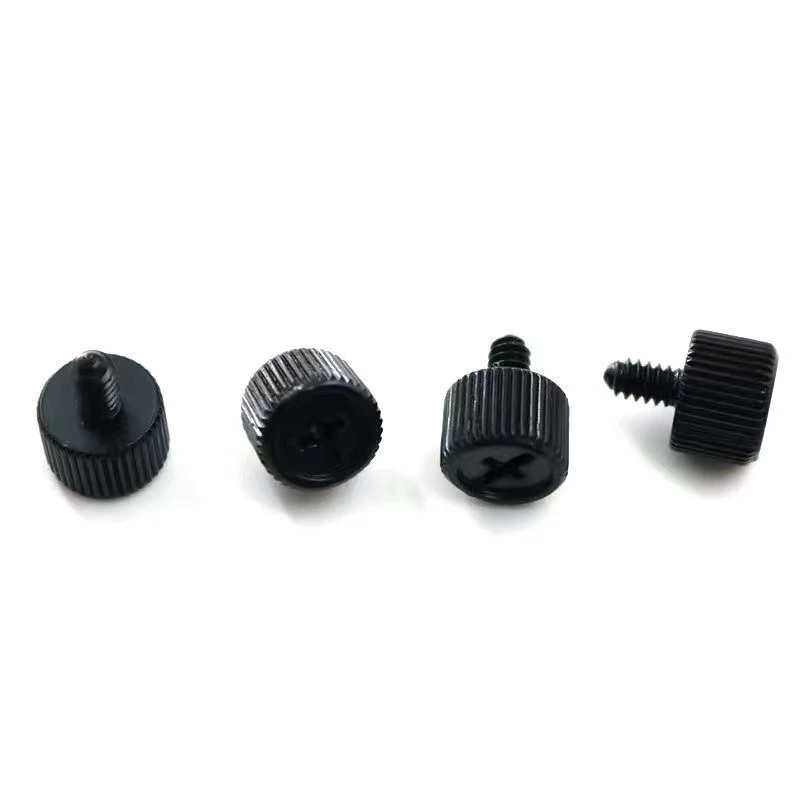

Loại rãnh: được tái bản chéo theo ISO 7046, số rãnh số 2, với độ sâu phù hợp với hoàn toàn một tuốc nơ vít Phillips tiêu chuẩn.
2. Yêu cầu về vật liệu và quy trình
Vật liệu: Thép hợp kim carbon thấp, cường độ kéo lớn hơn hoặc bằng 8,8, độ cứng bề mặt HRC 22-32.
Lạnh rèn: Được xử lý trên máy rèn lạnh đa trạm, đầu và chỉ được hình thành đồng thời để tránh cắt sợi do xoay và đảm bảo cường độ cơ học.
Xử lý nhiệt: Điều trị ủ để loại bỏ các ứng suất bên trong và đảm bảo độ dốc độ cứng lõi và bề mặt nhỏ hơn hoặc bằng HRC 5.
3. Thông số kỹ thuật xử lý bề mặt
Lớp phủ đen điện di: Độ dày màng 8-12μm, xét nghiệm phun muối lớn hơn hoặc bằng 500 giờ (vượt qua thử nghiệm xịt muối trung tính, không bị gỉ đỏ).
Loại sơn điện di: dựa trên nhựa Epoxy, màu RAL 9005, độ bóng nhỏ hơn hoặc bằng 10%, hoàn thiện mờ cần thiết.
Bảo vệ knurl thẳng: Lớp phủ nhẹ được cho phép ở đầu knurl sau khi điện di, nhưng không được tiếp xúc với vật liệu cơ sở . 100%.
4. Kích thước và dung sai chính
Độ dài tổng thể: Theo bản vẽ của khách hàng (trừ khi có quy định khác, 1/2 "đến 2" là tùy chọn mặc định). Độ dài dung sai ± 0,1mm.
Knurl Đường kính ngoài: Đường kính danh nghĩa + 0.3 mm, độ nhớt nhỏ hơn hoặc bằng 0,05mm.
Độ đồng tâm của khe chéo: Độ lệch so với trục vít nhỏ hơn hoặc bằng 0,1mm.
5. Xác minh hiệu suất đặc biệt
Kiểm tra mô-men xoắn: Mô-men xoắn cài đặt lớn hơn hoặc bằng 3,5 N · m (chéo Groove chống trượt), mô-men xoắn ly khai lớn hơn hoặc bằng 8 N · m; Mô -men xoắn Knurling lớn hơn hoặc bằng 1,2 N · m.
Độ bám dính sau muối: Thử nghiệm chéo, diện tích bong tróc lớp phủ điện di nhỏ hơn hoặc bằng 5%.
6. Bao bì và ghi nhãn
Bao bì: Giấy chống nặng + Túi chân không, Thẻ độ ẩm Box Box cho biết<30% RH.
Yêu cầu ghi nhãn: Đánh dấu laser Số lô ở bên đầu, chiều cao phông chữ 0,8mm, không mài mòn lớp phủ điện di.
7. Các nút quy trình tùy chỉnh
Phát triển khuôn: Cung cấp các bản vẽ 3D để xác nhận bán kính chuyển tiếp giữa knurl và đầu (để tránh nồng độ ứng suất).
Kiểm tra mẫu đầu tiên: Gửi 30 mẫu, báo cáo CMM kích thước đầy đủ + dữ liệu kiểm tra xịt muối.
Kiểm soát sản xuất hàng loạt: Kiểm tra ngẫu nhiên 5 đơn vị cứ sau 2 giờ, kích thước chính CPK lớn hơn hoặc bằng 1,33.
Ghi chú
Thay thế vật liệu: Nếu cần có thép không gỉ, tốc độ biến dạng tiêu đề lạnh phải được tính toán lại và giải phóng mặt bằng được điều chỉnh.
Tuân thủ môi trường: Sơn điện di đòi hỏi báo cáo thử nghiệm ROHS/Reach và hàm lượng kim loại nặng phải đáp ứng các tiêu chuẩn môi trường.
Chỉ bằng cách đáp ứng các yêu cầu chi tiết này, các ốc vít có thể đảm bảo cả chức năng và độ bền trong môi trường khắc nghiệt như thiết bị điện tử và thiết bị ngoài trời. Nên ký một thỏa thuận kỹ thuật với nhà sản xuất để xác định rõ ràng các tiêu chí chấp nhận.
