Ghim chốt

↵

Thép không gỉ hình nón đầy đủđịnh vị ghim (ghim có trụ) là các thành phần định vị chính trong lĩnh vực sản xuất chính xác, được thiết kế để giải quyết các vấn đề liên kết trong lắp ráp thiết bị chính xác cao. Là một nhà sản xuất chuyên nghiệp, chúng tôi sử dụng vật liệu thép không gỉ chất lượng cao với công nghệ knurling tiên tiến để đảm bảo rằng các sản phẩm có hiệu suất tuyệt vời trong việc định vị độ chính xác, khả năng chống ăn mòn và độ bền.

Đặc điểm vật liệu sản phẩm

Thép không gỉ có độ bền cao: 304 hoặc 316 vật liệu được chọn, có thể cung cấp khả năng chống ăn mòn tốt hơn gấp 3 lần so với thép carbon thông thường và đã được xác minh bằng xét nghiệm xịt muối 48-, đặc biệt phù hợp để sử dụng trong môi trường ăn mòn ẩm và hóa học.

Quá trình xử lý nhiệt: Một số mô hình được làm nguội chân không, với độ cứng bề mặt của HRC 50-55, giúp cải thiện đáng kể khả năng chịu hao mòn của sản phẩm.

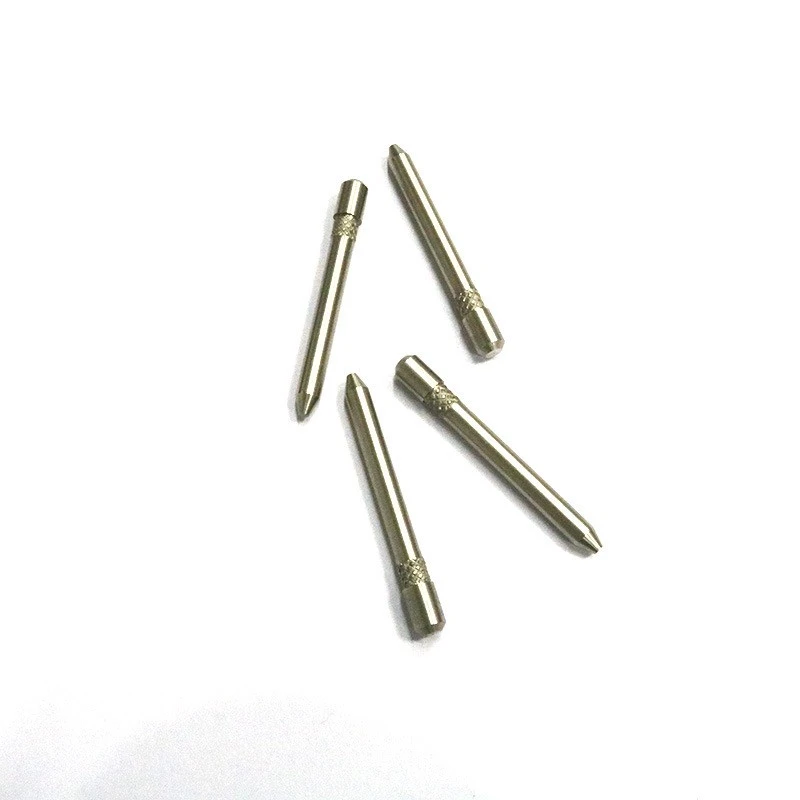

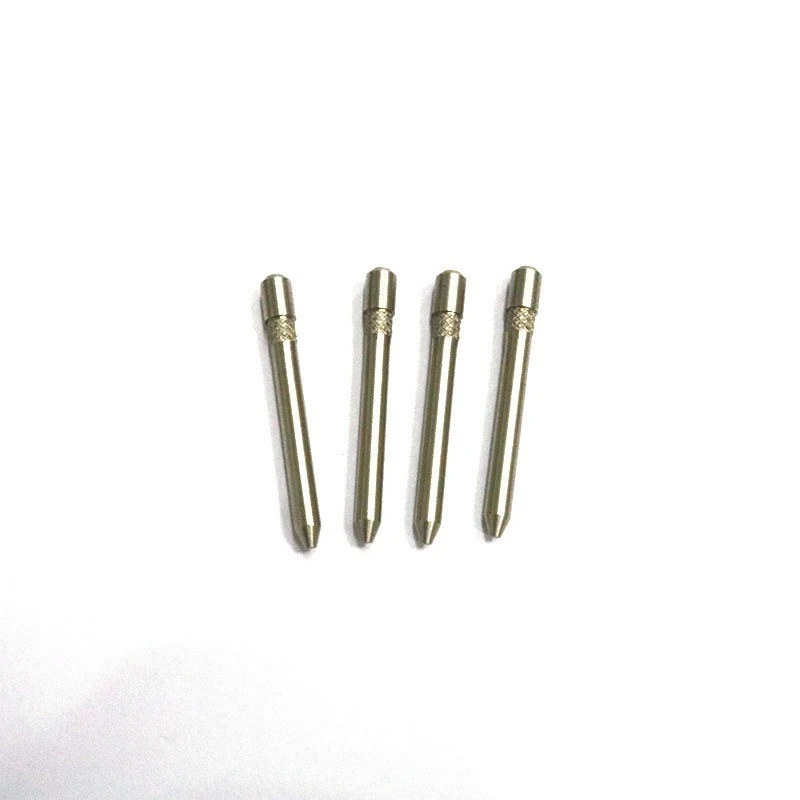

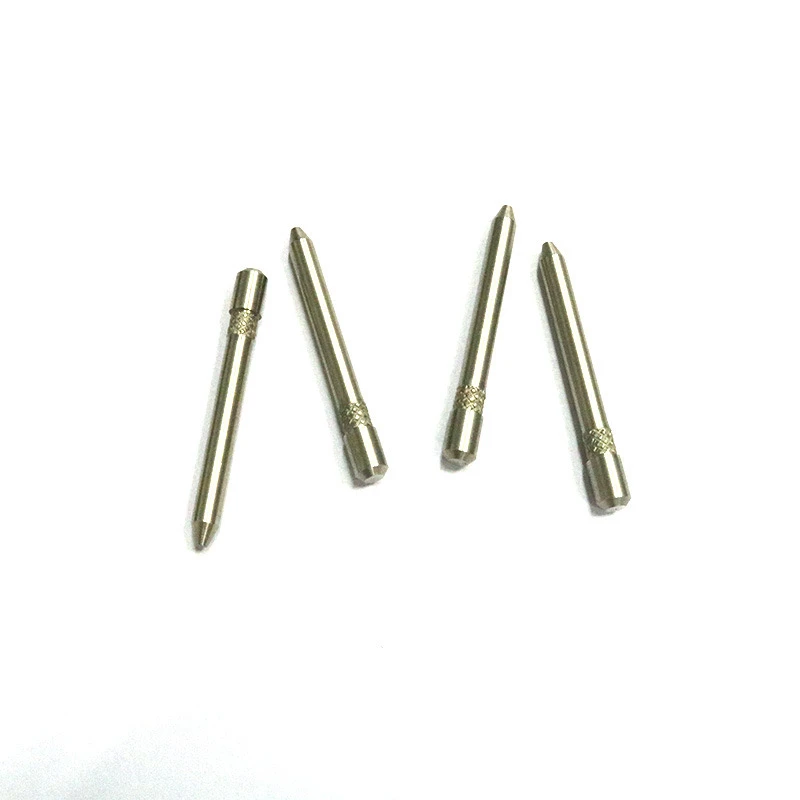

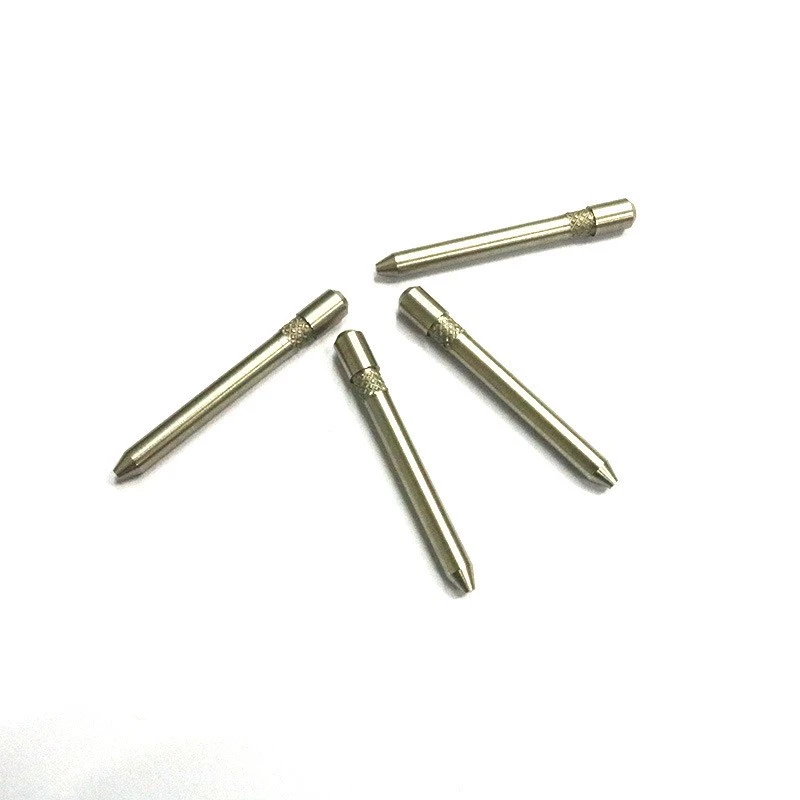

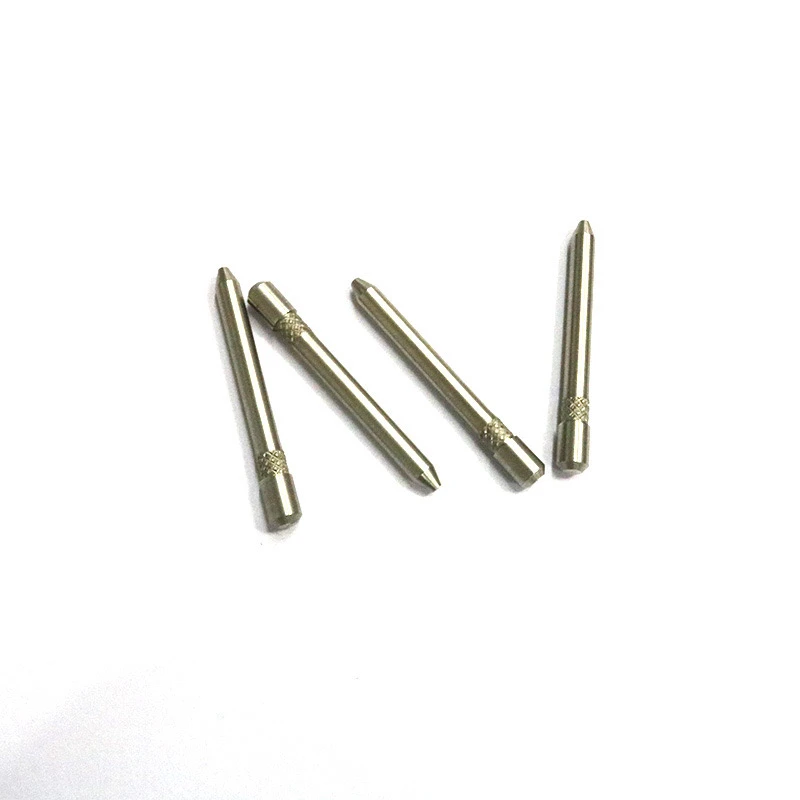

Hình ảnh sản phẩm



Ưu điểm cấu trúc

Thiết kế hình nón: {{0}} góc độ chính xác độ, có thể đạt được dung sai ± 0. 05 độ để đạt được định vị tự hướng dẫn, bù hiệu quả cho các lỗi cài đặt ± 0,2mm và giảm độ khó của lắp ráp.

Kết cấu kép đôi: Cấu trúc kết nối chéo 45 độ có thể cung cấp hiệu quả bảo vệ chống trượt 360 độ, tăng hệ số ma sát lên 40%và ngăn chặn sự dịch chuyển nhẹ của phôi

Quá trình xử lý bề mặt
Lớp mạ crôm cứng: Độ dày {{0}} μm, độ nhám bề mặt nhỏ hơn hoặc bằng RA0.4μM, với cả đặc tính chống rust và ma sát.

Điều trị thụ động: Cấu hình tiêu chuẩn giúp cải thiện mật độ của màng oxit crom, loại bỏ kết tủa ion kim loại và đáp ứng

Yêu cầu sạch sẽ của thiết bị y tế và thực phẩm.

Nguyên liệu thô

Rèn lạnh

Luồng

Máy tiện tự động

Máy tiện tự động

Máy tiện bàn

Máy tiện CNC

Kiểm tra chất lượng

Điều tra

Đóng gói

Các tính năng sản phẩm cốt lõi

Khả năng định vị độ chính xác cao
Kiểm soát dung sai nghiêm ngặt: Dung sai đường kính của phần báo chí được duy trì ở mức M6, phù hợp với lỗ cơ sở cấp H7 và độ chính xác định vị lặp lại nhỏ hơn hoặc bằng 0. 01mm7.

Cấu trúc tham chiếu kép: Thiết kế kiểu bước tùy chọn, định vị kép đạt được thông qua bề mặt giới hạn vai + bề mặt hình nón, loại bỏ chuyển động trục.

Khả năng chống ăn mòn và độ bền: Đã vượt qua thử nghiệm nhiệt ướt 1000 giờ, không bị hỏng rỉ và tuổi thọ dài hơn 5 lần so với các sản phẩm thép carbon.

Hiệu suất chống rung mạnh và chống lo lắng mạnh mẽ: Knurling + Taper Double Locking: Các thử nghiệm rung cho thấy nó có thể chịu được lớn hơn hoặc bằng 50 giờ rung liên tục mà không tải trước.

Tùy chọn đầu đa chức năng: Cung cấp loại luồng bên ngoài, loại lỗ cờ lê, giao diện cài đặt loại đầu lục giác, thích nghi với các yêu cầu khóa của các điều kiện làm việc khác nhau

Kịch bản ứng dụng điển hình

Hướng dẫn Định vị đường sắt của thiết bị tự động: Được thiết kế đặc biệt để sửa chữa cơ sở của đường ray hướng dẫn tuyến tính, cấu trúc chân hình nón + kết cấu bù đắp sự dịch chuyển vi mô của khởi động và dừng tần số cao.

Sự liên kết chính xác của sản xuất nấm mốc: Các chân có trụ bước đạt được vị trí chính xác của ba tấm của khuôn và giảm thiệt hại tác động của khuôn. Hỗ trợ thay thế nhanh chóng các cấu trúc và giảm 60%thời gian bảo trì.

Đoàn micromet

Mô -men xoắn

Micromet độ sâu

Cắm

Guage chủ đề

Đàn gau nhẫn

Người kiểm tra độ cứng

Máy chiếu

Thử nghiệm xịt muối

Kết nối cắt máy nặng: Các chân thép không gỉ có độ bền cao được sử dụng để định vị bản lề của máy móc kỹ thuật, thay thế các cấu trúc kẹp truyền thống và giảm 30%trọng lượng.

Môi trường vô trùng của thiết bị y tế: Đánh bóng gương + chân thụ động được sử dụng để định vị khung xoay của máy CT.

Lựa đồ lắp ráp vi điện tử: Sê -ri thu nhỏ với ống lót gốm để giải quyết vấn đề bù biến dạng nhiệt trong quá trình hàn ép nóng của bảng PCB.

Dịch vụ tùy chỉnh
Tùy chỉnh vật liệu: Hỗ trợ tùy biến vật liệu bằng thép không gỉ 303/316L (và các vật liệu đặc biệt khác)

Tùy chỉnh kích thước: Phạm vi đường kính hỗ trợ từ φ1 ~30mm, loại bước/loại lỗ ren/loại khe cắm tùy chỉnh

Tại sao chọn chúng tôi?

Thông qua quản lý chất lượng vòng đời đầy đủ của các sản phẩm PIN có kích thước, chúng tôi đảm bảo rằng mọi liên kết từ mua sắm nguyên liệu đến phân phối thành phẩm đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt nhất, cung cấp các giải pháp buộc chặt đáng tin cậy cho thiết bị quan trọng của bạn. Chúng tôi sẽ tiếp tục cam kết cung cấp các giải pháp buộc chặt đáng tin cậy nhất cho khách hàng trên toàn thế giới. Cho dù bạn cần thông số kỹ thuật tiêu chuẩn của các ốc vít chống lo lắng hoặc đối mặt với các thách thức ứng dụng đặc biệt, nhóm kỹ thuật của chúng tôi có thể cung cấp hỗ trợ chuyên nghiệp.
