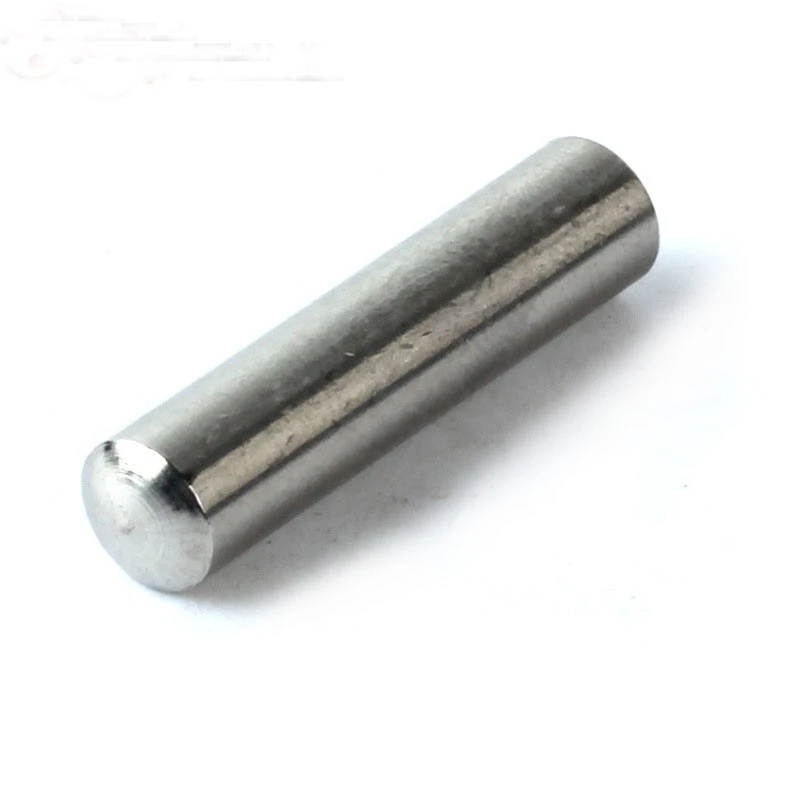

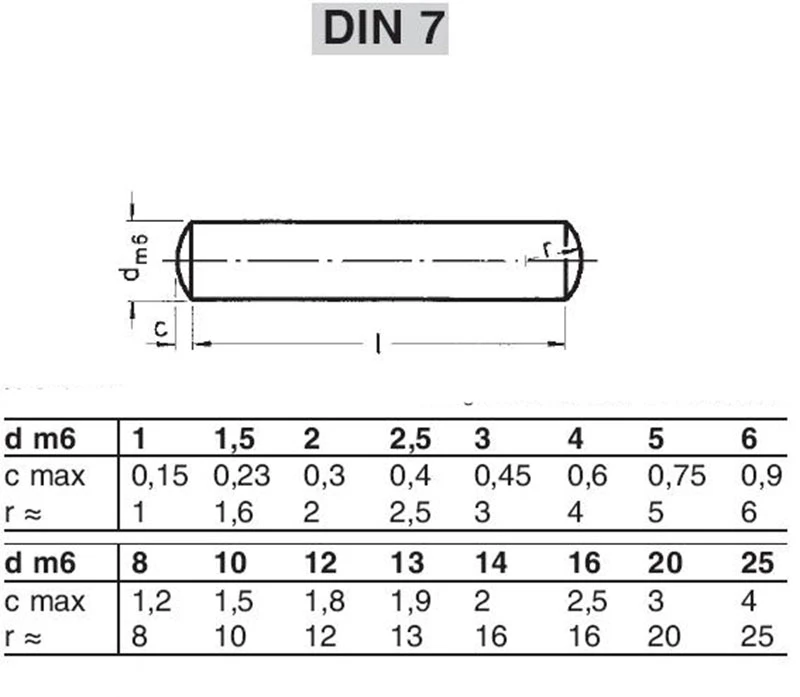

Pin chốt bằng thép không gỉ DIN7



Ghim chốt (chân căn chỉnh / chân sửa)

Các chân chốt, còn được gọi là chân căn chỉnh hoặc sửa ghim, là các thành phần sử dụng các lỗ phôi làm tài liệu tham khảo định vị để hạn chế mức độ tự do của đối tượng. Chúng điều khiển chuyển động tuyến tính dọc theo các trục X, Y và Z, cũng như chuyển động quay xung quanh các trục này, do đó hạn chế tất cả sáu độ tự do. Trong khuôn, các chân chốt được sử dụng chủ yếu giữa các ốc vít được gắn chặt để đảm bảo độ chính xác vị trí. Chúng chủ yếu được sử dụng để liên kết lắp ráp nhưng cũng có thể đóng vai trò là kết nối, quá tải các kết nối cắt trong các thiết bị an toàn hoặc cơ chế chống lo lắng. Các loại cơ bản bao gồm ghim hình trụ và ghim côn.

Ghim hình trụ so với ghim côn

Sự khác biệt về quy trình sản xuất

Chân hình trụ có thể được gia công sẵn, trong khi các chân côn thường được tùy chỉnh.

Ứng dụng

Chân hình trụ phù hợp để định vị độ chính xác cao (các lỗ được gia công) và có thể chống lại lực cắt.

Chân côn thường được sử dụng trong các ứng dụng yêu cầu tháo gỡ thường xuyên.

Sự khác biệt về chức năng

Các chân hình trụ được ép vào các lỗ được ream với sự can thiệp nhẹ, có khả năng chịu tải trọng vừa phải. Để duy trì độ chính xác định vị và ổn định khớp, không nên tháo gỡ thường xuyên. Chúng chủ yếu được sử dụng để căn chỉnh nhưng cũng có thể hoạt động như kết nối các chân hoặc chân an toàn.

Các chân thon có độ côn 1:50, cung cấp các thuộc tính tự khóa, độ chính xác định vị cao và cài đặt dễ dàng. Lắp ráp/tháo gỡ lặp đi lặp lại có tác động tối thiểu đến độ chính xác. Chúng chủ yếu được sử dụng để căn chỉnh nhưng cũng có thể phục vụ như kết nối các chân, yêu cầu các lỗ được trang bị.
