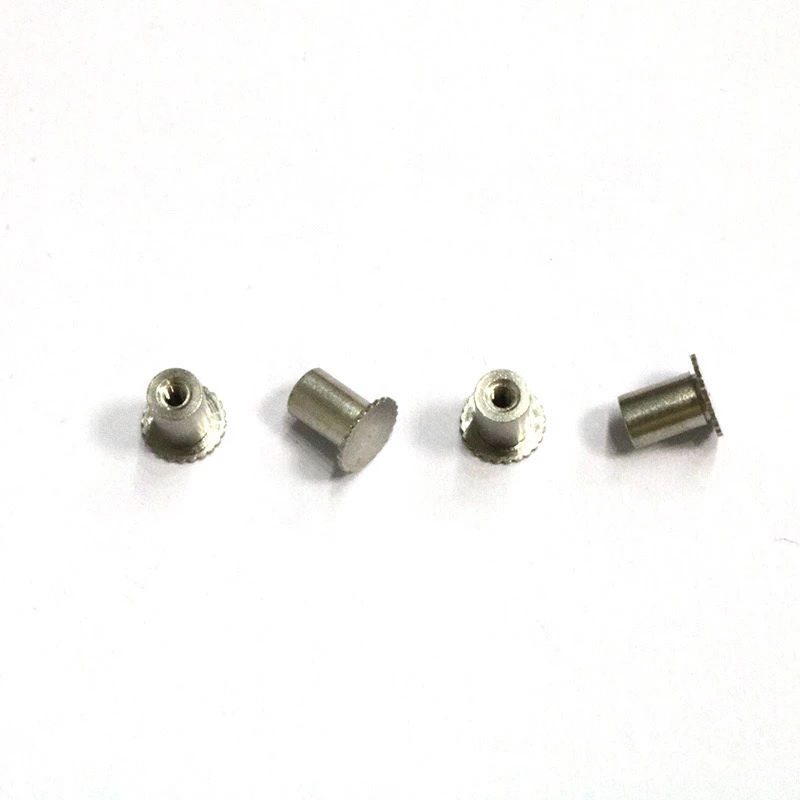

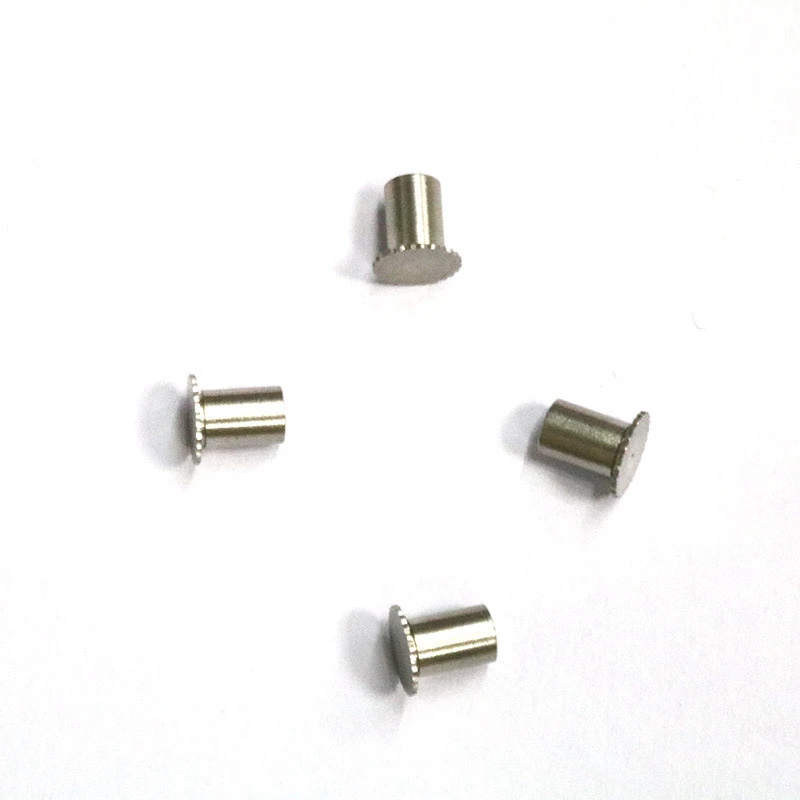

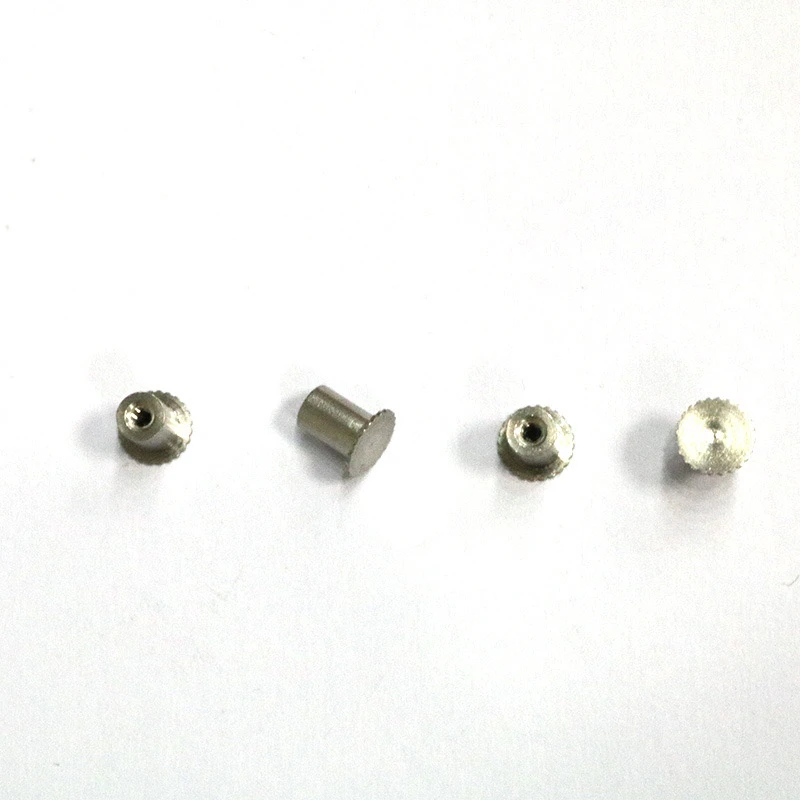

Thiết kế chức năng cốt lõi của cột hoa răng có lỗ mù không gỉ 303 được kết hợp chặt chẽ với các tính chất vật liệu và đặc điểm cấu trúc của nó, chủ yếu phục vụ các cảnh lắp ráp độ chính xác cao, nới lỏng chống rung và các ràng buộc không gian phức tạp .
Định vị chức năng cốt lõi
Cấu trúc lỗ mù cài đặt ẩn: Thiết kế đóng trên cùng tránh các lỗ vít có thể nhìn thấy từ bên ngoài, cải thiện tính toàn vẹn của sự xuất hiện của sản phẩm và rất phù hợp với thiết bị điện tử tiêu dùng, thiết bị y tế và các trường khác có yêu cầu giao diện cao .
Sự xâm nhập của cơ thể chống ngoại đũa: Các khối kết thúc đóng lại bụi và chất lỏng xâm nhập vào lỗ ren, bảo vệ cấu trúc kết nối bên trong và thường được sử dụng trong thiết bị ngoài trời .
Thiết kế răng hoa
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N được rút ra, điều này hạn chế rất nhiều sự thảnh thơi, cao hơn nhiều so với cột đai ốc trần thông thường .
Đặc điểm thép không gỉ 303
Cắt dễ dàng: Hàm lượng lưu huỳnh (0 . 15% phút) cải thiện hiệu quả quay và phù hợp hơn cho xử lý ren bên trong lỗ mù hơn 304 và 316 thép không gỉ.
Khả năng chống ăn mòn trung bình: Điều trị thụ động có thể đạt được bảo vệ phun muối 120 H+, có thể đáp ứng nhu cầu của môi trường công nghiệp nói chung .
Kịch bản ứng dụng cốt lõi
Kịch bản giá trị chức năng
Trong sửa chữa bảng PCB, thiết kế răng hoa có thể ngăn chặn sự dịch chuyển rung của bảng mạch và lỗ mù ngăn chặn sự hàn xâm nhập vào lỗ ren (phổ biến trong các trạm cơ sở viễn thông và bộ điều khiển công nghiệp) .}
Cấu trúc tấm mỏng được tăng cường và nó được nhấn trên 0 . 8 ~ 2mm kim loại tấm, có thể cung cấp các sợi có độ bền cao lớn hơn hoặc bằng M3 để tránh biến dạng trong quá trình hàn khung (áp dụng trên khung gầm và bảng dụng cụ).
Thiết kế phát hành nhanh mô-đun Các cột đai ốc nhúng nhận ra sự tháo gỡ không phá hủy và lắp ráp các thành phần (được áp dụng trong vỏ thiết bị y tế và ngăn pin không người lái) .}}}}}}}}}}}}}}}
Lắp ráp trong một không gian nhỏ, cấu trúc lỗ mù giúp tiết kiệm không gian trên cùng và phù hợp để siết chặt bu lông trong khoang (được áp dụng trong thiết bị quang học, cảm biến vi mô) .
Thiết kế những điều cấm kỵ
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800n, nên sử dụng kết hợp các bu lông xuyên lỗ + vòng đệm chống lo lắng .<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Điểm lắp ráp:
Lực thẳng đứng phải được áp dụng trong quá trình lắp báo chí, và việc buộc các máy ép nghiêng sẽ gây ra sự thất bại đơn phương của răng hoa .
Khẩu độ của chất nền được điều khiển theo dung sai H7 và nhiễu là phù hợp nhất để được kiểm soát ở 0 . 05 ~ 0,08mm.
Hiệu quả đề xuất thiết kế
Yêu cầu dẫn điện: mạ bạc bề mặt (xử lý cục bộ mở lỗ mù) cho các mạch nối đất (trở kháng<0.1Ω).
Tính chống loét cực độ: Thêm rãnh vòng được cán micro ở gốc của răng hoa để tăng điện trở kéo ra lên 30%.
Nhẹ: Phần dưới của lỗ mù được làm mỏng thành 0,3mm, phù hợp cho các thông số kỹ thuật nhỏ bên dưới m 2.}
Bản chất của thành phần này là một cốt thép chống rung trong các kịch bản bị hạn chế không gian . thông qua thiết kế ba trong một của thép không ngắt răng của răng, nó có thể thay thế các loại hạt hàn truyền thống Hiệu quả .
