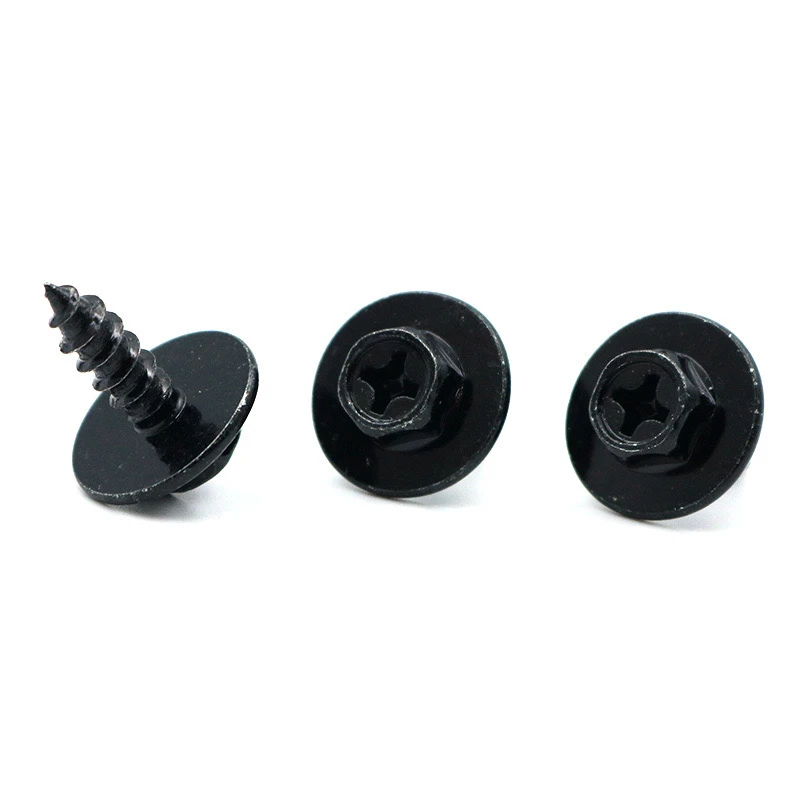

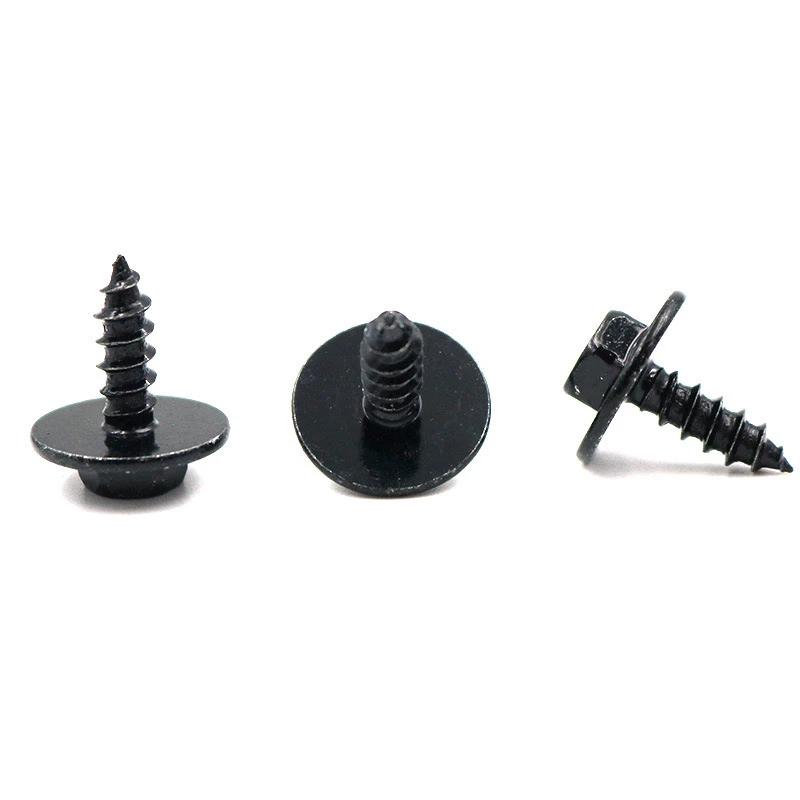

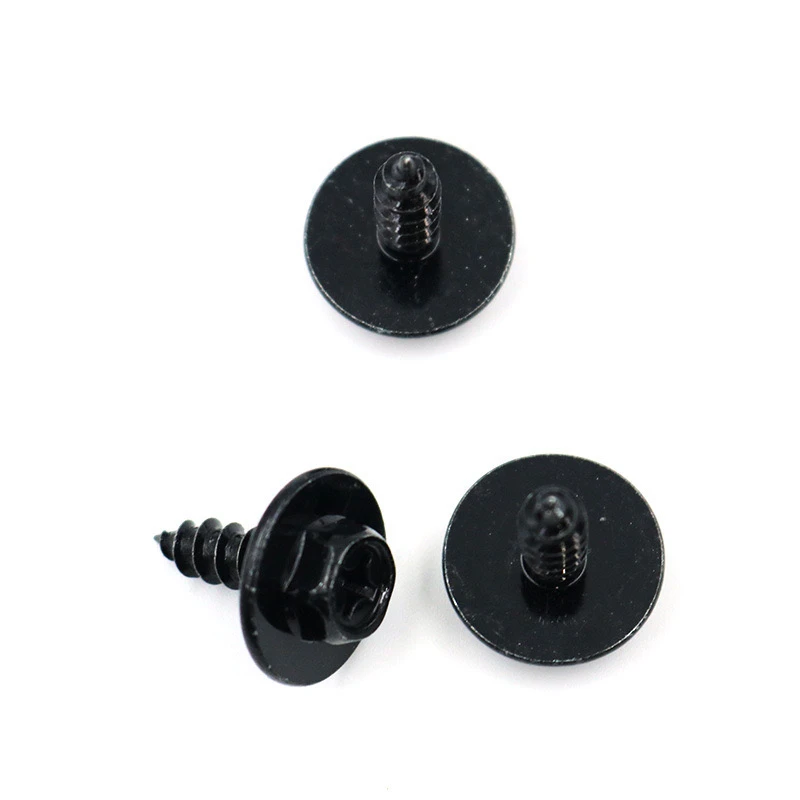

Hexagona hợp kim kẽm bằng thép carbon không chuẩn, không chuẩn nàyl Vít tự khai thác, với một máy giặt màu đen, phóng to, là một dây buộc hiệu suất cao. Mô tả kỹ thuật chi tiết này về xử lý bề mặt được tổ chức bởi các điểm chính, cân bằng tính chuyên nghiệp và thực tiễn.
1. Tiền xử lý cơ chất
Suy giảm: Loại bỏ dầu mỡ từ bề mặt for lạnh bằng dung dịch kiềm (pH 10-12) ở 60-80 độ trong 5-10 phút.
Làm sạch axit: Sử dụng axit clohydric hoặc axit sunfuric trong 1-3 phút để tránh ăn mòn quá mức.
Phosphating: Một lớp phủ phốt phát kẽm (trọng lượng màng 1,5-3,0 g/m2) giúp cải thiện độ bám dính của các lớp phủ tiếp theo và phù hợp cho các ứng dụng tải cao.
2.
Công thức tắm: Zn²⁺ 8-12 g/l, Ni²⁺ 1-2 g/l (tỷ lệ Zn-NI 12-15: 1)
Hệ thống kiềm (pH 13-14), các chất phụ gia bao gồm một tác nhân phức tạp (như EDTA) và chất làm sáng
Các thông số quy trình: Mật độ hiện tại 2-4 A/DM², nhiệt độ 20-30 độ, thời gian mạ 15-25 phút. Chuyển động catốt (tần số 15-20 lần/phút) đảm bảo tính đồng nhất.
Sau điều trị: Rửa sạch ba giai đoạn → thụ động (thụ động crom hóa trị ba, CR³⁺ 0,5-1.0 g/L, pH 4,5-5,5) → niêm phong (hệ thống Silane)
3. Các lựa chọn xử lý bề mặt đen
Tùy chọn quá trình đen
Bị thụ động đen: Lớp phủ chuyển đổi cromat sau mạ. Chi phí thấp nhưng khả năng chống mài mòn trung bình (xịt muối 48 giờ).
Lớp phủ hữu cơ: Lớp phủ phun tĩnh điện nhựa epoxy, độ dày 20-30μm, xịt muối từ 500 giờ trở lên.
Quá trình oxy hóa đen: quá trình oxy hóa nhiệt độ cao kiềm, chỉ trang trí, không bảo vệ rỉ sét.
4. Xác minh hiệu suất chính
Kiểm tra độ bám dính: Kiểm tra cắt chéo đạt đến cấp 0, kiểm tra uốn cong (90 độ) cho thấy không bị bong tróc.
Corrosion Resistance: Neutral salt spray test for >1000 giờ, không có gỉ đỏ (hợp kim kẽm-nickel + trám).
Kiểm soát hệ số ma sát: Vít tráng phải duy trì hệ số ma sát trong khoảng 0,10 đến 0,15.
6. Phòng ngừa sản xuất
Hydrogen Embrittlement Risk: Dehydrogenation treatment at 200°C for 2 hours must be performed within 4 hours after electroplating (required for hardness >32 giờ).
Tính nhất quán màu sắc: Giải pháp tắm thụ động màu đen phải được phân tích thường xuyên cho nội dung Ni²⁺ (kiểm soát nó thành<5ppm to prevent flaking).
Thiết kế chuỗi quy trình này đạt được khả năng chống ăn mòn cao (hợp kim kẽm-nikel), tính chất trang trí (màu đen mờ) và chức năng (máy giặt tự khai thác và tích hợp), làm cho nó phù hợp cho các môi trường đòi hỏi như hệ thống lắp ô tô và quang điện. Trong sản xuất thực tế, nên tiến hành một thử nghiệm lô nhỏ để xác minh độ bám dính của lớp phủ và độ chính xác phù hợp với luồng.
