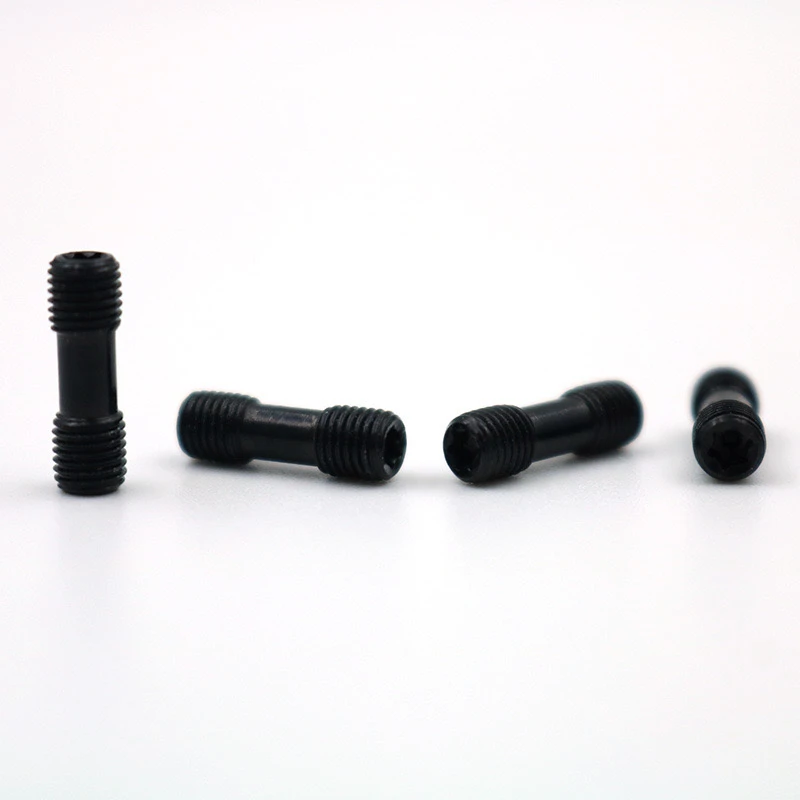

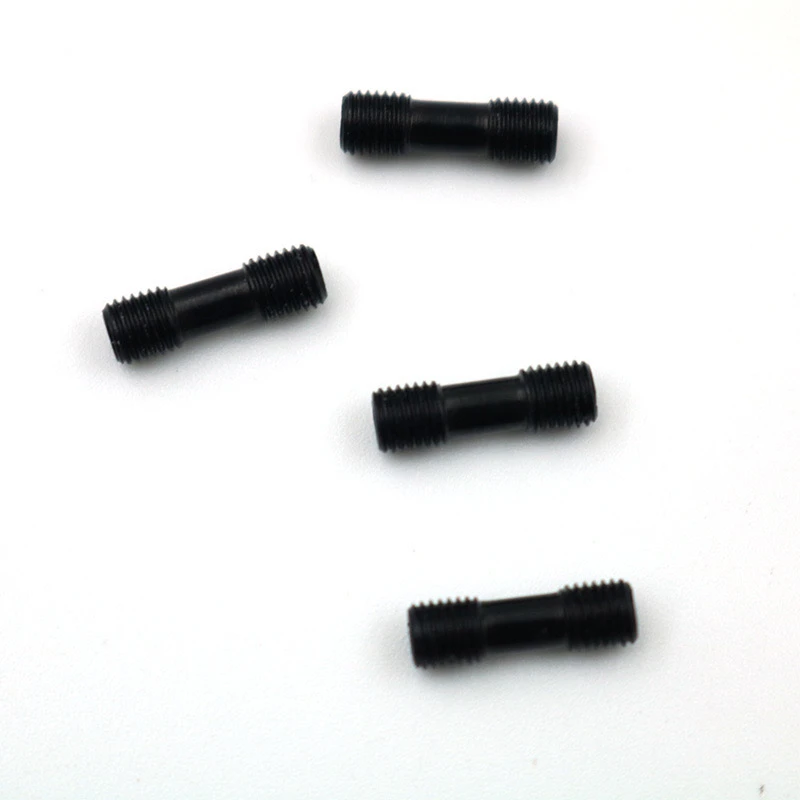

Các ốc vít hai đầu không chuẩn. Phương pháp xử lý bề mặt của nó cần tính đến khả năng chống ăn mòn, kháng mòn và yêu cầu cường độ cao, đồng thời, cần thích nghi với môi trường khắc nghiệt của điều kiện làm việc. Sau đây là các giải pháp điều trị chính và điểm kỹ thuật.
1. Công nghệ cốt lõi của điều trị bề mặt
Điều trị oxy hóa
Quá trình: Quá trình oxy hóa nhiệt độ cao kiềm hoặc quá trình oxy hóa hóa học ở nhiệt độ phòng để tạo thành một màng Fe₃O₄ dày đặc.
Ưu điểm: Chi phí thấp, phòng ngừa rỉ sét (môi trường trung tính), không ảnh hưởng đến kích thước.
Hạn chế: Khả năng chống ăn mòn yếu (cần sử dụng với dầu chống chất gây chất), phù hợp với các bộ phận không chuẩn không kích thước nhỏ M5/M6.
Kính mạ kẽm (Hợp kim kẽm-Nickel)
Electrogalvanizing: Lớp phủ thông thường (5-15μm), thử nghiệm xịt muối trong hơn 72h, cần có sự thụ động màu/đen để tăng cường bảo vệ.
Hợp kim kẽm-nickel (Khuyến nghị): Hàm lượng niken 12-15%, xịt muối 500-1000H, độ cứng lớn hơn hoặc bằng 400hV, phù hợp cho các kịch bản tải cao M8.
Dacromet
Quá trình: Tấm nhôm kẽm + lớp phủ cromat, không có nguy cơ hấp thụ hydro, phun muối lên đến 1000h.
Ưu điểm: Điện trở nhiệt độ cao (300 độ), phù hợp cho cấu trúc ren phức tạp, nhưng màu sắc bị hạn chế (màu xám bạc).
Lắng đọng hơi vật lý (PVD)
Lớp phủ: Tin (vàng), CRN (Xám bạc), Độ dày màng 2-5μm, độ cứng 2000-3000HV.
Các kịch bản áp dụng: Bề mặt tiếp xúc vít yêu cầu giảm độ mòn và giảm ma sát, chi phí cao, chủ yếu được sử dụng cho các phụ kiện công cụ cao cấp.
2. Yêu cầu và biện pháp phòng ngừa đặc biệt
Phòng ngừa và kiểm soát hydrogroging:12.9 Vít lớpCần được khử nước ở 200 độ × 4H sau khi mạ điện (bởi ISO 4042).
Độ chính xác của luồng: PVD/DACROMET cần kiểm soát độ dày màng để tránh ảnh hưởng đến sự phù hợp của luồng (nên đặt trước một tỷ lệ 2-4μm).
Môi trường nhiệt độ cao: Dacromet hoặc oxy hóa + lớp phủ bôi trơn nhiệt độ cao (như molybdenum disulfide).
3. Khả năng thích ứng của các bộ phận không chuẩn
Bảo vệ luồng hai đầu: Sử dụng che chắn móc áo hoặc phun cát sau xử lý để đảm bảo lớp phủ đồng đều.
Yêu cầu đánh dấu: Đánh dấu laser phải được hoàn thành trước khi xử lý bề mặt để tránh làm hỏng lớp phủ.
12.9 Các ốc vít không chuẩn tốt nhất là hợp kim kẽm hoặc dacromet kẽm, có tính đến cả khả năng chống ăn mòn và sức mạnh; Nếu ngân sách là đủ và cần phải có khả năng chống hao mòn, việc tăng cường PVD địa phương có thể được thực hiện. Tiền xử lý và sau điều trị phải được kiểm soát nghiêm ngặt (để đảm bảo hiệu suất hiệp đồng với cơ sở thanh công cụ rẽ.
