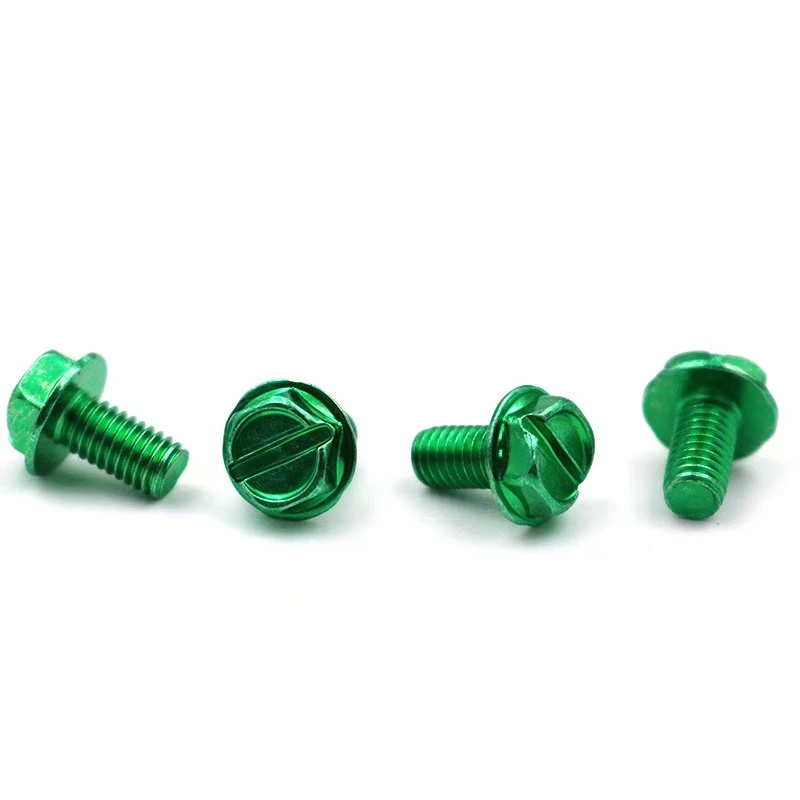

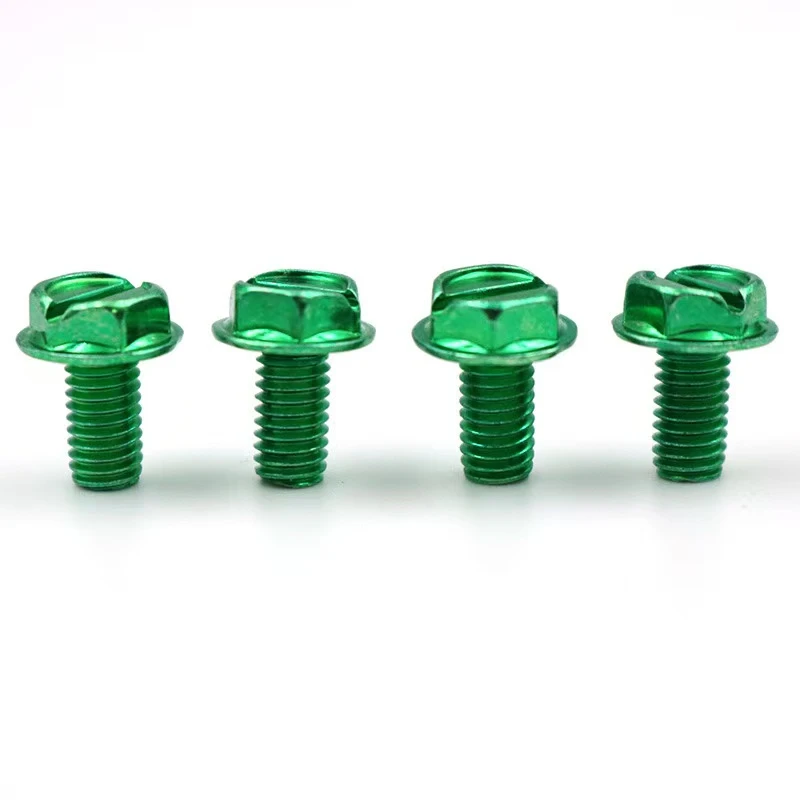

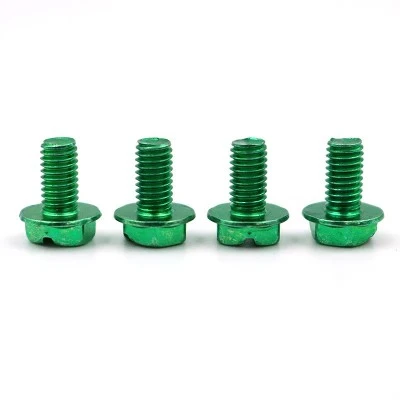

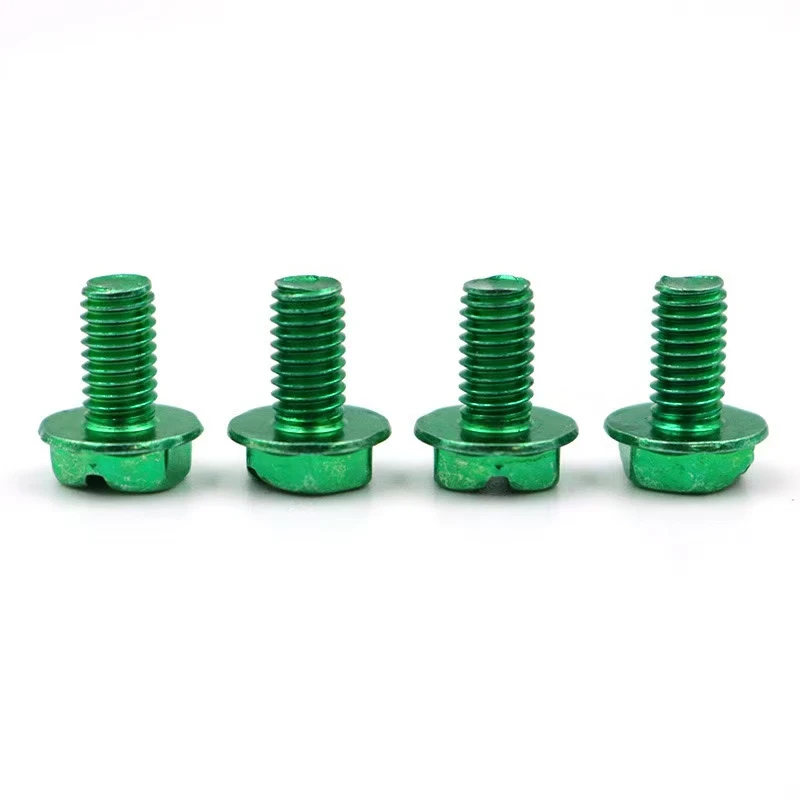

8-32 10-24 Vít nối đất kẽm màu xanh lục hình lục giác bên ngoài. Một căn cứVítlà một vít nối đất đặc điểm kỹ thuật cụ thể được sử dụng chủ yếu cho thiết bị điện nối đất hoặc cấu trúc kim loại. Sau đây là phần giới thiệu về việc sử dụng của nó, được tổ chức theo kịch bản ứng dụng, cân bằng chi tiết và điểm chính.
I. Thông số kỹ thuật vít
8-32: Số ANSI, Vít kích thước 8, 32 luồng mỗi inch.
10-24: Kích thước 10 vít, 24 sợi mỗi inch.
Lớp phủ kẽm màu xanh lá cây: Rust - và ăn mòn - Chống, phù hợp với môi trường ẩm hoặc ngoài trời.
Tính năng cấu trúc
Đầu hình lục giác bên ngoài: Có thể được siết bằng cờ lê hoặc ổ cắm, cung cấp mô -men xoắn cao.
Khe cắm có rãnh: Tương thích với các tua vít, phù hợp cho không gian - Các ứng dụng bị ràng buộc.
Ii. Ứng dụng
Nối đất điện: Kết nối nhà ở thiết bị với thanh cái/dây dẫn nối đất.
Cấu trúc kim loại nối đất: Hệ thống nối đất bảo vệ sét cho cầu, tháp và các cấu trúc khác.
Thiết bị điện tử: Đính kèm các thiết bị đầu cuối nối đất PCB yêu cầu sử dụng vòng đệm khóa.
Iii. Các bước cài đặt và các điểm chính
1. Chuẩn bị
Lựa chọn công cụ: Cờ lê hình lục giác (siết chặt nhanh) hoặc phẳng - tuốc nơ vít lưỡi (điều chỉnh tốt).
Cờ lê mô-men xoắn (mô-men xoắn tiêu chuẩn được yêu cầu trong các tình huống quan trọng, ví dụ: khoảng 5,6 N · m cho các ốc vít 8-32).
Chuẩn bị bề mặt: Loại bỏ dầu và oxit khỏi các bề mặt tiếp xúc để đảm bảo độ dẫn điện.
2. Quy trình cài đặt
Khoan và khai thác: 8 - 32: khoan trước một lỗ có đường kính khoảng 3,5mm (#29 bit khoan); 10-24: đường kính khoảng 4,1mm (bit khoan#25). Sử dụng vòi thích hợp để nhấn, duy trì vị trí thẳng đứng.
Khắc phục vít: Chèn đầu cuối nối đất vào lỗ, siết thủ công một số luồng để tránh chéo -. Cuối cùng, siết chặt với một công cụ để đảm bảo không có khoảng cách giữa thiết bị đầu cuối và bề mặt tiếp xúc.
Đảm bảo: Thêm máy giặt lò xo hoặc khóa luồng (cho độ rung - môi trường dễ bị).
3. Phòng ngừa
Nguy cơ quá mức: Lớp phủ kẽm màu xanh lá cây có thể gọt vỏ do quá mức, ảnh hưởng đến khả năng chống ăn mòn.
Xác minh độ dẫn: Kiểm tra điện trở mặt đất sau khi lắp đặt (khuyến nghị nhỏ hơn hoặc bằng 1Ω).
Kiểm tra định kỳ: Trong môi trường ẩm ướt, kiểm tra gỉ hàng năm.
Iv. Vấn đề phổ biến - Giải quyết các vấn đề
Xử lý sợi bị tước: Thay thế ốc vít bằng kích thước lớn hơn (ví dụ: nếu một ốc vít 8-32 có các sợi bị tước, sử dụng ốc vít 10-24) hoặc sử dụng tay áo sửa chữa sợi chỉ.
Loại bỏ rỉ sét: Xịt bằng chất nới lỏng và ngâm trong 10 phút trước khi tiếp tục.
V. Khuyến nghị lựa chọn
8-32: Thiết bị ánh sáng, tấm mỏng (độ dày 1-2mm).
10 - 24: Tủ nặng, môi trường có hiệu chỉnh cao (như nối đất máy phát).
Các bước trên đảm bảo lắp đặt an toàn của vít nối đất, đảm bảo cả an toàn điện và cường độ cơ học. Các hướng dẫn chi tiết sẽ cần được điều chỉnh theo các điều kiện hoạt động cụ thể.
Thông qua thiết kế trên, loại vít này tạo ra sự cân bằng giữa an toàn điện và độ tin cậy cơ học, làm cho nó trở thành một thành phần tiêu chuẩn, hiệu quả, hiệu quả trong các hệ thống nối đất.
