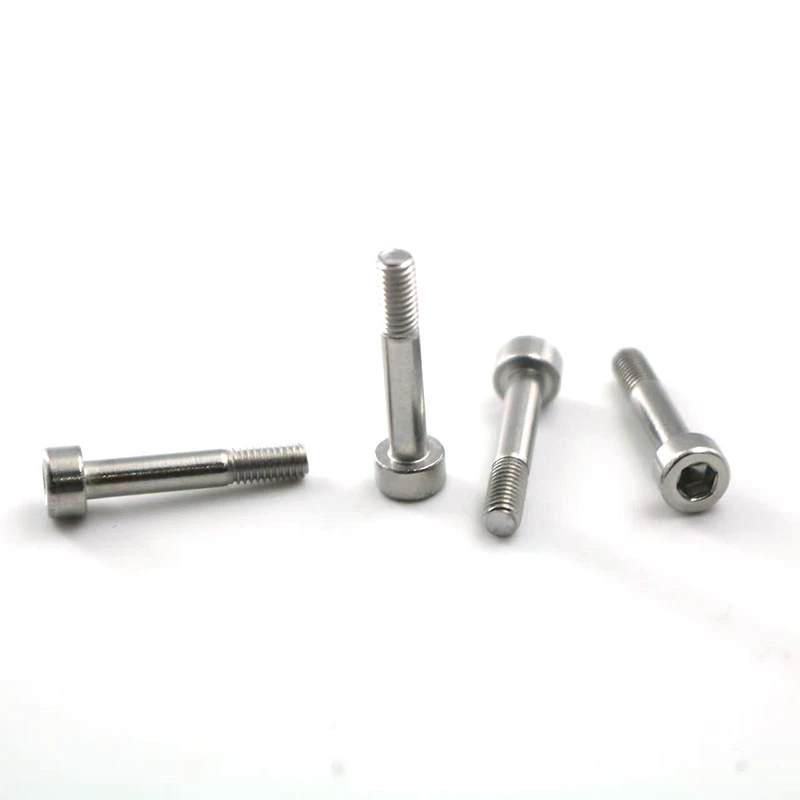

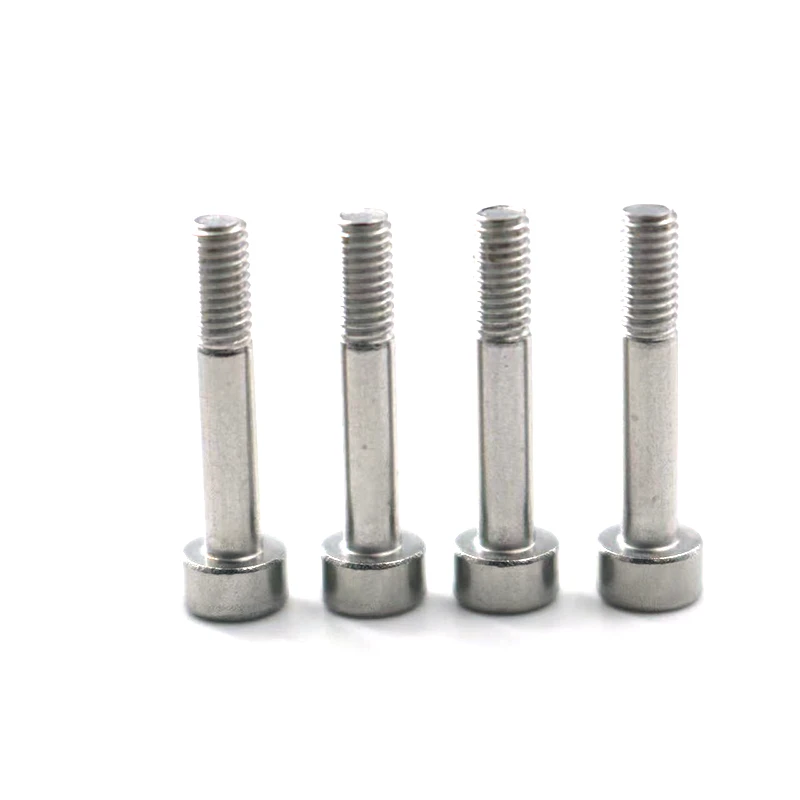

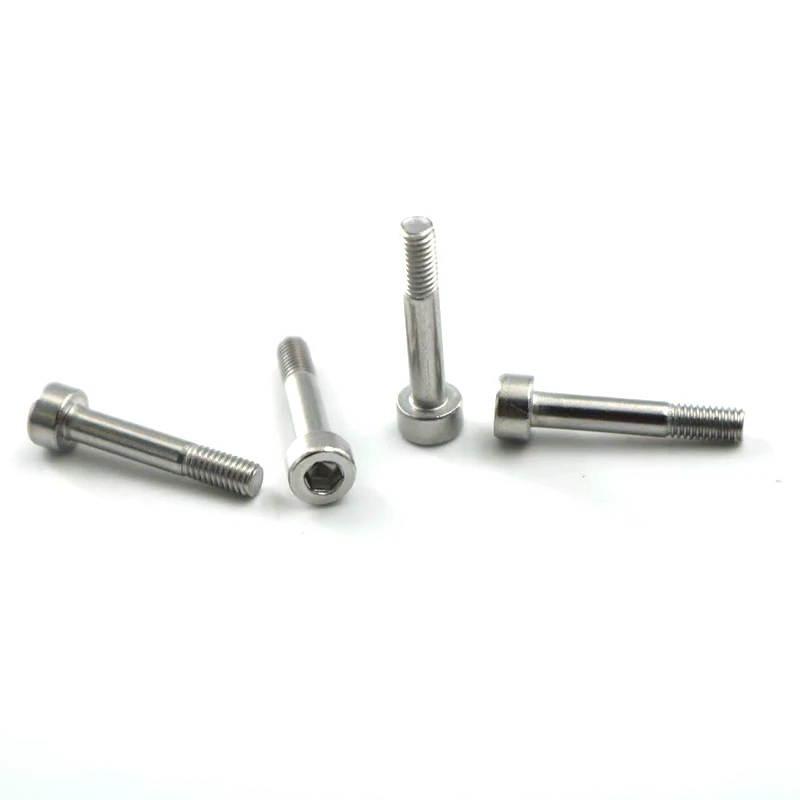

Cup - Hexagon đầuVít ổ cắmVới một nửa - Thiết kế luồng là một dây buộc cơ học phổ biến. Sau đây giải thích cách sử dụng Cup - Các ốc vít ổ cắm đầu lục giác đầu. Phần này sẽ bao gồm các đặc điểm của họ, các kịch bản áp dụng, hướng dẫn sử dụng, cân nhắc chính và các câu hỏi thường gặp.
1.
CUP - Đầu: Một đầu hình trụ với đỉnh phẳng và các cạnh hình trụ thẳng đứng. Thiết kế này cung cấp một bề mặt tiếp xúc cờ lê lớn và áp lực - khu vực mang.
Hexagon: Đầu có một lỗ hình lục giác và cần một cờ lê Allen để thắt chặt và nới lỏng.
Half - Chủ đề: Thân vít bao gồm hai phần:
Đơn giản: Phần chưa được đọc, với độ dài được chỉ định.
Chủ đề: Phần chủ đề.
Thông số kỹ thuật số liệu (M3, M4, M5): đề cập đến đường kính luồng danh nghĩa. M3 là 3 mm, M4 là 4mm và M5 là 5 mm. Đây là những kích thước vít số liệu được sử dụng phổ biến nhất.
Được thiết kế cho: Shank đồng bằng cung cấp độ thanh thải chuyển tiếp hoặc đóng gần với lỗ thông qua - của thành phần được kết nối. Nó cung cấp định vị, định tâm và điện trở cắt trong khi ngăn chặn các luồng tham gia cắt, do đó bảo vệ chúng khỏi bị hư hại. Phần ren tham gia đầy đủ lỗ ren của phần khác, cung cấp một lực kẹp trục mạnh.
Ii. Ứng dụng và lợi thế
Các ứng dụng: Các kết nối yêu cầu định vị và định vị chính xác: Thanh trễ phù hợp với lỗ thông qua - để ngăn chặn chuyển động xuyên tâm giữa hai phần. Các ứng dụng phổ biến bao gồm các cấu trúc cơ học, đồ gá, khuôn, thiết bị tự động hóa và máy in 3D.
Các kết nối yêu cầu điện trở cắt: Thanh trơn có đường kính lớn hơn (bằng với đường kính chính của sợi) và có thể chịu được lực vuông góc với trục vít tốt hơn các sợi.
Các kết nối yêu cầu tháo gỡ thường xuyên: ổ đĩa đầu hình lục giác cung cấp mô -men xoắn cao và ít bị tước, làm cho nó đáng tin cậy hơn Phillips hoặc ốc vít có rãnh.
Các ứng dụng yêu cầu các ràng buộc không gian: So với ốc vít đầu hình lục giác, đầu cốc không có không gian cờ lê lộ ra và chỉ cần một lỗ duy nhất để hoạt động, làm cho nó nhỏ gọn hơn.
Ưu điểm: Tải cao - Khả năng chịu lực: Đầu có diện tích tiếp xúc lớn, tải trước cao và kết nối an toàn.
Độ chính xác cao: ổ đĩa đầu hình lục giác ít bị trượt và có thể áp dụng mô -men xoắn chính xác.
N gọn gàng và thẩm mỹ: Sau khi cài đặt, đầu được phơi bày, mang lại cho nó một cái nhìn công nghiệp và mạnh mẽ hơn COU.
Iii. Các bước và phương pháp sử dụng chi tiết
Sự chuẩn bị:
Chọn đúng vít: Xác nhận các thông số kỹ thuật, độ dài và hiệu suất của vít theo yêu cầu thiết kế. Chọn cờ lê hình lục giác chính xác: Luôn sử dụng cờ lê khớp chính xác với kích thước đầu vít.
CẢNH BÁO: Sử dụng một cờ lê chưa được đánh giá cao có thể làm hỏng nghiêm trọng cờ lê và lỗ vít, khiến không thể tháo vít.
Lỗ gia công
Thông qua các lỗ: Đường kính lỗ khoan phải lớn hơn một chút so với đường kính trục được đánh bóng của vít (ví dụ, trục được đánh bóng M4 xấp xỉ 4mm; A qua lỗ qua có thể được khoan thành 4.2mm hoặc 4.3mm). Đảm bảo rằng trục được đánh bóng có thể vượt qua trơn tru và không bị vẫy.
Các lỗ ren: Khai thác là bắt buộc. Các tiêu chuẩn nghiêm ngặt áp dụng cho đường kính lỗ khoan: Độ sâu của lỗ ren phải ít nhất 1,2 lần chiều dài chèn của vít.
Các bước cài đặt:
Căn chỉnh: Căn chỉnh hai phần được kết nối, đảm bảo rằng lỗ qua và lỗ ren được căn chỉnh.
Chèn: Chèn trục được đánh bóng của vít qua lỗ qua của phần trên.
Chèn: Nhẹ nhàng luồn ốc vít vào lỗ ren của thành phần bên dưới một số lượt bằng tay để đảm bảo không có độ lệch và các luồng tham gia trơn tru. Không bao giờ buộc ốc vít vào bằng cờ lê, vì điều này có thể dễ dàng làm hỏng các luồng.
Siết chặt: Sử dụng cờ lê Allen kích thước chính xác, chèn đầu vít theo chiều dọc cho đến khi nó dừng lại. Siết chặt đều theo chiều kim đồng hồ.
Áp dụng mô -men xoắn: Đối với các kết nối cơ học quan trọng, sử dụng cờ lê mô -men xoắn được đặt thành giá trị mô -men xoắn được đề xuất. Điều này đảm bảo đủ tải trước mà không phá vỡ vít hoặc làm hỏng các luồng.
Iv. Những cân nhắc chính và những sai lầm phổ biến
Lỗi lựa chọn cờ lê: Sử dụng cờ lê không phù hợp hoặc bị mòn là nguyên nhân chính của trượt sợi vít. Một khi các chủ đề trượt, việc loại bỏ trở nên vô cùng khó khăn.
Hoạt động xiên: Không chèn cờ lê theo chiều dọc và áp dụng áp lực có thể làm hỏng lỗ vít trong chuyển động "bập bênh", giảm khu vực tiếp xúc và gây trượt.
Nhầm lẫn thông qua - lỗ và kích thước lỗ ren
Sai lầm: Khoan lỗ qua kích thước tương tự như lỗ cơ sở có ren. Điều này có thể khiến thanh được đánh bóng không thể đi qua hoặc cọ vào các luồng khi đi qua, làm hỏng kết nối.
Lỗi: Khoan lỗ có kích thước tương tự như lỗ qua. Điều này ngăn chặn sự hình thành chủ đề hiệu quả và dẫn đến việc thiếu lực kẹp.
Mô -men xoắn thắt chặt không chính xác
Trên - nới lỏng: Kết nối không an toàn và có thể dễ dàng nới lỏng và rơi ra trong quá trình hoạt động.
Trên - Siết chặt: Điều này có thể khiến vít kéo dài, phá vỡ hoặc gây ra luồng trong lỗ ren để dải ("tước"). Các ốc vít nhỏ như M3 và M4 rất dễ vỡ và đặc biệt dễ bị phá vỡ.
Làm sạch: Trước khi lắp đặt, đảm bảo lỗ vít không có tạp chất như hồ sơ sắt và dầu, vì điều này có thể ảnh hưởng đến độ chính xác mô -men xoắn và cường độ kết nối.
Hướng dẫn sử dụng chi tiết có cấu trúc và tốt - cho phép bạn hiểu một cách hiệu quả và tìm hiểu cách sử dụng ốc vít này, đảm bảo bạn nhận được trải nghiệm sản phẩm và giá trị bạn mong muốn.
