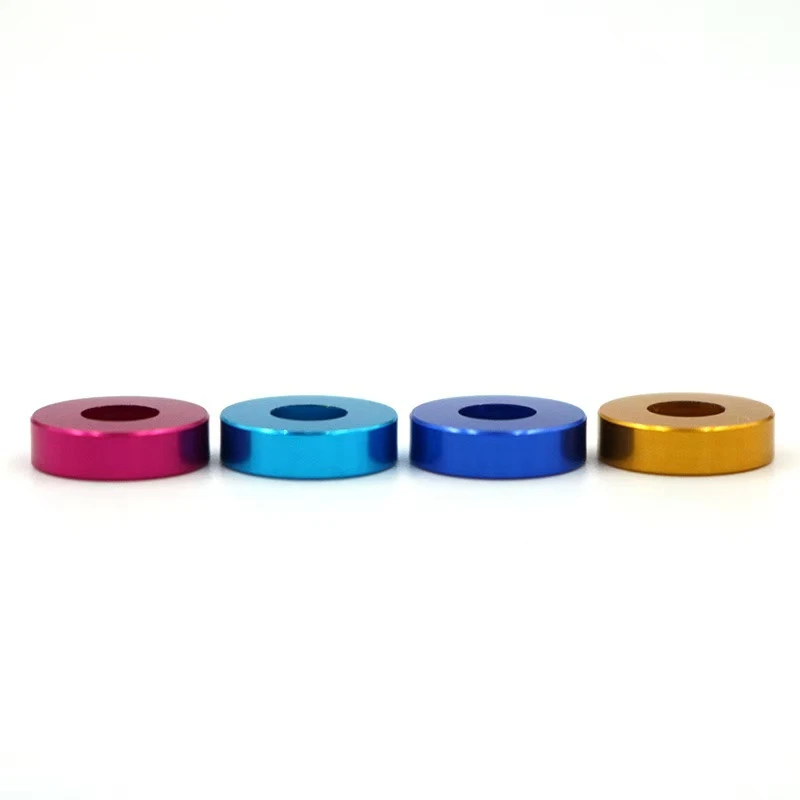

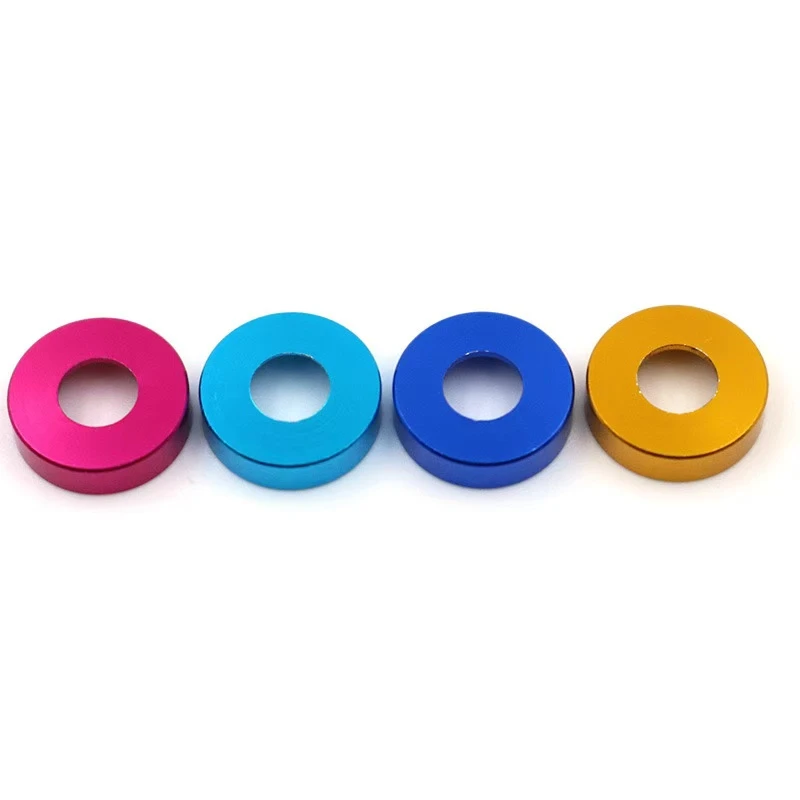

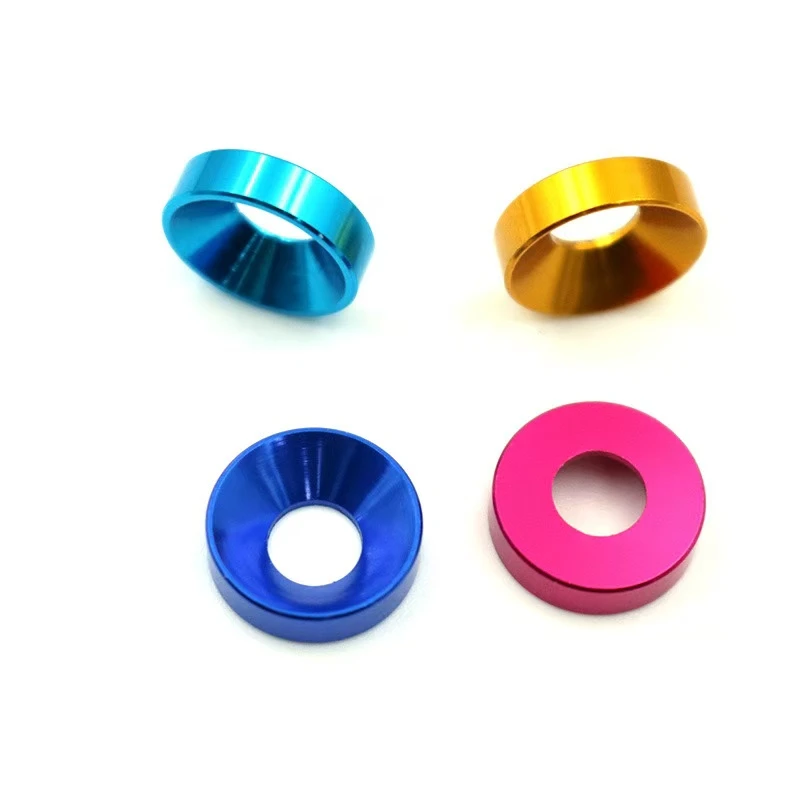

Máy giặt tròn bằng hợp kim bằng nhôm màu là các thành phần tấm mỏng được sử dụng trong lắp ráp cơ học, chủ yếu để lấp đầy các khoảng trống, điều chỉnh để sai lệch, phân phối áp lực hoặc ngăn chặn sự nới lỏng. Sau đây là một hướng dẫn chi tiết về việc sử dụng của họ, với các chi tiết được chia theo các yêu cầu ứng dụng cụ thể.
I. Tổng quan về sản phẩm
Vật liệu: Hợp kim nhôm (kháng nhẹ và chống ăn mòn, với lớp oxit màu cho cả thẩm mỹ và phòng ngừa rỉ sét).
Loại: Vòng đệm phẳng (vòng đệm không có lò xo), với bề mặt mịn và độ dày đồng đều.
Thông số kỹ thuật: M3/m4/m5/m6/m8.
Các ứng dụng: lấp đầy khoảng trống lắp ráp, phân phối áp suất, ngăn chặn sự nới lỏng và điều chỉnh dung sai.
Ii. Kịch bản sử dụng cốt lõi
Bồi thường khoảng cách (điểm chính)
Vấn đề: Có sự sai lệch giữa bu lông và lỗ.
Giải pháp: Chọn một máy giặt có đường kính bên trong phù hợp với bu lông (M5) và đường kính ngoài lớn hơn một chút so với lỗ để lấp đầy khoảng cách xuyên tâm.
Kỹ thuật: Xếp nhiều vòng đệm mỏng cho phép tinh chỉnh độ dày.
Phân phối áp suất: Được sử dụng để nối các vật liệu mềm (nhựa, gỗ) để ngăn đầu bu lông đào vào vật liệu cơ sở.
AIDS chống lo lắng: Sử dụng với vòng đệm lò xo (vòng đệm phẳng ở phía dưới, vòng đệm lò xo ở trên cùng) để giảm rung và nới lỏng.
Định vị và cách điện: Mã hóa màu phân biệt các kích thước khác nhau (ví dụ, màu đỏ=m5, màu xanh=m4); Cách điện hợp kim nhôm có thể được sử dụng trong các ứng dụng chống tĩnh.
Iii. Các bước cài đặt
Lựa chọn mô hình
Đường kính bên trong: Phải khớp nghiêm ngặt đường kính bu lông.
Đường kính ngoài: phải lớn hơn bề mặt tiếp xúc, thường là kích thước tiêu chuẩn (vòng đệm M5 có đường kính ngoài là 9mm).
Độ dày: Chọn dựa trên số lượng giải phóng mặt bằng.
Quá trình lắp ráp: Làm sạch bu lông, đai ốc và bề mặt tiếp xúc.
Trình tự: bu lông → máy giặt phẳng → phôi → đai ốc. Sau khi thắt chặt thủ công, thắt chặt bằng một cái cờ lê theo mô-men xoắn vừa phải để tránh biến dạng của hợp kim nhôm.
Các biện pháp phòng ngừa cho xếp chồng nhiều lớp: Không nên sử dụng quá ba lớp để tránh dung sai tích lũy; Một lớp dày duy nhất được ưa thích.
Iv. Các vấn đề và giải pháp phổ biến
Độ trượt: Đường kính bên trong quá lớn → Thay thế với kích thước khớp chính xác.
Biến dạng: Thắt hơi theo mô-men xoắn → Áp dụng mô-men xoắn tiêu chuẩn (ví dụ: 8-10nm đối với bu lông M5).
Ăn mòn: Tránh tiếp xúc trực tiếp với đồng và thép (có thể áp dụng lớp phủ cách điện).
V. Khuyến nghị lựa chọn
Màu sắc: Dựa trên các yêu cầu nhận dạng lắp ráp (ví dụ: phân biệt giữa các phần mới và cũ trong quá trình sửa chữa).
Thay thế: Máy giặt bằng thép không gỉ được khuyến nghị cho các ứng dụng tải cao.
Thông qua lựa chọn đúng và lắp đặt tiêu chuẩn hóa, các vòng đệm phẳng hợp kim nhôm có thể giải quyết hiệu quả các vấn đề về khoảng cách và áp suất trong lắp ráp cơ học đồng thời cải thiện tính thẩm mỹ.
Để biết thêm thông số kỹ thuật hoặc mẫu vẽ, xin vui lòng liên hệ với chúng tôi. Giải pháp này cân bằng tính linh hoạt với tính linh hoạt tùy biến, làm cho nó phù hợp để tích hợp nhanh vào sản xuất.
Khi chọn, xin lưu ý rằng các vòng đệm hợp kim nhôm không phù hợp với môi trường vượt quá 150 độ hoặc cho các kết nối cực cao. Chúng tôi khuyến nghị rằng chúng được sử dụng với một cờ lê mô -men xoắn cho kết quả tải trước tối ưu.
