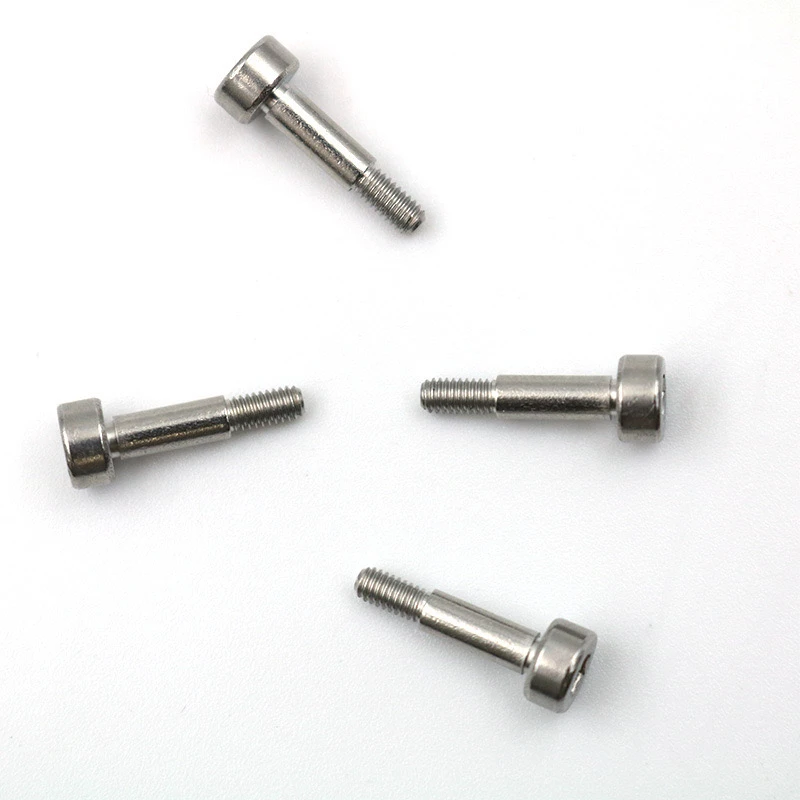

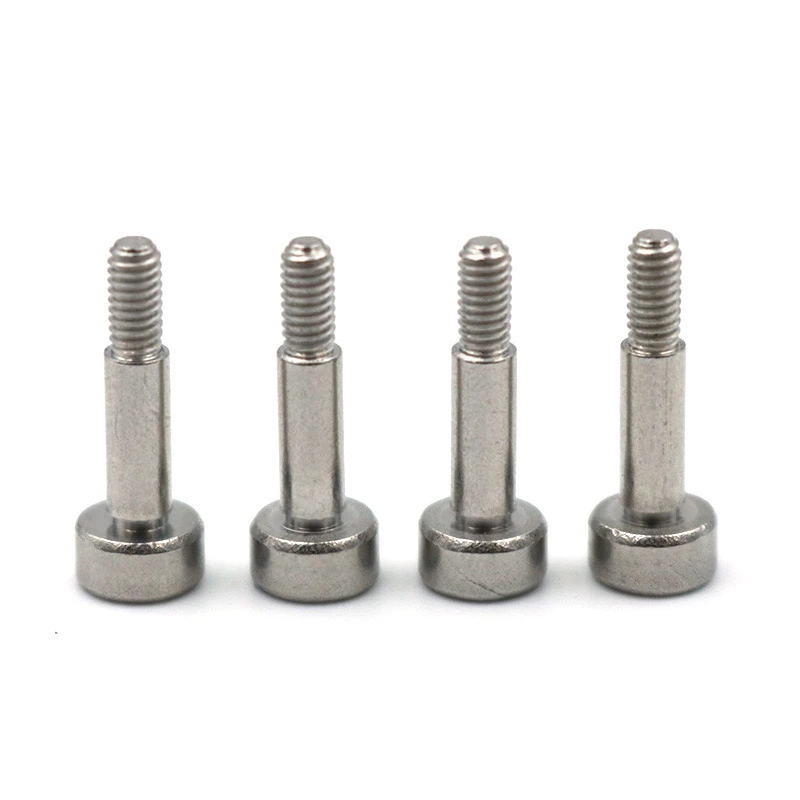

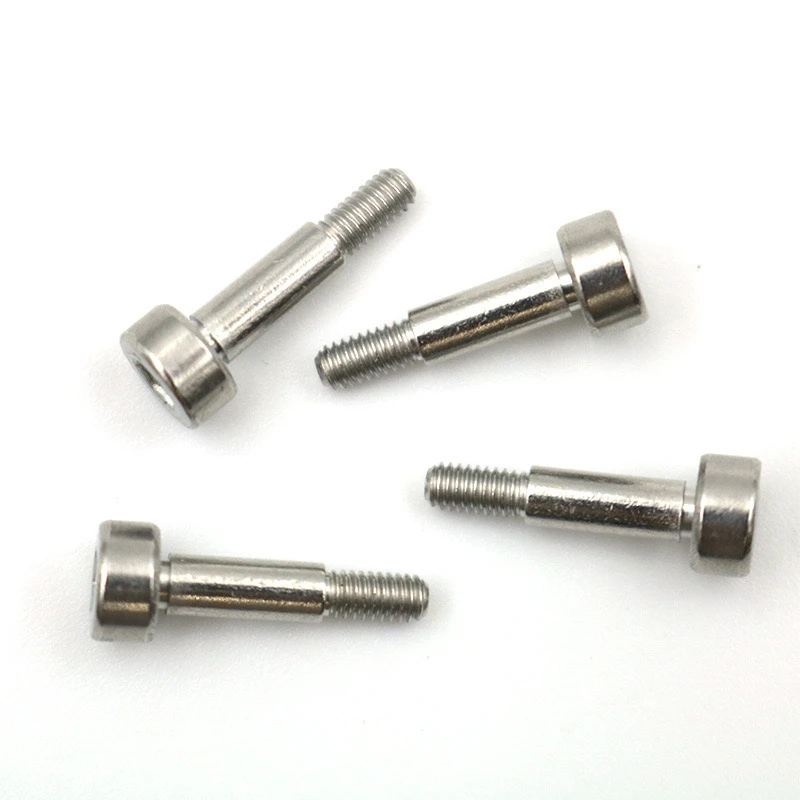

Chủ đề tiêu chuẩn 2-56 của Mỹvít đầu ốc hexagon bằng thép không gỉ. Dưới đây là hướng dẫn chi tiết và biện pháp phòng ngừa để sử dụng.
I. Đặc điểm cấu trúc
Phần chủ đề: 2-56 Chủ đề mịn thống nhất tiêu chuẩn của Mỹ, đường kính xấp xỉ 2,06mm, cao độ 0,453mm.
Vai được đánh bóng: Một phần hình trụ chưa được đọc có chiều cao cố định, được sử dụng để giới hạn hoặc định vị, đảm bảo giải phóng mặt bằng.
Hexagon Drive: Đầu có ổ cắm hình lục giác để gắn quầy.
Ii. Các ứng dụng điển hình
Máy móc chính xác: Các ứng dụng yêu cầu khoảng cách có kiểm soát giữa các thành phần, chẳng hạn như thiết bị quang học và dụng cụ điện tử.
Giới hạn và sửa chữa: Ngăn chặn quá trình nén quá mức các thành phần kẹp.
Căn chỉnh và định vị: Phần được đánh bóng hướng dẫn căn chỉnh thành phần, sau đó được thắt chặt bằng các luồng.
Iii. Các bước cài đặt
Chuẩn bị: Kiểm tra chiều cao vai bu lông, đường kính thanh được đánh bóng và khả năng tương thích với lỗ thành phần. Làm sạch lỗ ren để đảm bảo nó không có Burrs.
Định vị và cài đặt: Chèn phần thanh được đánh bóng vào lỗ thành phần, với đầu dưới của vai đối diện với đế. Sử dụng một cờ lê Allen để thắt chặt các sợi cho đến khi vai tiếp xúc đầy đủ trên bề mặt cơ sở.
Kiểm soát mô-men xoắn: Mô-men tham chiếu cho các luồng thép không gỉ 2-56 là khoảng 0,09-0,12 N · m (để tránh tước). Quá mức có thể khiến vai biến dạng và mất chức năng giữ lại.
Iv. Cân nhắc chính
Thiết kế lỗ: Độ sâu lỗ ren phải lớn hơn chiều dài ren để tránh va chạm hoặc chạm đáy. Độ thanh thải được đề xuất giữa đường kính lỗ thanh được đánh bóng và vai nhỏ hơn hoặc bằng 0,05mm.
Các biện pháp phòng ngừa: Trong môi trường nhiệt độ cao hoặc rung động, có thể sử dụng chất bịt kín chỉ.
Bảo trì và kiểm tra: Thường xuyên kiểm tra vai để biến dạng hoặc hao mòn. Chủ đề thép không gỉ dễ bị hàn lạnh; Do đó, sử dụng quay chậm, quay ngược trong quá trình tháo gỡ.
V. Khắc phục sự cố
Bài 1: Vai không tiếp xúc với bề mặt cơ sở. Nguyên nhân: Không đủ độ sâu lỗ hoặc tắc nghẽn của thanh được đánh bóng.
Giải pháp: Làm lại độ sâu lỗ và sạch.
Bài toán 2: Động cơ bắt giữ.
Nguyên nhân: Vật liệu bằng thép không gỉ + Ma sát khô.
Giải pháp: Áp dụng nhiệt cục bộ hoặc sử dụng dầu thâm nhập trong quá trình tháo gỡ.
Thông qua lựa chọn đúng và hoạt động được tiêu chuẩn hóa, loại bu -lông này có thể cải thiện đáng kể độ chính xác và độ tin cậy của lắp ráp, làm cho nó đặc biệt phù hợp cho các ứng dụng máy móc chính xác.
