Sau đây là hướng dẫn sử dụng chi tiết cho các phụ kiện thanh công cụ xoay CNC 12,9ốc vít), bao gồm cả các nhu yếu phẩm kỹ thuật và hướng dẫn thực tế.
I. Tổng quan về chức năng phụ kiện
SHIMS: Hỗ trợ chèn, phân phối lực cắt, ngăn chặn sứt mẻ và điều chỉnh chiều cao chèn để phù hợp với đường trung tâm thanh công cụ.
Vật liệu: Thông thường là cacbua hoặc thép cứng, phù hợp với độ cứng chèn.

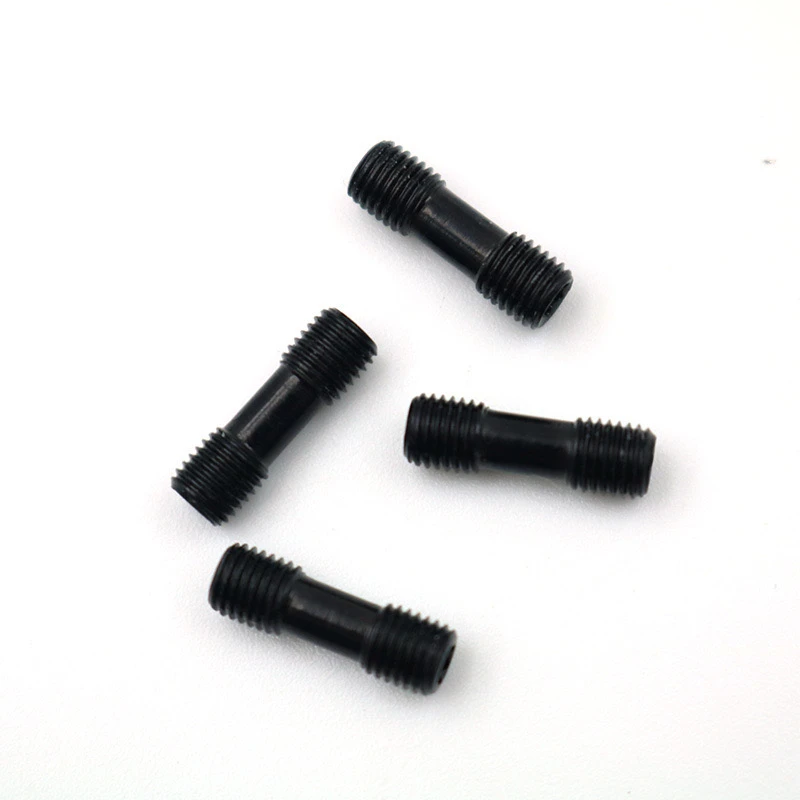

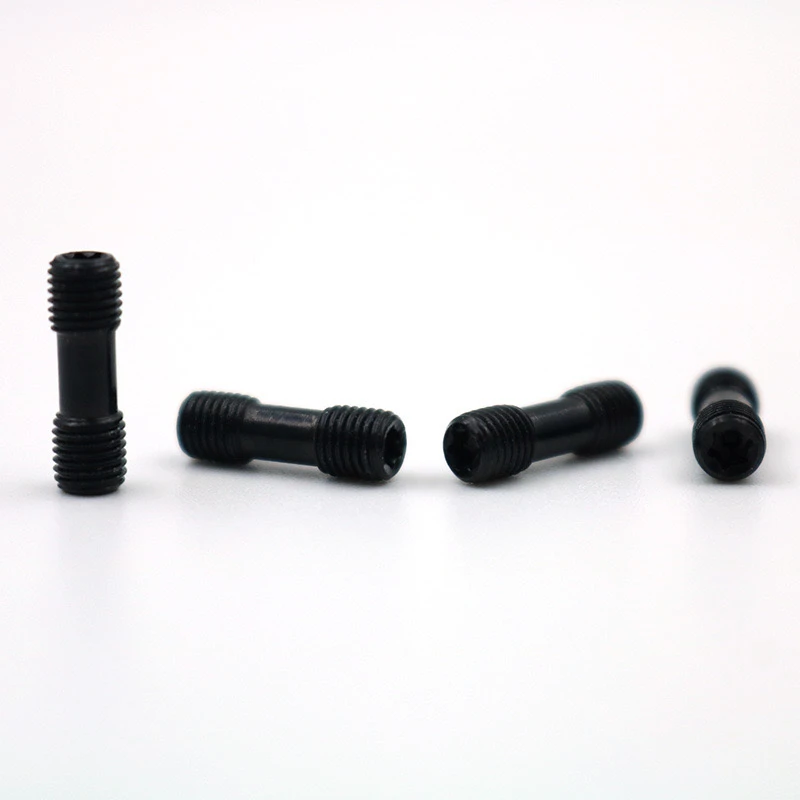

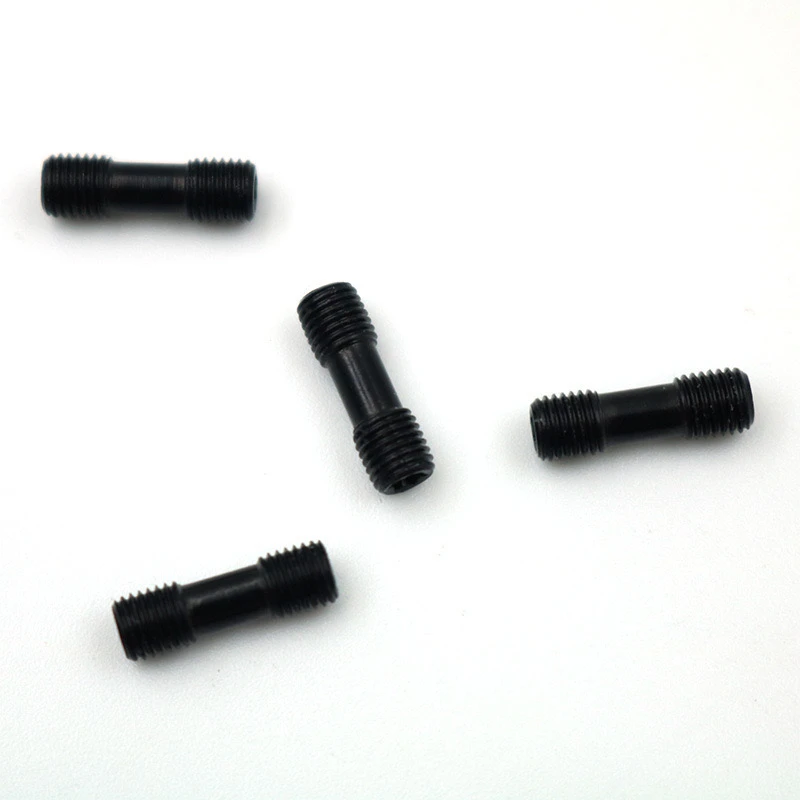

Vít stud không chuẩn (M5/M6/M8)
Các tính năng: Thiết kế cường độ cao, 12,9 cấp độ cao (có thể với các góc/đường kính khác nhau ở mỗi đầu), phù hợp cho các kịch bản kẹp đặc biệt.
Mục đích: Chốt chèn vào thanh công cụ, chứa các rãnh công cụ không chuẩn hoặc cấu hình shim đặc biệt.
Ii. Hướng dẫn sử dụng và phòng ngừa
1. Chuẩn bị trước khi cài đặt
Làm sạch và kiểm tra
Làm sạch lỗ ren thanh công cụ, bề mặt tiếp xúc shim vàVítvới rượu để loại bỏ dầu và mảnh vụn.
Kiểm tra tính toàn vẹn của luồng (đặc biệt là đối với các ốc vít không chuẩn, xác minh rằng chúng phù hợp với lỗ thanh công cụ.
Xác minh kết hợp phụ kiện: Xác nhận rằng độ dày SHIM khớp với mô hình chèn (tham khảo hướng dẫn công cụ).
Các ốc vít stud không chuẩn yêu cầu hai đầu riêng biệt: một đầu thường bảo vệ công cụ, trong khi đầu kia giữ phần chèn tại chỗ (đánh dấu hoặc đo cường độ luồng).
2. Quy trình cài đặt
Đặt shim
Chèn chính xác shim vào khe công cụ, đảm bảo không có độ nghiêng (sử dụng kính lúp để kiểm tra sự phù hợp).
Cài đặt chèn
Cạnh cắt chèn phải được định hướng theo hướng chính xác (ví dụ, đối với các công cụ rẽ ngoài, cạnh cắt sẽ hướng lên trên).
Thắt chặt các ốc vít stud
Các bước:
Một. Đầu tiên, siết thủ công vít vào lỗ chủ đề của công cụ (để tránh sai lệch).
b. Sử dụng cờ lê mô-men xoắn để siết chặt theo hai bước: chuẩn bị trước đến 50% mô-men xoắn định mức, sau đó siết chặt hoàn toàn (ví dụ, mô-men xoắn điển hình cho vít M8 là 25-30 N · m).
Điểm chính:
Nếu các luồng vít khác nhau, kết thúc thô sẽ bảo vệ công cụ, trong khi đầu tốt giữ chèn tại chỗ.
Không sử dụng chất bôi trơn (điều này có thể ảnh hưởng đến hệ số ma sát và gây ra quá mức hoặc nới lỏng).
3. Vận hành và xác minh
Hiệu chỉnh chiều cao: Sử dụng một setter công cụ để kiểm tra chiều cao trung tâm của công cụ. Nếu độ lệch vượt quá 0,02mm, hãy thay thế shim hoặc điều chỉnh nó.
Cắt thử: Chạy máy ở tốc độ thấp và không tải để quan sát xem lưỡi dao có di chuyển hay không. Sau khi gia công mảnh đầu tiên, kiểm tra hoàn thiện bề mặt.
Iii. Khắc phục sự cố phổ biến
Vít bị vỡ:
Nguyên nhân: Các chủ đề quá mức hoặc sai lệch.
Giải pháp: Thay thế ốc vít và sử dụng cờ lê mô -men xoắn để kiểm tra các luồng công cụ để có thiệt hại.
Chèn Shift:
Nguyên nhân: Shim không đều hoặc vít không đủ siết chặt.
Giải pháp: Remind bề mặt tiếp xúc shim và thắt chặt một lần nữa với mô -men xoắn tiêu chuẩn.
Iv. Khuyến nghị bảo trì
Kiểm tra thường xuyên: Kiểm tra các ốc vít để lỏng lẻo cứ sau 8 giờ (đánh dấu là một trợ giúp).
Chu kỳ thay thế phụ kiện:
Shim: Thay thế nếu thụt hoặc hao mòn vượt quá 0,1mm.
Vít 12.9: Loại bỏ sau 5 lần sử dụng lại hoặc nếu biến dạng sợi chỉ được quan sát.
Hoạt động được tiêu chuẩn hóa và sự chú ý tỉ mỉ đến từng chi tiết có thể cải thiện đáng kể tuổi thọ công cụ và độ chính xác gia công. Nên giữ một bản ghi của mô hình phụ kiện để thay thế nhanh.
