INstallation của đồng thau chèn cho nhựa
Nuts nóng nóng:
Nhúng nóng nóng là phương pháp chèn tiêu chuẩn và phổ biến nhất. Nó thường được thực hiện bằng cách sử dụng máy nóng chảy nóng hoặc sắt hàn điện thủ công để nhúng đai ốc.
NUTS NUTS NUTS:
Đúc phun đòi hỏi phải kiểm soát chặt chẽ kích thước lỗ của đai ốc, thường trong vòng 0,05 mm. Điều này là do đai ốc được cố định bằng một chốt đúc và đặt vào máy ép phun. Kích thước lỗ đai ốc được điều khiển bởi kích thước của pin đúc.
Hạt siêu âm:
Nhúng siêu âm là một quá trình sử dụng các rung động siêu âm để tạo ra ma sát giữa đai ốc và các phân tử bề mặt hoặc bên trong của phôi. Ma sát này làm tăng nhiệt độ tại giao diện. Khi nhiệt độ đạt đến điểm làm mềm của vật liệu, đai ốc được nhúng vào phần nhựa. Sau khi độ rung dừng lại, phôi làm mát và hóa rắn dưới áp lực.

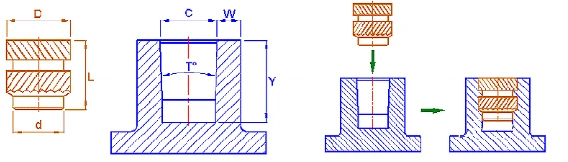

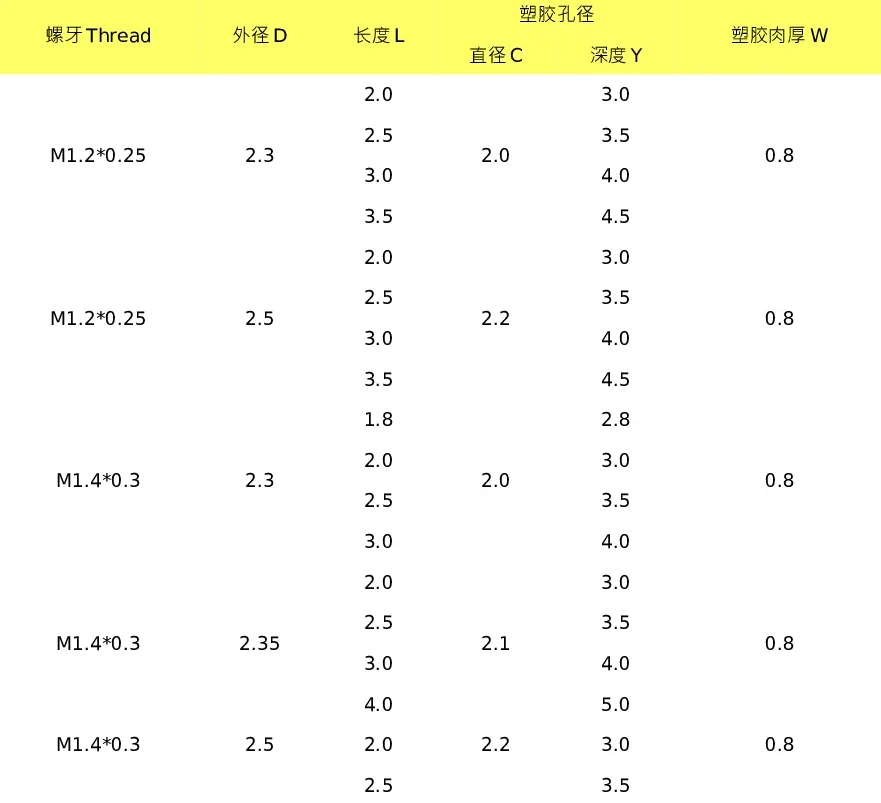

Thiết kế lỗ nhựa và các thông số lựa chọn đai ốc
D Kích thước (cơ sở hạt):
Kích thước D là cơ sở đai ốc, còn được gọi là phần hướng dẫn và định vị. Trước khi nhúng, nó phù hợp với phần nhựa, do đó kích thước D phải nhỏ hơn đường kính bên trong của lỗ trùm nhựa (C) để tạo điều kiện cho định vị thích hợp.
D Kích thước (đường kính ngoài hạt):
Kích thước D là đường kính ngoài của đai ốc, phải khớp với đường kính bên trong của lỗ trùm nhựa (C). Thông thường, đường kính bên trong của lỗ trùm nhựa nhỏ hơn khoảng 0,25-0,3mm so với đường kính ngoài của đai ốc.
L Kích thước (chiều dài đai ốc):
L đại diện cho chiều dài đai ốc, phải phù hợp với độ sâu của lỗ trùm nhựa (y). Nói chung, độ sâu của lỗ nhựa lớn hơn 0,5-1,0mm so với chiều dài của đai ốc để cho phép lưu trữ nhựa.
Chiều W (độ dày tường lỗ nhựa):
Kích thước W là độ dày của tường lỗ nhựa. Độ dày của tường lỗ Boss nhựa thường là 0,8-1,0mm trở lên. Nut càng lớn, bức tường nhựa càng dày.
Tác động của kích thước lỗ trùm nhựa đối với việc chèn đai ốc
|
Lý tưởng chèn:Khi kích thước đai ốc và nhựa được chọn đúng cách, đai ốc nhúng hoàn hảo vào nhựa.
|
|
|
Lỗ quá lớn (Hình 2): Nếu đai ốc quá nhỏ và lỗ trùm nhựa quá lớn, đai ốc sẽ không tham gia đúng với nhựa, dẫn đến sức mạnh xoắn không đủ. |
|
|
Lỗ quá nhỏ (Hình 3): Nếu đai ốc quá lớn và lỗ trùm quá nhỏ, nó có thể gây ra tràn nhựa hoặc nứt. |
|
Nếu cả kích thước đai ốc và nhựa là chính xác, nhưng các vấn đề bất thường vẫn xảy ra, các thiết kế tối ưu hóa có thể được xem xét.
Ví dụ 1: Sức mạnh xoắn không đủ do độ sâu lỗ trùm nông
Nếu độ sâu lỗ của ông chủ quá nông, việc chọn một đai ốc có rãnh đôi có thể gây ra sự tham gia nhựa không đủ vào khe của hạt, dẫn đến sức mạnh xoắn thấp. Trong những trường hợp như vậy, nên đặt độ sâu lỗ trùm thành 2,5 mm trở lên, và chiều dài đai ốc thường sẽ là 2,0 mm trở lên. Nếu không thể sửa đổi khuôn, việc chuyển sang một đai ốc có rãnh đơn với chiều dài khe lớn hơn (BS1) có thể giúp cải thiện sự tham gia và tăng cường độ xoắn.

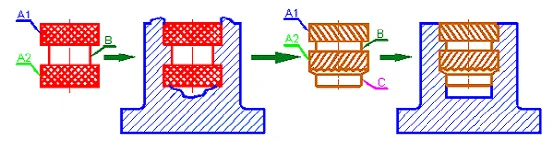

Ví dụ 2: tràn nhựa và nứt của lỗ ông chủ
Nếu kiểu hạt hiển thị trong hình ảnh bên trái được sử dụng, đai ốc sẽ mở rộng ở các phần A1 và A2 trong quá trình nhúng, trong khi phần B co lại mạnh mẽ, gây khó khăn cho nhựa. Điều này có thể dẫn đến tràn nhựa hoặc nứt. Để tránh điều này, một phần hướng dẫn (C) có thể được thêm vào để giúp định vị chính xác đai ốc trong lỗ nhựa, cải thiện hiệu quả và năng suất. Thiết kế của đai ốc, với rãnh góc 90 độ và 45 độ, tạo thành các nút có độ bền cao chống lại các lực xoắn, làm tăng đáng kể cường độ xoắn.
