Phương pháp nhúng các loại đai ốc đồng vào các bộ phận nhựa
Các hạt đồng thau có thể được nhúng vào các bộ phận bằng nhựa bằng các phương pháp khác nhau, bao gồm cả khuôn trong quá trình đúc, ép nóng, chèn siêu âm và ép lạnh. Trong số này,Nhúng nóng chảy nónglà phương pháp phổ biến và được sử dụng rộng rãi nhất, thường được thực hiện với máy nóng nóng hoặc sắt hàn điện thủ công.

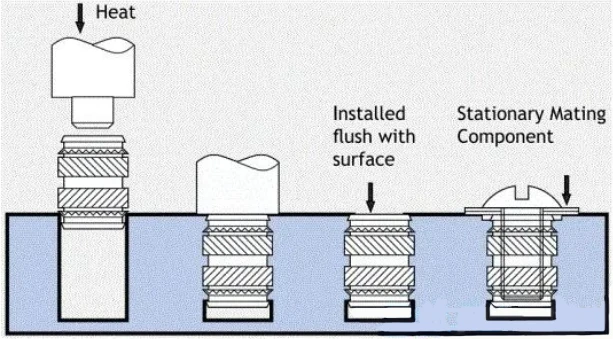

Trong việc nhúng nóng chảy, đai ốc bằng đồng được làm nóng đến một nhiệt độ nhất định, làm mềm nhựa, và sau đó được ép vào. Phương pháp này tạo ra ứng suất bên trong tương đối thấp trong khi cung cấp khả năng kéo ra và sức đề kháng mô-men xoắn tuyệt vời.
Máy chèn hạt nóng chảy nóng - Nguyên tắc làm việc
Máy sử dụng mộtnguyên tắc nhiệt hạch điện sưởi ấm, Kiểm soát chính xác sự thay đổi nhiệt độ trong kết hợp với các thiết bị cơ học để đạt được sự nhúng. Nó đặc biệt phù hợp cho các sản phẩm khó hàn, hình dạng không đều hoặc kích thước tương đối lớn.
Nó được sử dụng để hàn nhựa, nhúng đai ốc, đinh tán và các ứng dụng tương tự.

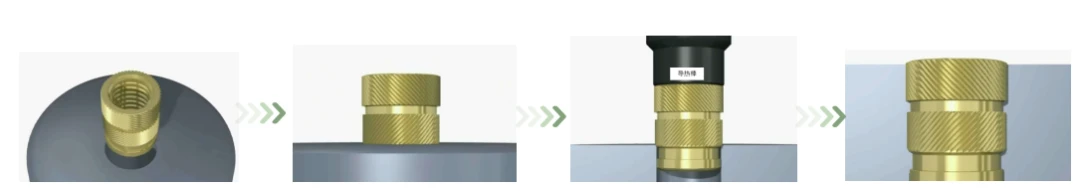

Quy trình chèn hạt nóng chảy
Cho ăn rung
Người vận hành chỉ cần tải số lượng đai ốc bằng đồng yêu cầu vào bộ nạp rung khi bắt đầu mỗi ca. Hệ thống tự động sắp xếp các đai ốc bị rối loạn thành một chuỗi có trật tự. Tốc độ cho ăn tối đa có thể đạt tới 200 mảnh/phút.
Sưởi ấm và cho ăn
Các đai ốc thoát khỏi bộ nạp rung và trượt vào một ống nhiệt độ cao (với cài đặt nhiệt độ có thể điều chỉnh). Sau khi làm nóng trước trong vùng sưởi ấm, chúng được đưa vào đầu máy, sẵn sàng để chèn.
Nhúng
Các đai ốc được làm nóng trước được ép vào vỏ nhựa bởi đầu máy. Nhiệt độ chèn có thể được điều chỉnh, và một bộ giới hạn định vị được áp dụng.
Sự chuyển động
Các trục X, Y và Z được điều khiển và được định vị chính xác thông qua điều khiển được lập trình.
Các tham số điều khiển chính:
Nhiệt độ đầu nhấn mạnh
Thời gian làm nóng trước
Nhúng thời gian

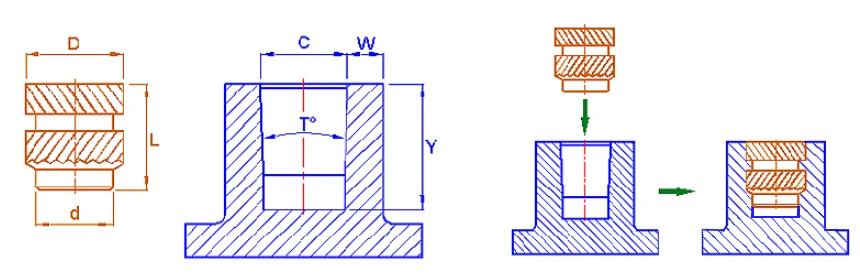

Phù hợp với lỗ nhựa với các đai ốc
D: Đường kính bên ngoài đai ốc
L: Chiều dài hạt
d: Đường kính cơ sở hạt
C: Đường kính lỗ nhựa
W: Độ dày tường lỗ nhựa
Y: Độ sâu lỗ nhựa
CácdKích thước (cơ sở hạt) - còn được gọi là phần định vị hướng dẫn - phù hợp vớiCPhần (lỗ nhựa) trước khi nhúng. Đáy của hạtdmột phần phải nhỏ hơn một chút so với đường kính lỗ bên trong của ông chủ nhựaCđể cho phép định vị.
CácDkích thước (đường kính ngoài hạt) khớp vớiCKích thước (đường kính lỗ nhựa). Ví dụ, trong các đai ốc điện thoại di động, đường kính lỗ bên trong nhựa thường nhỏ hơn 0,25, 0,3 mm so với đường kính ngoài đai ốc.
CácLkích thước (chiều dài đai ốc) khớp vớiYKích thước (độ sâu lỗ nhựa). Thông thường, độ sâu lỗ sâu 0,5, 1,0 mm so với chiều dài đai ốc để cung cấp một hồ chứa nhựa.
W(độ dày thành) thường là 0,8 Hàng1,0 mm trở lên. Kích thước đai ốc càng lớn, độ dày tường yêu cầu càng lớn.
Ưu điểm và ứng dụng của các loại hạt nóng chảy
Thuận lợi:
Dễ dàng lắp ráp và tháo gỡ
Tăng sức kéo cao và khả năng chống mô-men xoắn
Các chủ đề có thể sử dụng lại với hiệu suất khóa mạnh
Yêu cầu kỹ năng vận hành thấp hơn, buộc chặt đáng tin cậy
Tiết kiệm không gian trong thiết kế chiều dài
Thiết kế lỗ đơn giản hóa
Thích hợp cho một số điều kiện nhiệt độ cao nhất định
Ứng dụng:
Các đai ốc bằng đồng nóng chảy được sử dụng rộng rãi trong thiết bị điện tử, phần cứng, nhựa, ánh sáng, đồ chơi, đồ vệ sinh, đồ nội thất, thiết bị y tế và thiết bị thể thao.
Ví dụ bao gồm:
Vỏ nhựa máy tính xách tay
Vỏ thiết bị GPS
Vỏ bộ định tuyến
Vỏ điện thoại di động
Vỏ thiết bị giao tiếp không dây
Thiết bị gia dụng Vỏ nhựa
Các bộ phận ô tô
Van
Công tắc điện
