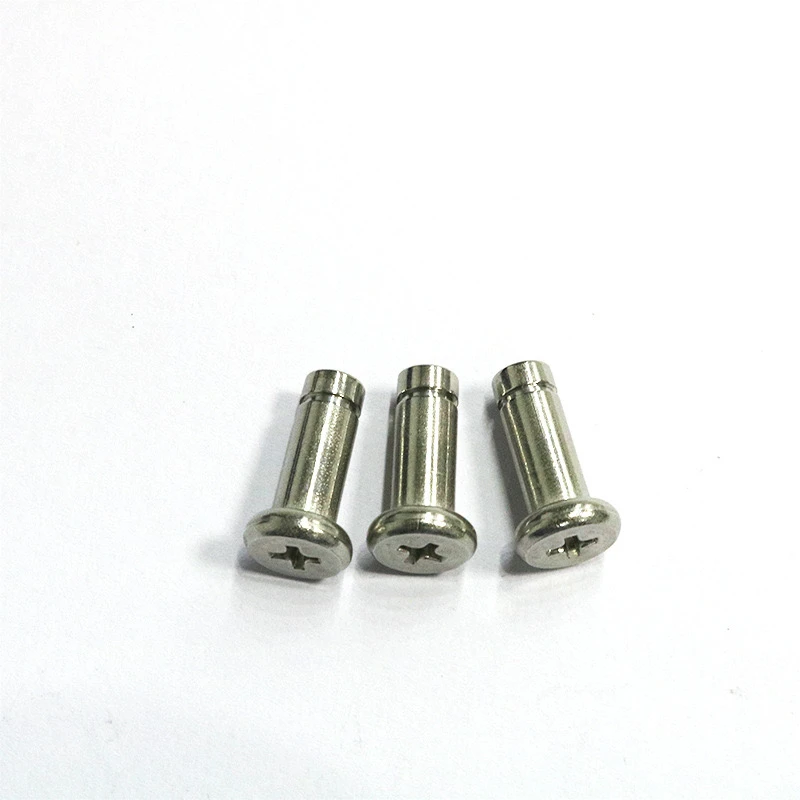

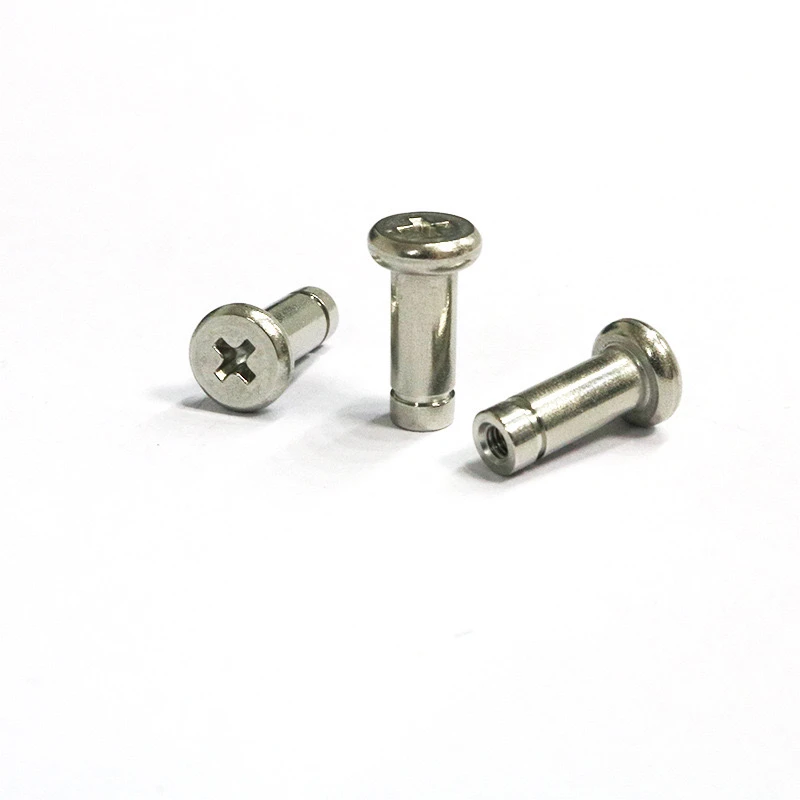

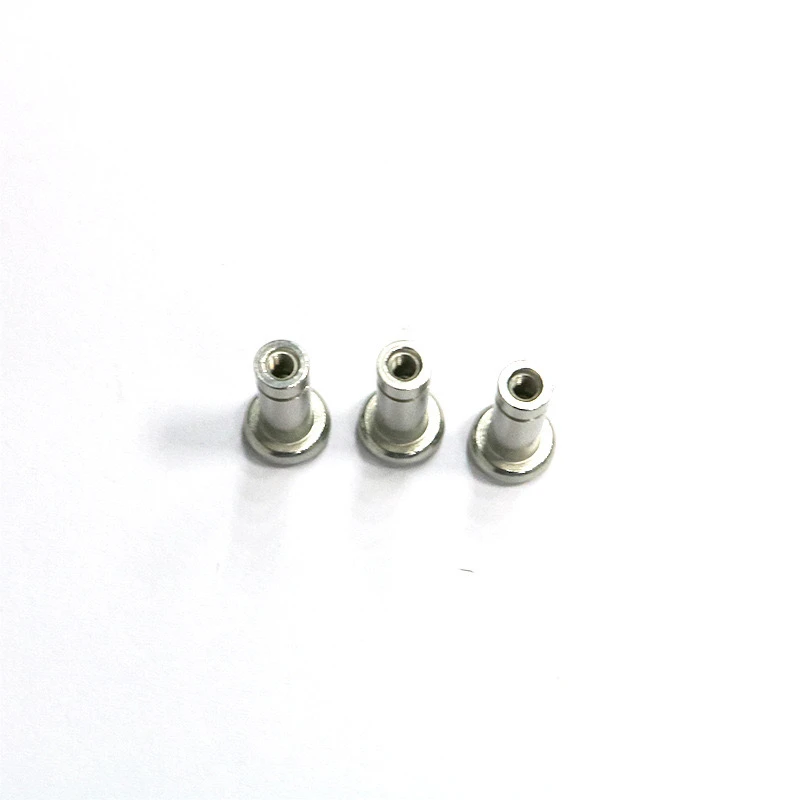

Thép không gỉ 304Chất chân/chân có rãnh đầu phẳng (bao gồm cả đinh tán/xi lanh định vị vòng tròn) là một dây buộc đa năng. Sau đây là một bản tóm tắt các yêu cầu tùy chỉnh chính, được cấu trúc rõ ràng để dễ dàng tham khảo.
I. Thông số cốt lõi
Thép không gỉ 304 hoặc 316, cần có chứng nhận vật liệu.
Thông số kỹ thuật và dung sai
Phạm vi đường kính: M3, M4, M5, M6, M8, M10 (các kích thước khác yêu cầu chế tạo khuôn).
Phạm vi chiều dài: 10-100mm thông thường (kích thước dài hơn yêu cầu đánh giá cường độ cấu trúc).
Dung sai: Đường kính ± 0,02mm, chiều dài ± 0,1mm.
Loại đầu và rãnh
Khe chéo: Phù hợp với các tiêu chuẩn ISO 7045, có thể tùy chỉnh theo thông số kỹ thuật của Phillips hoặc JIS.
Thiết kế đầu phẳng: Chiều cao đầu được khuyến nghị nhỏ hơn hoặc bằng đường kính 1,5 lần, chamfer 0,2-0,5mm.
Circlip Groove và định vị chức năng
Groove Width=độ dày circlip + 0.1 mm, độ sâu rãnh 0,3-0,5mm.
Các đinh tán khóa phải được đánh dấu với chiều dài ren.
Ii. Tùy chọn điều trị bề mặt
Quá trình
Đặc trưng
Ứng dụng
Sự thụ động tự nhiên: Điều trị bằng cách chống gỉ cơ bản
Công nghiệp nói chung
Đánh bóng điện phân: Kết thúc gương, khả năng chống ăn mòn tốt
Thực phẩm/Y tế
Niken mạ: Kháng hao mòn tốt, độ dẫn điện kém
Thiết bị điện tử
Iii. Quá trình tùy chỉnh
Yêu cầu xác nhận
Gửi bản vẽ hoặc mẫu.
Chỉ định số lượng: Dây EDM được khuyến nghị cho các lô nhỏ và tiêu đề lạnh được sử dụng cho các lô lớn.
Chứng minh và thử nghiệm: Các mẫu được sản xuất trong vòng 3-5 ngày làm việc và báo cáo kiểm tra xịt muối được cung cấp.
Chu kỳ sản xuất: 10.000 mảnh
Thời gian giao hàng: 7-10 ngày (bao gồm cả hậu cần).
Iv. Kiểm soát chất lượng
Các mục thử nghiệm: Độ cứng HRC 25-30, thử nghiệm xịt muối và lực trượt phù hợp với vòng tròn (yêu cầu jig đặc biệt).
Hỗ trợ chứng nhận: ROHS/Reach (được chỉ định trước).
5. Ghi chú
Thiết kế không chuẩn: các rãnh hình đặc biệt hoặc chủ đề bắt đầu kép đòi hỏi phải có phí khuôn bổ sung.
Bao bì: Bao bì mặc định là chống gỉ, dầu và bong bóng, đóng gói chân không.
Thông qua thiết kế trên, dây buộc này cung cấp sự cân bằng về độ chính xác, sức mạnh và khả năng thích ứng, làm cho nó trở thành một lựa chọn lý tưởng cho các kết nối cơ học và kết nối cấu trúc.
