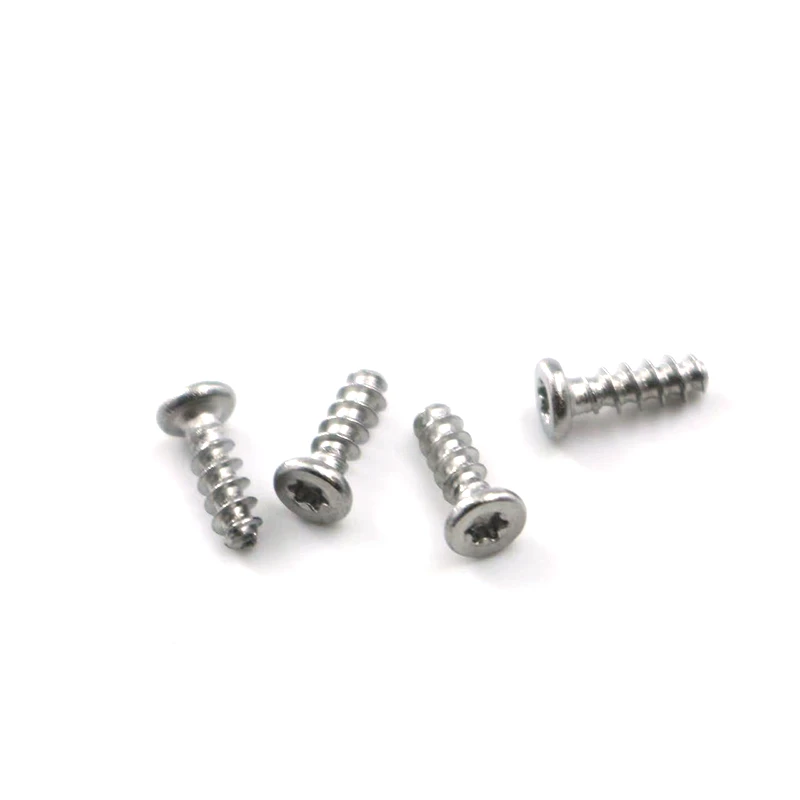

Thin - Head, Internal Torx K2, K2.5, K3, K4 và K5 self - vít khai thác được thiết kế đặc biệt cho các sản phẩm nhựa. Chúng có một cái đầu mỏng với một lỗ torx bên trong. Sau đây cung cấp thông tin chi tiết về việc tùy chỉnh đầu -, sê -ri Torx K bên trongTự - vít khai thác.
Thin - đầu, dòng Torx K bên trongtự - vít khai thác
Loại: Tự - vít khai thác
Loại đầu: Đầu quầy mỏng
Độ dày của đầu thấp hơn tiêu chuẩn cho các đầu đếm tiêu chuẩn, đạt được hiệu ứng bộ đếm tốt hơn và sự xuất hiện mượt mà hơn trong các bộ phận nhựa có tường mịn -.
Loại rãnh: Phillips
Groove PH2 (phù hợp với K4 trở xuống) được ưa thích. Đối với các kích thước lớn hơn như K4.5 và K5, rãnh PH3 có thể được xem xét cho mô -men xoắn lớn hơn.
Loại luồng: K - Loại, cũng là một luồng cụ thể -. Nó có một sân rộng, các sợi cao, sắc nét và góc đỉnh sắc nét hơn, giúp việc thâm nhập nhựa dễ dàng hơn mà không gây ra vết nứt ứng suất bên trong. Các ốc vít này có điểm khoan tự -, thường là loại BP hoặc loại C, cho phép khai thác nhanh mà không cần trước - các lỗ thí điểm được khoan.
Vật liệu mục tiêu: Nhựa kỹ thuật khác nhau và cao hơn - Nhiệt nhựa cứng.
Ii. Thông số tùy chỉnh cốt lõi
Đây là những thông số kỹ thuật thiết yếu và phải được đánh dấu rõ ràng trên bản vẽ.
Đường kính danh nghĩa: K2: 2.0mm, K2.5: 2.5mm, K3: 3.0mm, K4: 4.0mm, K5: 5.0mm. Dung sai: ± 0,02mm.
Chiều dài: đề cập đến tổng chiều dài. Tiêu chuẩn đo lường phải được chỉ định.
Đường kính đầu: Theo K - sê -ri mỏng - tiêu chuẩn đầu hoặc bản vẽ khách hàng. Các góc độ phải phù hợp.
Độ dày của đầu: Ít hơn độ dày của đầu đếm tiêu chuẩn quốc gia/Đức. Đây là một yêu cầu quan trọng và phải mỏng để ngăn chặn sự xâm nhập hoặc nâng mặt sau trong các thành phần có tường mỏng -.
Sân chủ đề: Theo tiêu chuẩn sê -ri K -, cao độ luồng lớn là một tính năng cốt lõi của các ốc vít K-, cung cấp độ bám mạnh. Vật liệu: Thép carbon (1010/1008), một lựa chọn tiêu chuẩn cho chi phí thấp.
Xử lý bề mặt: kẽm trắng tự nhiên, phòng ngừa rỉ sét cơ bản và ngoại hình gọn gàng. Các kết thúc khác, chẳng hạn như kẽm màu thân thiện với môi trường và mạ niken, có sẵn, nhưng điều này sẽ ảnh hưởng đến chi phí.
Tính chất cơ học: Theo tiêu chuẩn GB/T 3098.5 hoặc ISO 7049, thường là ST2.2 hoặc 4,8, với độ cứng của HV270-HV400. Nó đủ mạnh để kết nối các bộ phận nhựa và chống xoắn.
Iii. Yêu cầu kỹ thuật đặc biệt (bỏ qua/thêm khi cần thiết)
Yêu cầu kiểm tra xịt muối: Xử lý bề mặt kẽm trắng, xét nghiệm xịt muối trung tính trong ít nhất 48 giờ, không bị gỉ trắng, 72 giờ, không bị gỉ đỏ.
Tuân thủ Rohs/đạt được: Tất cả các vật liệu (thân vít, mạ) phải tuân thủ các quy định của EU ROHS và báo cáo thử nghiệm bên thứ ba - phải được cung cấp.
Bao bì: Khay vỉ/cuộn bao bì/túi + hộp giấy. Yêu cầu chống - trộn và bảo vệ cào.
Nhận dạng và truy xuất nguồn gốc: Một nhãn sẽ được gắn vào bên ngoài thùng carton, cho biết tên sản phẩm, đặc điểm kỹ thuật, số lượng và số lô để tạo điều kiện cho khả năng truy xuất nguồn gốc sản xuất.
V. Yêu cầu có thể giao được
Bản vẽ sản phẩm 2D: Ở định dạng PDF và DWG, bao gồm tất cả các kích thước chính, dung sai, vật liệu, phương pháp xử lý bề mặt, tiêu chuẩn kỹ thuật và thông tin khác.
Các mẫu: Trước khi lô sản xuất hàng loạt đầu tiên bắt đầu, ít nhất 50 mẫu của mỗi thông số kỹ thuật phải được cung cấp để xác nhận (kích thước, ngoại hình và thử nghiệm lắp ráp thử nghiệm).
Báo cáo kiểm tra: Báo cáo kiểm tra bài viết - đầu tiên sẽ được cung cấp, bao gồm kiểm tra đầy đủ, báo cáo kiểm tra phun muối và báo cáo vật liệu.
Số lượng đơn hàng tối thiểu và thời gian giao hàng phải được xác định rõ ràng.
Cốt lõi của tùy chỉnh này là sự kết hợp của một "đầu mỏng" và "K - Loại nhựa loại." Đầu mỏng giải quyết các vấn đề về thẩm mỹ và cấu trúc trong các không gian hạn chế và các thiết kế có tường mỏng -. Kiểu K - đảm bảo nhanh chóng bắt vít vào vật liệu nhựa, kéo cao - ra điện trở và khả năng chống nứt tuyệt vời.
Do đó, nó không chỉ là một ốc vít đơn giản, mà là một giải pháp kết nối hiệu quả, đáng tin cậy và chính xác phù hợp với ngành công nghiệp sản phẩm nhựa hiện đại, đặc biệt là các ngành công nghiệp thiết bị gia dụng và thiết bị gia dụng tiêu dùng.
