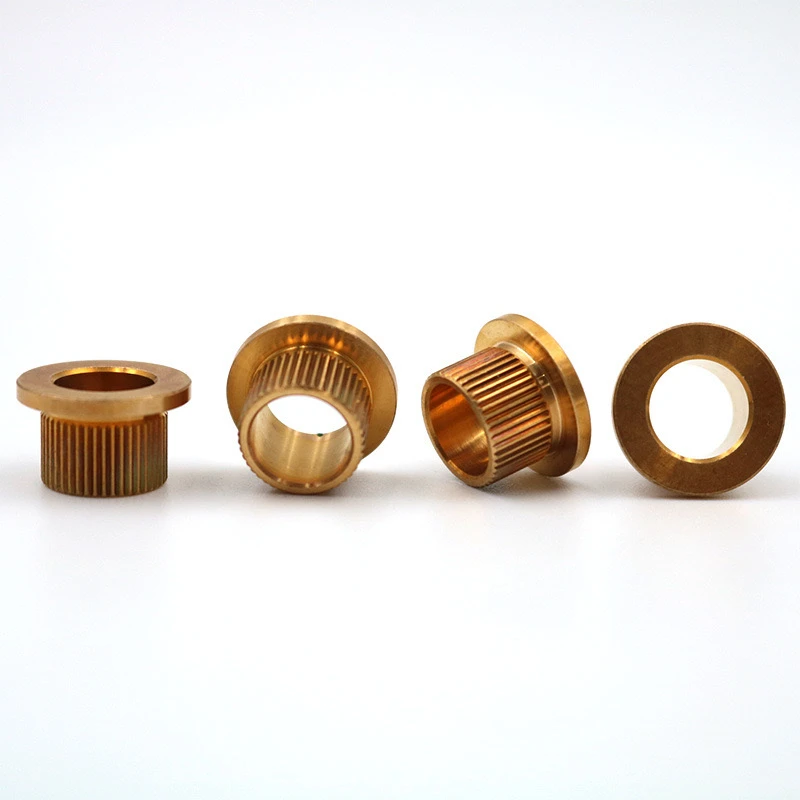

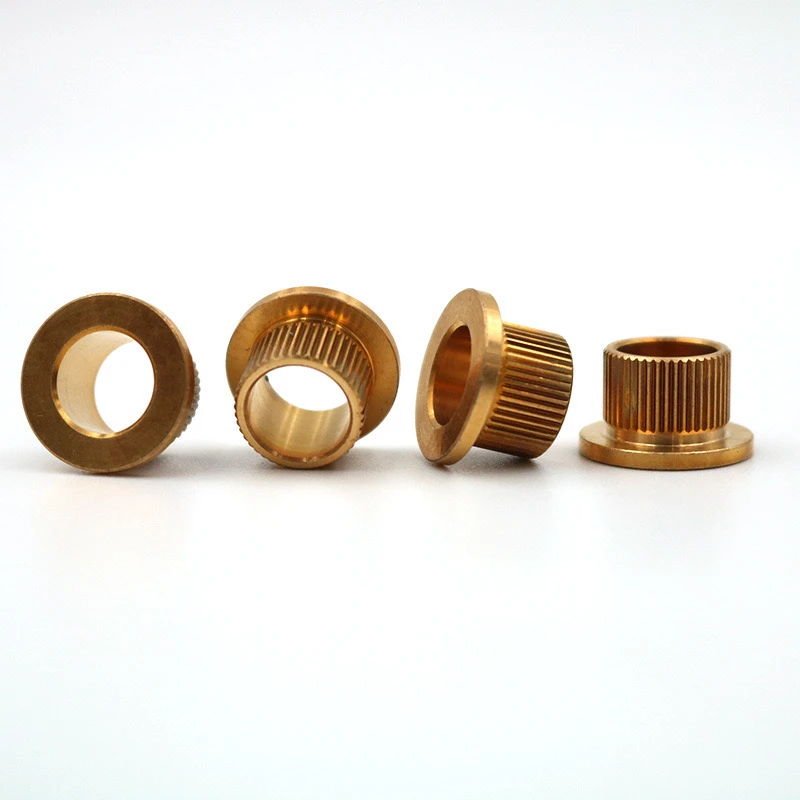

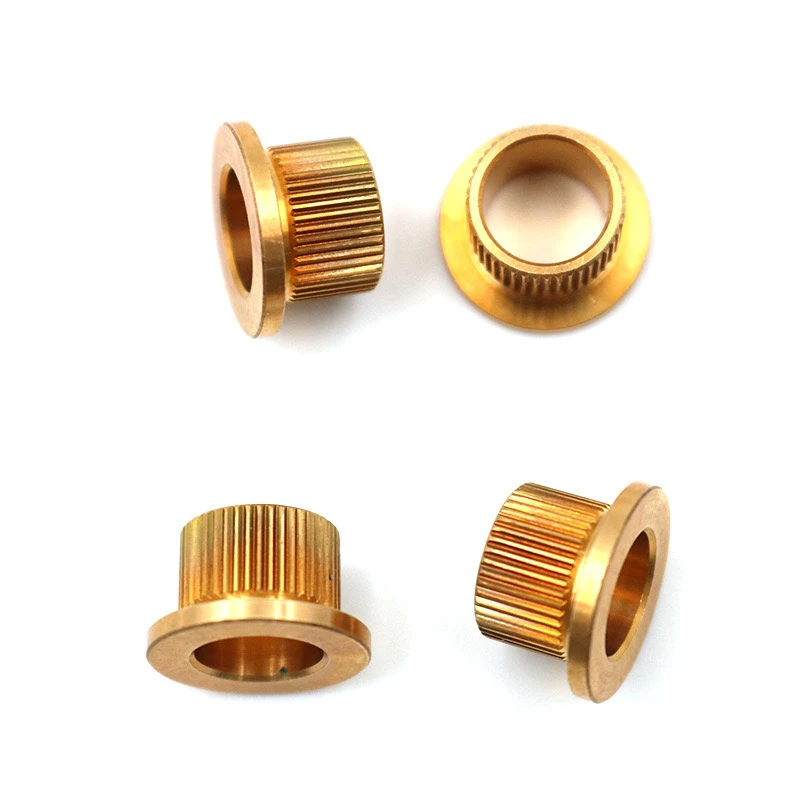

Một bước chân bằng đồngFLANGE RIVET là một đinh tán được thiết kế đặc biệt kết hợp nhiều đặc điểm cấu trúc và chức năng . Các chức năng và tính năng cốt lõi của nó có thể được tóm tắt một cách có hệ thống như sau .
1. Yêu cầu tùy chỉnh tham số cốt lõi
Thông số kỹ thuật vật chất
Vật liệu: Đồng thau H62 hoặc H65, đồng thau chì C3604 cũng có thể được chọn để cải thiện hiệu suất cắt
Độ cứng: HRB 55-75, trạng thái xử lý nhiệt cần được đánh dấu
Độ bền kéo: lớn hơn hoặc bằng 300MPa, cấp quân sự đòi hỏi lớn hơn hoặc bằng 400MPa
Kích thước cấu trúc
Thiết kế bước: đường kính đầu d =1.5-2.0 × đường kính thanh d, bước chiều cao h =0.3-0.5 d
Kiểu nối: Knurling lưới, cao độ răng 0.6-1.2 mm
FLANGE EDGE: Vát hơn 45 độ hoặc Fillet R0.2 (chống burl)
Xử lý bề mặt
Mạ: điều trị bằng niken, thiếc hoặc thụ động tùy chọn
Yêu cầu đặc biệt: Mạ niken hóa học phù hợp cho các kịch bản kháng ăn mòn cao
Ii .Điểm chính của kiểm soát quá trình
Tiêu đề lạnh hình thành cuộc sống chết lớn hơn hoặc bằng 500, 000 lần, đồng trục: nhỏ hơn hoặc bằng 0,05mm
Xử lý Knurling: Áp lực xuyên tâm: 3-5 kN, máy knurling hai bánh
Tiêu chuẩn thử nghiệm
Các mục chính: Đầu vòng tròn đầu nhỏ hơn hoặc bằng 0,1mm, tính toàn vẹn của cấu hình răng lớn hơn hoặc bằng 90%
Kế hoạch lấy mẫu: GB/T2828.1 II Cấp AQL1.0
Iii . đề xuất thích ứng ứng dụng
Phù hợp với điều kiện làm việc
Môi trường rung: Nên thêm răng cưa ở mặt sau của mặt bích
Yêu cầu dẫn điện: Ưu tiên điều trị thụ động không mạ
Hướng dẫn cài đặt
Tính toán lực đinh tán: F =0.6 × B × As (σB là cường độ vật chất, cũng như diện tích mặt cắt ngang)
Nên sử dụng dung sai lỗ hổng: Kết hợp cấp độ H11 được khuyến nghị
IV . Quy trình dịch vụ tùy chỉnh
Kỹ thuật lắp ghép
Yêu cầu cung cấp:
Sơ đồ mặt cắt lắp ráp (đánh dấu vật liệu và độ dày của các bộ phận liền kề)
Báo cáo kiểm tra môi trường (như yêu cầu kiểm tra xịt muối)
Chu kỳ báo giá
Cung cấp giải pháp trong vòng 3 ngày (dưới 1, 000)
Phí khuôn: ￥ 800-2, 000 (có thể được bao gồm trong đơn giá)
Đảm bảo giao hàng
Báo cáo kích thước đầy đủ của phần đầu tiên, bao gồm dữ liệu quét 3D)
Bảo hành hàng loạt (bao gồm phân tích phổ vật liệu)
V . Tránh thất bại chung
Knurling và trượt: Tăng sân lên hơn 1.0mm
Vết nứt mặt bích: Kiểm soát biến dạng tiêu đề lạnh nhỏ hơn hoặc bằng 65%
Ăn mòn điện: Tránh tiếp xúc trực tiếp với hợp kim nhôm
Giải pháp này có tính đến cả tính khả thi của sản xuất và độ tin cậy của ứng dụng và các trọng số tham số có thể được điều chỉnh theo các điều kiện làm việc cụ thể ., nên cung cấp cài đặt thử nghiệm mẫu để xác minh khả năng thích ứng .}
Thiết kế này đạt được sự cân bằng giữa chức năng, độ tin cậy và chi phí quy trình thông qua việc tối ưu hóa phối hợp các vật liệu và cấu trúc, và phù hợp với nhu cầu lắp ráp chính xác của thiết bị vừa và nhỏ .}
