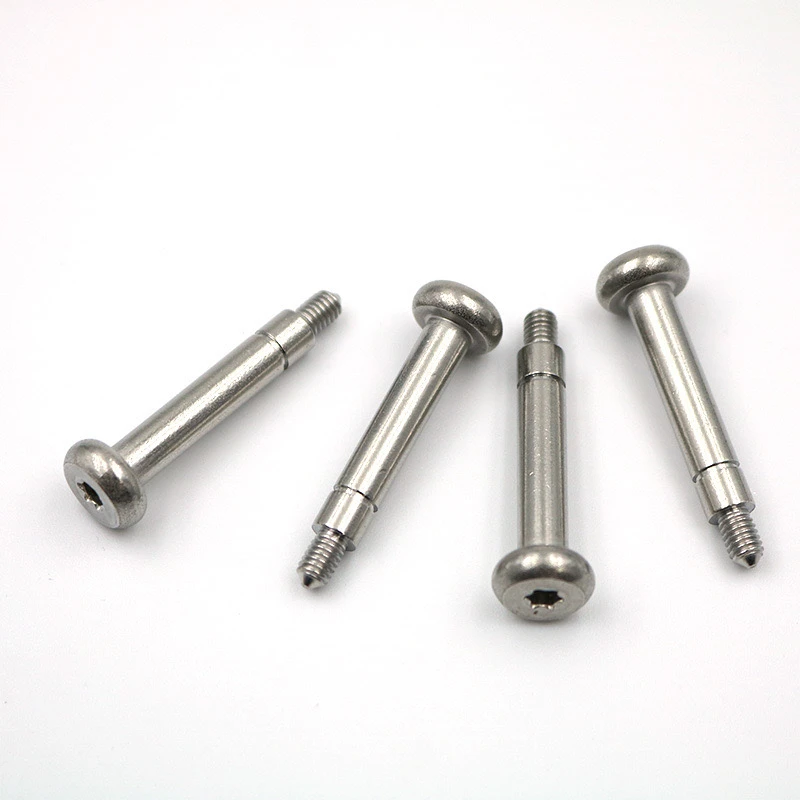

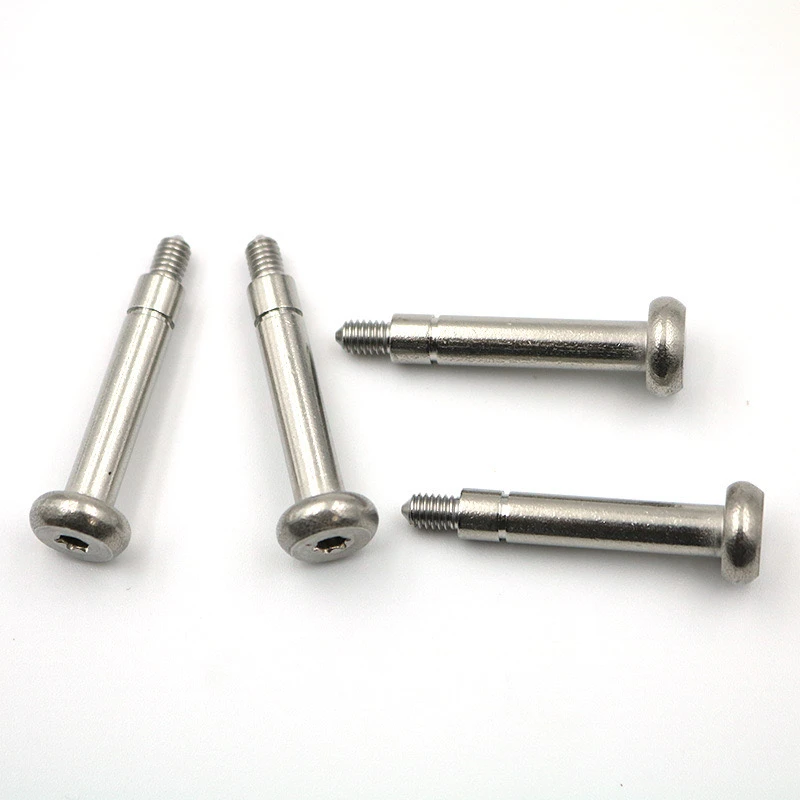

Thép không gỉ 304Đầu pan, đuôi Plum Blossom, ốc vít 6-32/m3/m4 (bao gồm thiết kế bước có rãnh T10/T15) là các ốc vít linh hoạt. Dưới đây là một giải pháp kỹ thuật chi tiết cho tùy chỉnh của họ.
1. Xác nhận tham số cơ bản
Tiêu chuẩn vật liệu: thép không gỉ 304 (Lớp A2), tuân thủ tiêu chuẩn ASTM F593/AISI; Kiểm tra xịt muối lớn hơn hoặc bằng 96h.
Thông số kỹ thuật hỗn hợp có sẵn: Thread 6-32 US 6-32, số liệu M3 và M4 (yêu cầu trích dẫn riêng biệt). Độ dài luồng mặc định là đường kính 2x và có thể điều chỉnh.
Ii. Yêu cầu đầu đặc biệt
Đầu pan, cấu trúc tổng hợp hoa mận

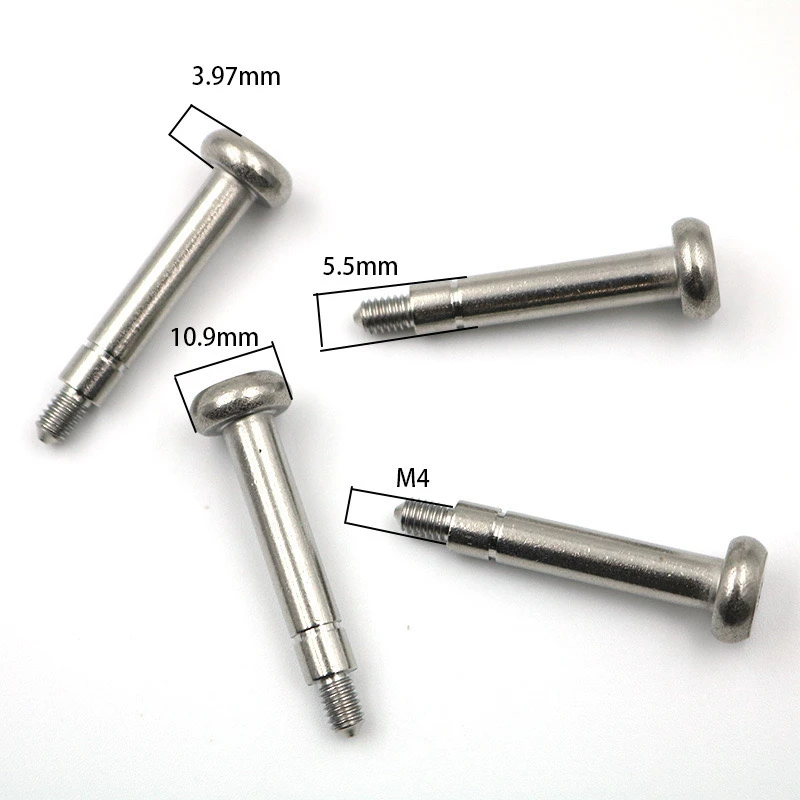

Đường kính đầu chảo: 6,5mm ± 0,1 cho 6-32, φ5,5mm đối với M3, 7mm cho M4
Loại rãnh hoa bút: T10 (2,74mm trên các căn hộ) / T15 (3,27mm trên các căn hộ), với độ sâu rãnh lớn hơn hoặc bằng 1,2 lần đường kính vít có sẵn.
Iii. Các tính năng đuôi chính
Thiết kế đuôi nhọn: Góc dẫn 30 độ ± 2 độ, với đầu phẳng 0,2mm giữ lại ở đầu để ngăn ngừa thiệt hại.
Bước rãnh: Chiều rộng dưới 0,8-1mm, bước chuyển tiếp R góc nhỏ hơn hoặc bằng 0,2mm. Các phần thân cây được đánh bóng chưa được cho phép.
Iv. Tùy chọn điều trị bề mặt
Kết thúc tiêu chuẩn
Đánh bóng điện phân
Thụ động (theo ASTM A967)
Nâng cấp tùy chọn: mạ niken (5-8μm), lớp phủ Teflon (12-15μm).
V. Kiểm soát chất lượng
Các mục kiểm tra:
Chủ đề Go/No-Go Gauge Test (Go/No-Go)
Kiểm tra mô-men xoắn đầu (6-32mm phải đạt 4,5 N · m)
Lấy mẫu kiểm tra xịt muối
Yêu cầu chứng chỉ
Báo cáo tài liệu (bao gồm nội dung NI/CR)
Tuyên bố tuân thủ Rohs/đạt được
Vi. Bao bì và giao hàng
Bao bì tiêu chuẩn:
Bao bì bên trong: Giấy chống gỉ + Túi PE
Bao bì bên ngoài: thùng carton (1000 miếng/thùng, tổng trọng lượng nhỏ hơn hoặc bằng 15 kg)
Dịch vụ tùy chỉnh:
Đánh dấu laser (vị trí/nội dung có thể được tùy chỉnh)
Tỷ lệ hỗn hợp có thể thương lượng (ví dụ, tỷ lệ rãnh T10/T15)
Vii. Ghi chú
Thời gian giao hàng: Phát triển nấm mốc: 7 ngày làm việc (Thông số kỹ thuật mới)
Báo cáo tài liệu (bao gồm nội dung NI/CR)
ROHS/TÌM KIẾM TẢI XUỐNG
Vi. Bao bì và giao hàng
Bao bì tiêu chuẩn:
Bao bì bên trong: Giấy chống gỉ + Túi PE
Bao bì bên ngoài: thùng carton (1000 miếng/thùng, tổng trọng lượng nhỏ hơn hoặc bằng 15 kg)
Dịch vụ tùy chỉnh:
Đánh dấu laser (vị trí/nội dung có thể được tùy chỉnh)
Tỷ lệ hỗn hợp có thể thương lượng (ví dụ: tỷ lệ rãnh T10/T15)
Vii. Ghi chú
Thời gian giao hàng: Phát triển nấm mốc: 7 ngày làm việc (Thông số kỹ thuật mới)
Thời gian dẫn đầu sản xuất: 15-20 ngày
Số lượng đặt hàng tối thiểu:
Thông số kỹ thuật tiêu chuẩn: 5000 mảnh/thiết kế
Thông số kỹ thuật đặc biệt: 10.000 mảnh trở lên
Chúng tôi khuyên bạn nên cung cấp các bản vẽ để xác nhận các kích thước chính sau:
Tính dung sai chuyển tiếp giữa đường kính bước và đường kính ren chính
Độ dày thành tối thiểu giữa ổ cắm hexalobular và cạnh ngoài của đầu
③ Yêu cầu chiều dài thẳng của đuôi nhọn
Thông qua thiết kế trên, ốc vít này vượt qua đáng kể các ốc vít máy đầu phẳng thông thường về hiệu quả, độ tin cậy và khả năng thích ứng, làm cho nó trở thành một giải pháp ưa thích để lắp ráp chính xác.
