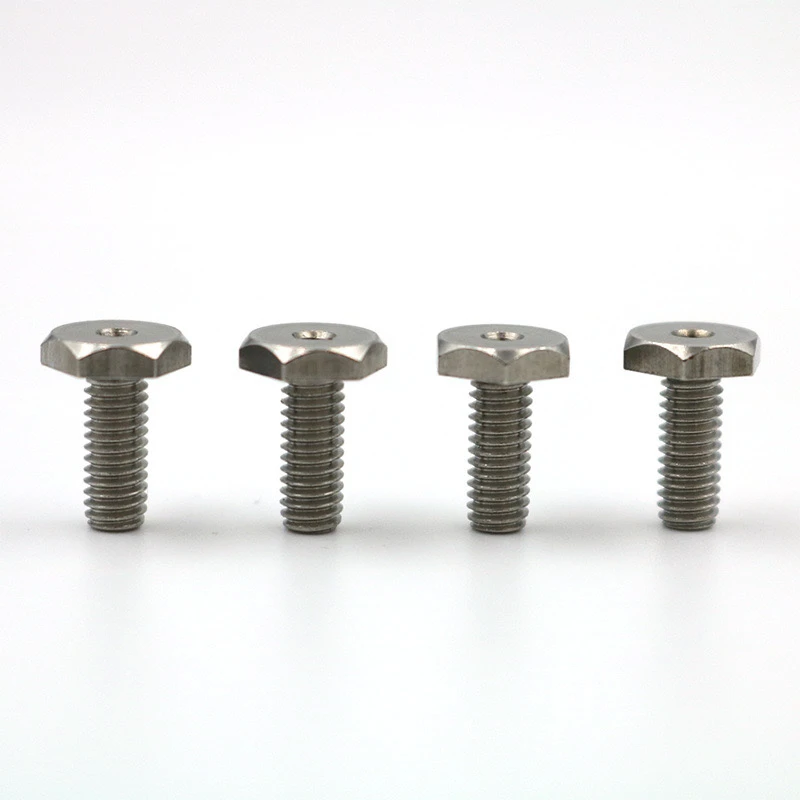

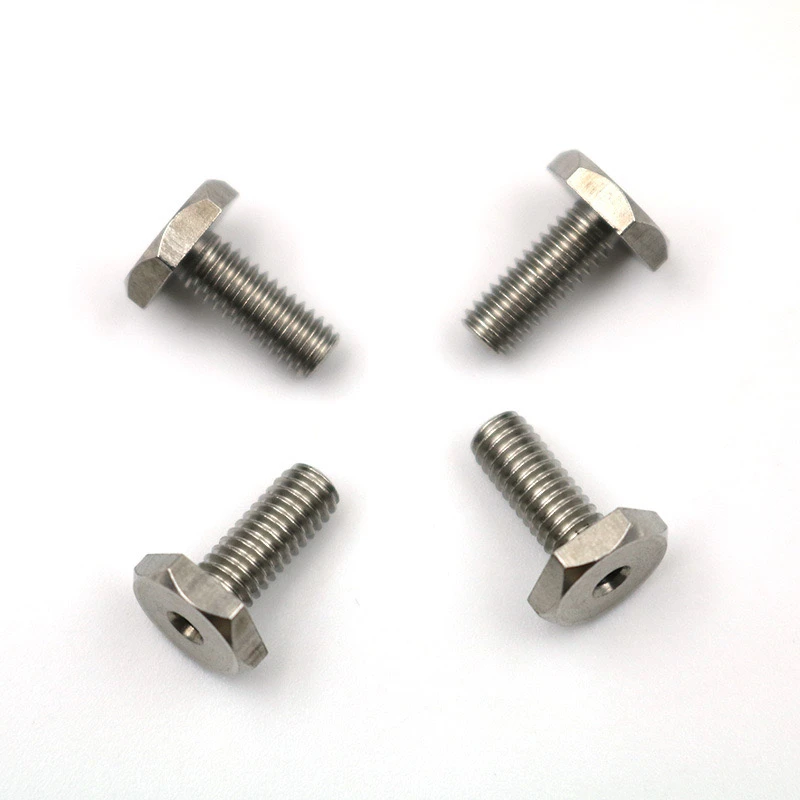

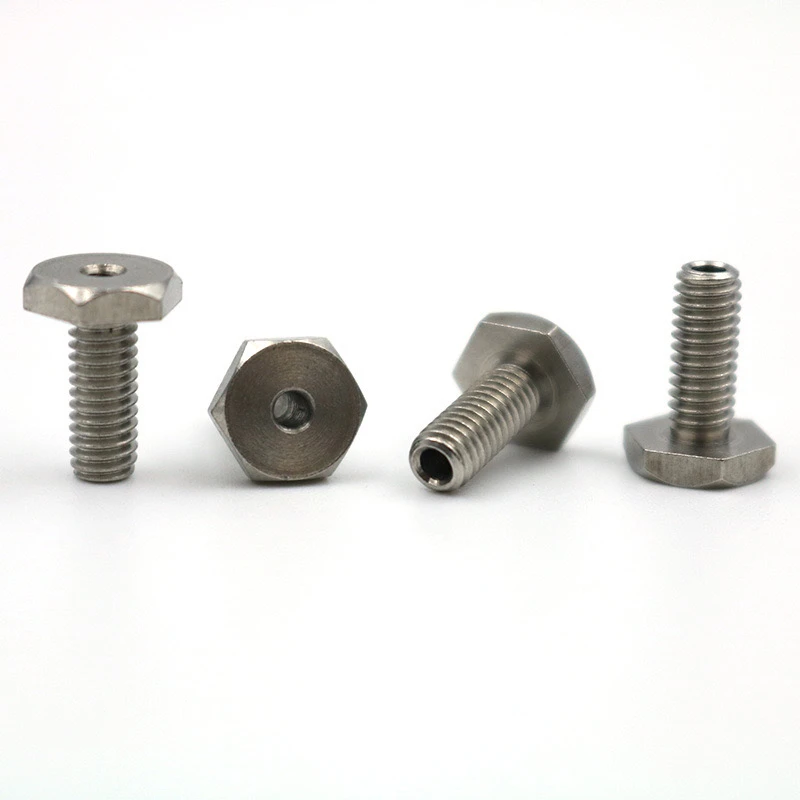

Thép không gỉ 303các bộ phận biến không chuẩn (hình lục giác bên ngoài/Vít bên trong/bên ngoài/rỗng) là ốc vít được thiết kế đặc biệt. Sau đây là một mô tả tùy chỉnh chi tiết về nó, có tính đến cả tính chuyên nghiệp và thực tiễn.
1. Các tham số tùy chỉnh cốt lõi
Yêu cầu vật chất
303 Thép không gỉ (loại dễ cắt) và cần có báo cáo vật liệu.
Điều trị bổ sung tùy chọn: thụ động, có thể cải thiện khả năng chống ăn mòn
Loại cấu trúc
Đầu hình lục giác bên ngoài: chiều rộng trên các căn hộ, độ dày
Chủ đề bên trong/bên ngoài: Thông số kỹ thuật (Tiêu chuẩn số liệu/Imperial/American), Lớp chính xác (6H/6G)
Thiết kế rỗng: Thông qua đường kính bên trong lỗ, độ dày tường
Dung sai kích thước chính
Đường kính ngoài: ± 0,05mm (phần quay chính xác)
Chiều dài: ± 0,1mm (nhỏ hơn hoặc bằng 50mm), ± 0,2mm (＞ 50mm)
Sự đồng bộ: Ít hơn hoặc bằng 0,03mm (ốc vít rỗng cần đánh dấu đặc biệt)
Xử lý bề mặt
Mặc định: Đánh bóng tự nhiên (RA nhỏ hơn hoặc bằng 0,8μm)
Tùy chọn: mạ niken (5-10μm), đánh bóng điện phân (lớp y tế)
Ii. Ghi chú về thiết kế không chuẩn
Yêu cầu đặc biệt cho các chủ đề
Bản vẽ mặt cắt được yêu cầu cho các loại răng không chuẩn
Kích thước của rãnh cắt ngược phải được đánh dấu cho các lỗ mù bên trong (được khuyến nghị lớn hơn hoặc bằng 1,5 lần sân)
Tính chất cơ học
Độ bền kéo lớn hơn hoặc bằng 500MPa (thông báo trước nếu cần xử lý nhiệt)
Kiểm tra mô-men xoắn đầu (theo tiêu chuẩn DIN 912 hoặc giá trị do khách hàng chỉ định)
Xác minh cấu trúc rỗng
Kiểm tra dòng chảy (các bộ phận chất lỏng cần cung cấp mức áp suất)
Báo cáo kiểm tra siêu âm độ dày tường (tùy chọn)
Iii. Quá trình kiểm tra sản xuất và chất lượng
Công nghệ xử lý
Turn: Máy CNC Thụy Sĩ (thích hợp cho các phần nhỏ φ3-20mm)
Xử lý chủ đề: đúc chết/đùn (răng ngoài), máy phay vòi/chỉ (răng bên trong)
Kiểm soát chất lượng
Các mục kiểm tra đầy đủ: Kích thước đầu, Thread Go/No-Go Gauge (GO/NO-GO)
Các mục kiểm tra lấy mẫu: Thử nghiệm xịt muối (xịt muối trung tính 72h), độ cứng (HRB 70-90)
Giao hàng tài liệu
Yêu cầu: Chứng nhận vật liệu, Báo cáo kiểm tra kích thước, Bảng quy trình xử lý bề mặt
Tùy chọn: Bản vẽ 3D (Định dạng bước), Tệp PPAP (ngành công nghiệp ô tô)
Iv. Kịch bản ứng dụng điển hình
Các thiết bị y tế: ốc vít rỗng cho các ống dẫn (yêu cầu đánh bóng điện phân)
Thiết bị tự động hóa: Các bộ phận lục giác không chuẩn cho cài đặt động cơ servo
Chất bán dẫn: Vít thép không gỉ cực kỳ sạch sẽ (xử lý khử khí không gỉ)
V. Hướng dẫn trích dẫn
Số lượng đơn hàng tối thiểu: 50-100 mảnh (sản xuất thử nghiệm). Khuôn có thể được mở cho hơn 1.000 miếng
Thời gian giao hàng: 7-15 ngày (điều chỉnh tùy thuộc vào độ phức tạp)
Phí khuôn: Loại răng/cấu trúc hình đặc biệt không chuẩn cần được tính toán riêng
Cung cấp mẫu hoặc bản vẽ CAD có thể tăng tốc quá trình báo giá. Đối với các phần phức tạp, nên ký một thỏa thuận kỹ thuật để làm rõ các tiêu chí chấp nhận.
Thông qua phân tích lớp ở trên, các ranh giới thiết kế chức năng và thiết kế của các bộ phận không chuẩn như vậy có thể nhanh chóng được nắm bắt, thuận tiện cho việc lựa chọn kỹ thuật hoặc giao tiếp tùy chỉnh.
