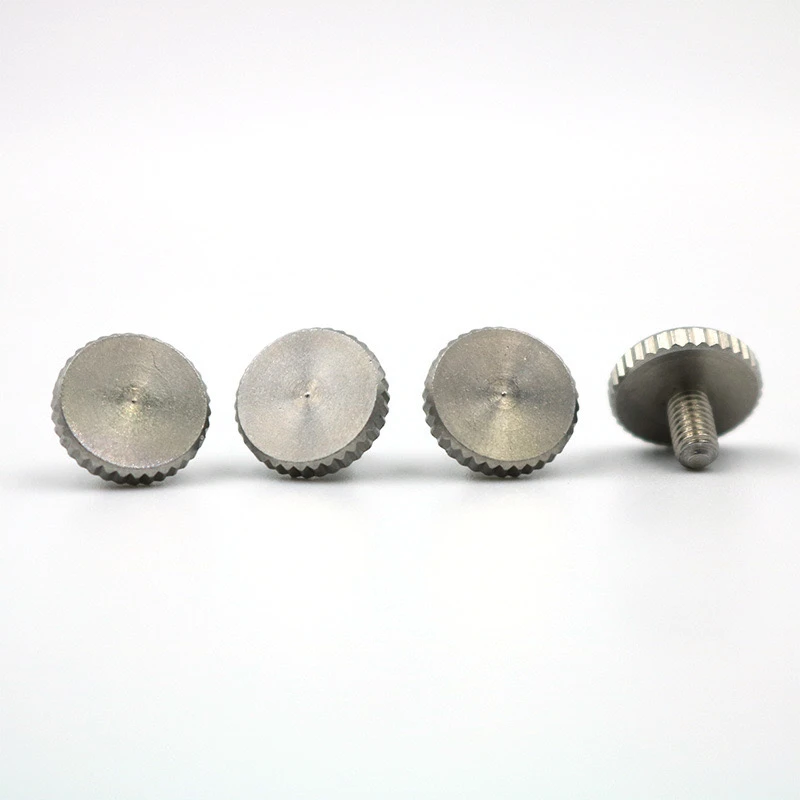

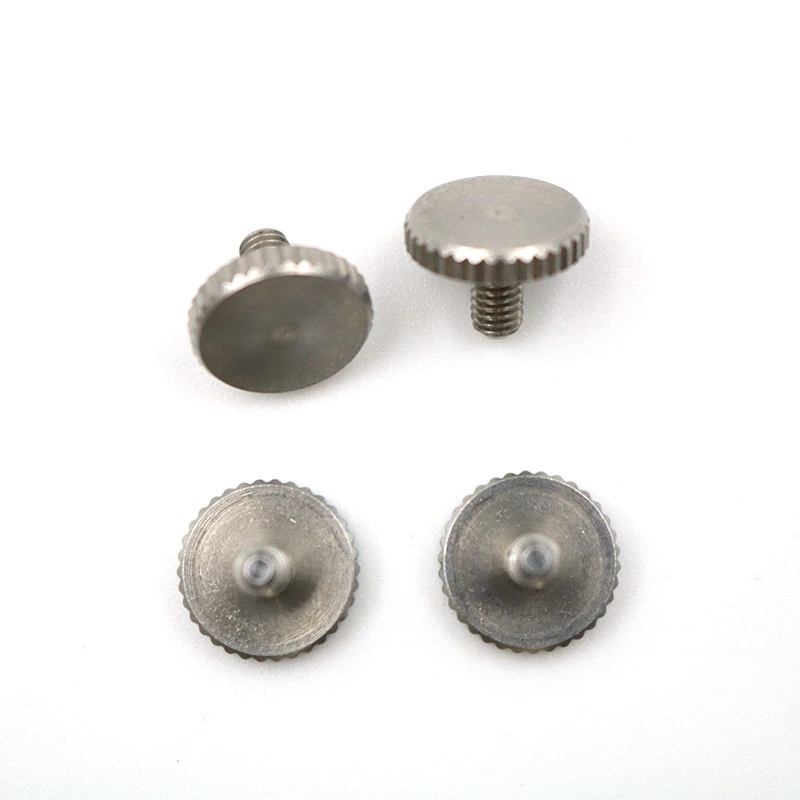

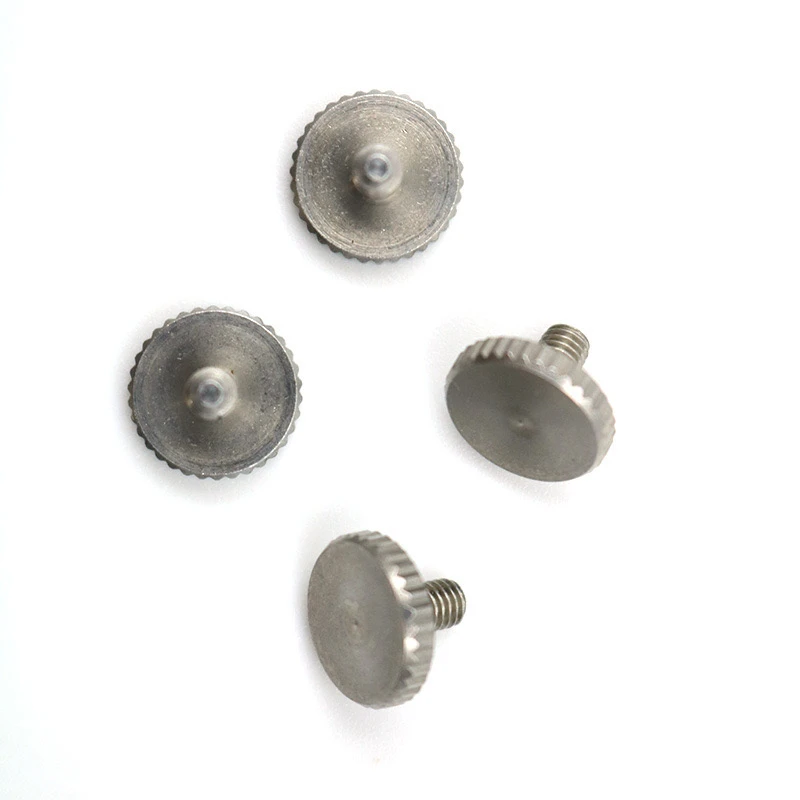

303 Thép không gỉ Mỹ chủ đề máy tiện tự động có dây buộc tay thẳnglà một loại Fastener thủ công cụ thể . Sau đây là một giải pháp kỹ thuật chi tiết cho việc tùy chỉnh của nó, có tính đến cả tính chuyên nghiệp và thực tế .
1. Thông số kỹ thuật tham số cốt lõi
Tiêu chuẩn vật liệu: thép không gỉ 303, cường độ kéo lớn hơn hoặc bằng 500MPa, độ cứng HRB 70-90.
Xử lý bề mặt: Sự thụ động màu tự nhiên mặc định, đánh bóng điện phân tùy chọn hoặc mạ niken, vui lòng chỉ ra .
Thông số kỹ thuật chủ đề
Chủ đề thống nhất của Mỹ (Sê -ri UN
Lớp dung sai: 2b (mặc định) hoặc 3b (khi cần độ chính xác cao)
Độ dài luồng: Chủ đề đầy đủ hoặc phân đoạn
Yêu cầu kết hợp
Loại: Knurling thẳng (song song với trục)
Tiêu chuẩn: DIN 82 hoặc ANSI B94.6
Mô -đun: 0,5mm/0,8mm/1,0mm
Chiều rộng hiệu quả: lớn hơn hoặc bằng 1,2 lần đường kính của đầu vít
Thiết kế đầu
Loại đầu: Đầu tròn/Đầu phẳng/Đầu hình trụ (có sơ đồ)
Loại khe: khe/chéo khe/lỗ hình lục giác
Đường kính đầu và Tỷ lệ chiều cao: Theo ASME B 18.6.3 Điều chỉnh
II . Các điểm chính của công nghệ xử lý
Xử lý máy tiện tự động
Thiết bị: Máy tiện tự động kiểu Thụy Sĩ (độ chính xác ± 0,01mm)
Công cụ:
Chủ đề: vòi đùn cacbua (khuyến nghị OSG EXOTAP)
Knurling: Công cụ kết nối hai bánh (HSS cho chỉ thô, thép vonfram cho chủ đề tốt)
Cắt thông số
Tốc độ: 1500-2500 RPM
Tỷ lệ thức ăn: 0,05mm/rev
Kiểm soát quá trình kết hợp
Phương pháp trước khi nhấn: Đầu tiên, chuyển đường kính ngoài của khu vực knurling sang kích thước khác biệt giữa
Áp lực: 300-500 N (Tránh tích lũy vật liệu)
Làm mát: Chất lỏng cắt tổng hợp hoàn toàn (nồng độ 8%-10%)
Yêu cầu gỡ lỗi: Một cái vát 45 độ cần được thêm vào ở đầu ra ren và cạnh knurling được đánh bóng bằng cách đánh bóng từ tính để loại bỏ các cạnh sắc nét .
3. Tiêu chuẩn điều khiển chất lượng
Kích thước: GO/NO-GE AME để phát hiện các luồng, đo ba chiều của các kích thước chính
Knurling: Kiểm tra trực quan về tính đồng nhất kết cấu, máy chiếu để xác minh cao độ
Vật liệu: Máy quang phổ để xác minh nội dung S (để đảm bảo khả năng gia công)
Kiểm soát tỷ lệ bị lỗi: Batch AQL 1 . 0, dấu dao nhẹ được cho phép trong khu vực nối.
4. Bao bì và giao hàng
Bao bì bên trong: PVC Blister + Anti-Rust Paper
Bao bì bên ngoài: Carton (1000 % mỗi hộp, tổng trọng lượng nhỏ hơn hoặc bằng 15kg)
Đánh dấu: Laser đánh dấu số lô + đánh dấu vật liệu
Chu kỳ giao hàng: 15-20 ngày (3 ngày cho các mẫu, với báo cáo thử nghiệm)
5. Giải pháp cho các vấn đề phổ biến
Thread Rot → Kiểm tra Wear Wear, thay thế cứ sau 5000 lần hoặc sử dụng Groove Tap thay vì .}
Các Burrs Knurling lớn → Điều chỉnh lề trước khi ghi thành 0.8-1.2 lần mô đun .
Surface Scratches → Sử dụng kẹp nylon hoặc thêm ống lót theo dõi băng tải .}
Một bản vẽ 2D hoàn chỉnh hoặc tệp bước 3D là bắt buộc và các kích thước chính phải được đánh dấu riêng
Thông qua thiết kế và điều khiển quy trình được mô tả ở trên, có thể thấy rằng vít tạo ra sự cân bằng giữa chức năng, hiệu quả sản xuất và độ tin cậy và phù hợp cho các yêu cầu sử dụng cường độ trung bình và cao .}
