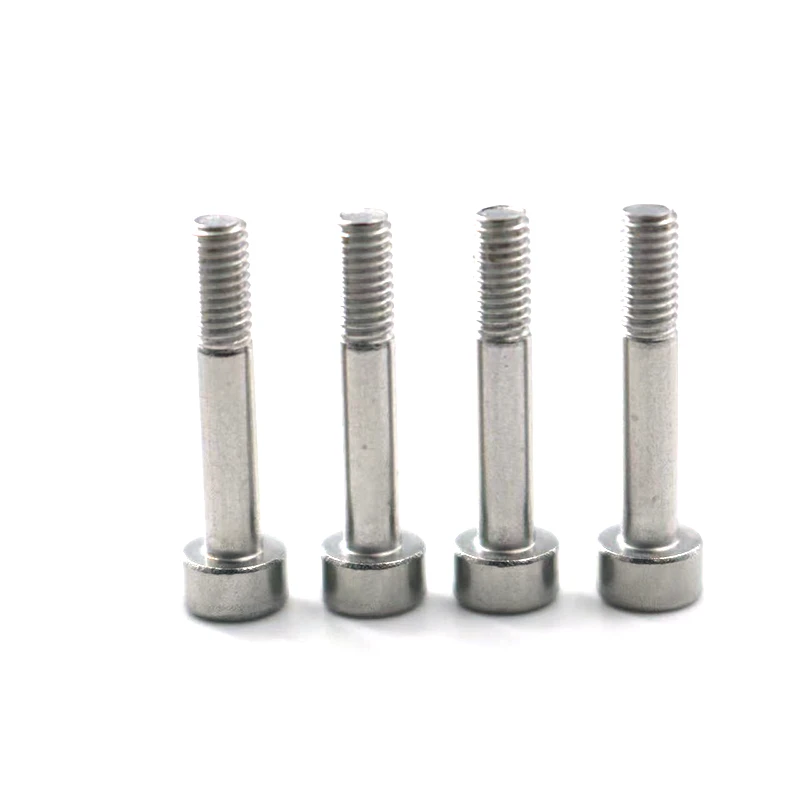

Cup - Hexagon đầuVít ổ cắmVới một nửa - Thiết kế luồng là một dây buộc cơ học phổ biến. Sau đây là phần giới thiệu chi tiết về các khía cạnh chức năng của nó, tập trung vào các chức năng cốt lõi của nó.
1. Các tính năng cấu trúc và định vị chức năng
Cup - Thiết kế đầu: Cung cấp bề mặt ổ trục lớn, phân phối áp suất thắt chặt và phù hợp cho các ứng dụng yêu cầu mô -men xoắn hoặc độ rung cao. Bề mặt trên của đầu của đầu làm giảm sự nhô ra, tạo ra vẻ ngoài thẩm mỹ và ngăn chặn các vết trầy xước.
Ổ đĩa hình lục giác: Được siết chặt bằng cờ lê hình lục giác, nó cung cấp một bề mặt tiếp xúc lớn, khả năng truyền mô -men xoắn cao và ít nhạy cảm hơn khi tước sợi so với Phillips hoặc vít có rãnh. Nó đòi hỏi một kích thước cờ lê tiêu chuẩn.
Một nửa - Thiết kế luồng
Phần mịn chưa được đọc: Tăng cường khả năng chống cắt và phù hợp cho các ứng dụng yêu cầu định vị hoặc căn chỉnh, ngăn chặn thiệt hại sợi chỉ cho các bộ phận giao phối.
Phần chủ đề một phần: Chỉ cần một phần chiều dài để thắt chặt, giảm chi phí xử lý luồng và giảm thiểu rủi ro thiệt hại cho các vật liệu mềm.
2. Ưu điểm chức năng cốt lõi
Dung lượng mô -men xoắn cao: ổ đĩa hình lục giác và cốc - thiết kế đầu tay chịu lực chặt chẽ lớn hơn và phù hợp với thiết bị hạng nặng.
Định vị chính xác: Phần thanh được đánh bóng có thể được chèn vào lỗ đúc sẵn để định vị trục, tránh nhiễu luồng.
Anti - nới lỏng và chống - rung động: Half - Thiết kế luồng có thể được sử dụng với các đai ốc hoặc chất bịt kín để giảm độ rung - nới lỏng.
3. Các ứng dụng điển hình
M3 (Light - Tải các bộ phận chính xác): Vỏ thiết bị điện tử, khung máy in 3D và lắp cảm biến nhỏ.
M4 (Tải trung bình): Đường ray hướng dẫn thiết bị tự động hóa, khung lắp PCB và trung bình - lắp động cơ có kích thước.
M5 (tải cao hơn): khớp tay robot công nghiệp, khối van thủy lực và lắp ráp cố định nhiệm vụ-}.
4. Các tham số lựa chọn chính
Vật liệu: Thép carbon (mạ kẽm/đen), thép không gỉ (A2-304/A4-316) và hợp kim Titanium (hàng không vũ trụ).
Độ dài luồng: Half - Các ốc vít chủ đề nên được chọn dựa trên độ dày kẹp.
Lớp cường độ: Ví dụ, lớp 8.8 (thép carbon) và A2-70 (thép không gỉ), mức độ cường độ phải phù hợp với các yêu cầu tải.
5. So sánh khả năng ứng dụng của các ốc vít chủ đề đầy đủ -
Một phần - Các ốc vít luồng được ưa thích khi cần phải có phần thanh trơn để hướng dẫn hoặc định vị (ví dụ, lắp tay áo). Chúng cũng được ưa thích cho không - thông qua - Lắp ráp lỗ để tránh làm hỏng luồng dưới cùng (ví dụ, các lỗ mù).
