Tôi . Tổng quan về phụ kiện
{A

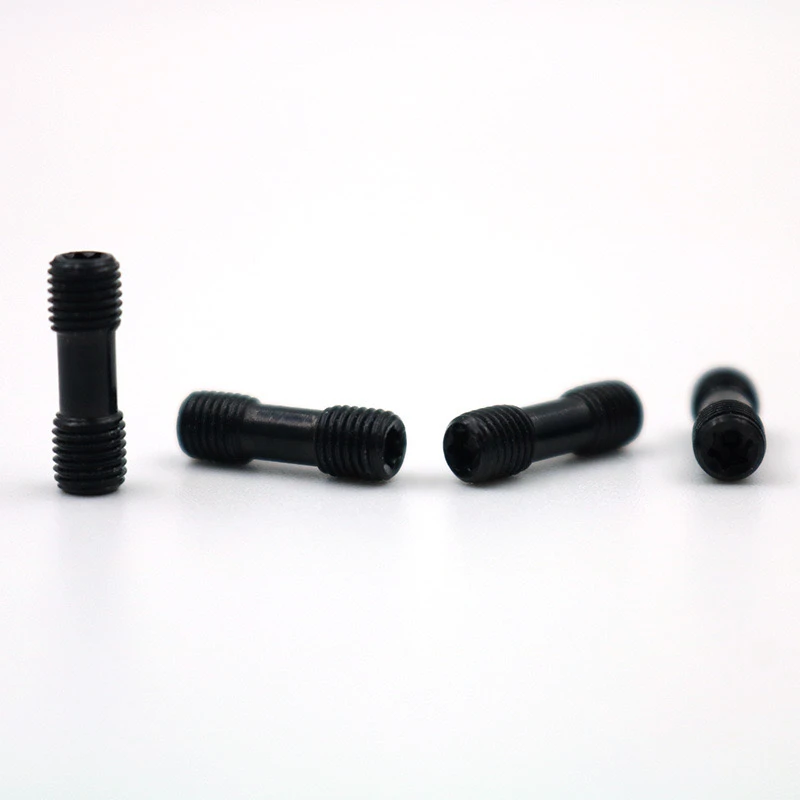

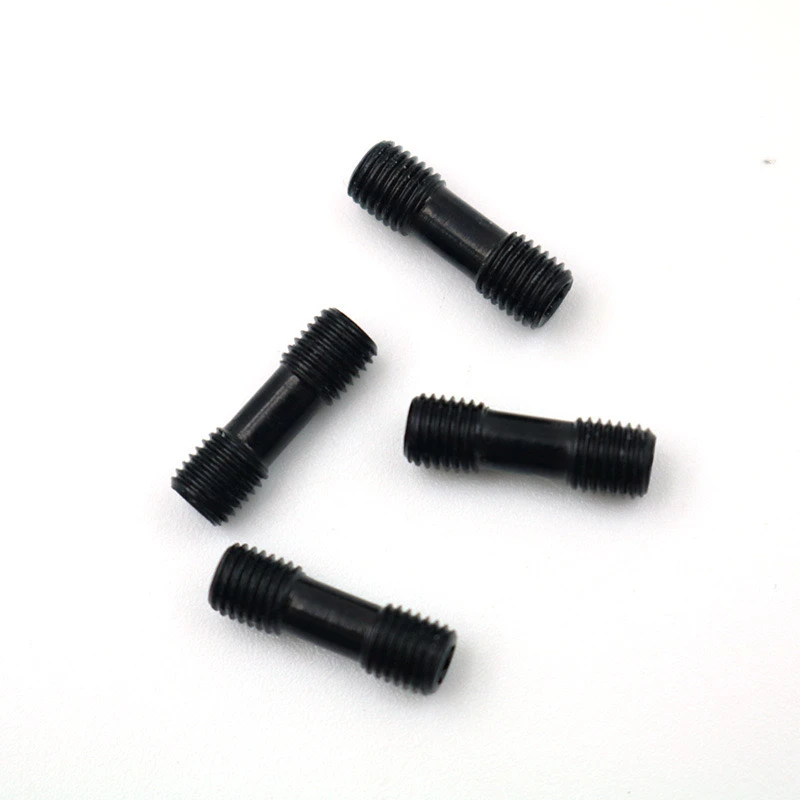

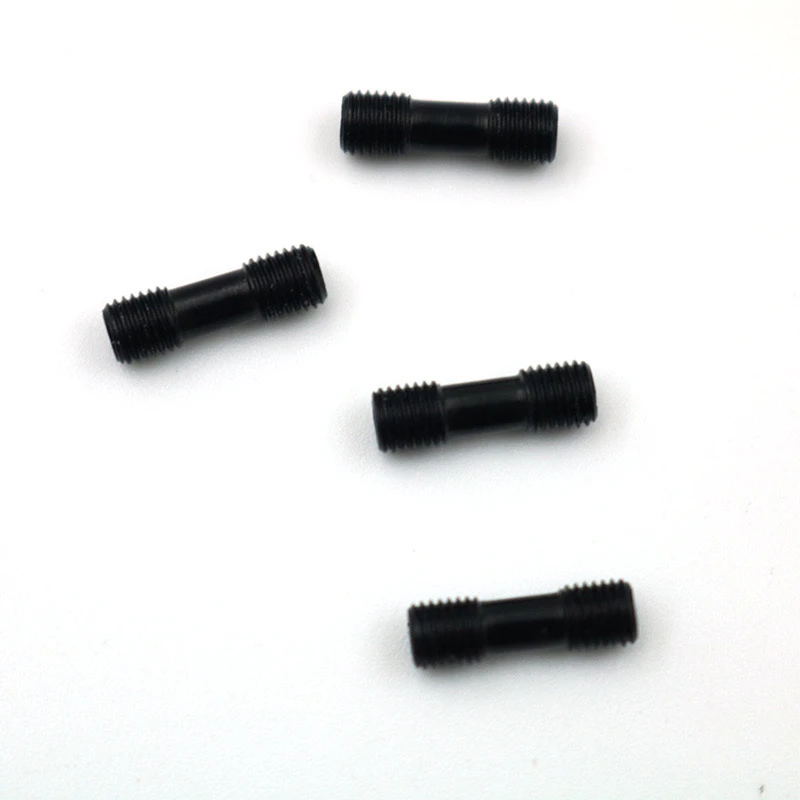

Thiết kế hai đầu không tiêu chuẩn: Các chủ đề ở cả hai đầu, được sử dụng để kết nối Shim và thanh công cụ, phù hợp với các rãnh công cụ không chuẩn hoặc kích thước đặc biệt .
Chức năng của Shim: Hỗ trợ lưỡi dao, phân tán lực cắt và đảm bảo độ chính xác định vị .
II . Các bước sử dụng
Tiền xử lý: Làm sạch lỗ, shim và ốc vít của thanh công cụ để tránh các hồ sơ sắt hoặc vết dầu ảnh hưởng đến việc siết chặt . Kiểm tra xem chỉ có còn nguyên vẹn để ngăn chặn sự trượt của luồng .}}}}}}}}}}}}}}
Lựa chọn vít: Chọn vít tương ứng theo thông số kỹ thuật lỗ ren của thanh công cụ và shim .
Các bước cài đặt
Bước 1: Vít đầu ngắn hơn của vít vào lỗ có ren của thanh công cụ, lấy trước nó theo cách thủ công và sử dụng cờ lê để thắt chặt nó thành mô-men xoắn 70% .
Bước 2: Đặt shim, căn chỉnh đầu kia của vít và xử lý thủ công nó vào lỗ ren shim .
Bước 3: Siết chặt bằng cờ lê mô-men xoắn theo tiêu chuẩn để tránh bị sát thương quá mức và hư hỏng luồng .
Liên kết xác minh
Kiểm tra xem shim có phù hợp chặt chẽ với arbor mà không bị rung . chạy công cụ máy để quan sát xem có bất kỳ tiếng ồn hay sự lỏng lẻo bất thường nào trong quá trình cắt .}
Iii . Phòng ngừa
Điều khiển mô -men xoắn: Đảm bảo thắt chặt theo mô -men xoắn tiêu chuẩn . quá tải có thể gây ra vỡ vít hoặc biến dạng shim .
Kết hợp luồng: Các ốc vít không chuẩn phải đảm bảo rằng các luồng ở cả hai đầu khớp hoàn toàn các vị trí lỗ để tránh cài đặt bắt buộc .
Bảo trì thường xuyên: Kiểm tra trạng thái thắt chặt của các ốc vít cứ sau 8 giờ, đặc biệt là trong điều kiện cắt nặng .
IV . Xử lý vấn đề chung
Trượt vít: Thay thế bằng một ốc vít mới và kiểm tra xem lỗ ren có bị hỏng .
Shim Offset: re-disassemble và đảm bảo rằng vít được vặn theo chiều dọc .
V . Kịch bản ứng dụng
Hệ thống Arbor có độ chính xác cao phù hợp với các trung tâm gia công và máy tiện CNC, đặc biệt là cho các công cụ tùy chỉnh hoặc các yêu cầu xử lý góc đặc biệt .
