Bu lông vai có rãnh là một loại chốt có độ chính xác cao-có thiết kế vai độc đáo và cấu trúc có rãnh cho phép định vị, dẫn hướng trượt và hỗ trợ tải chính xác trong các ứng dụng cơ khí, tự động hóa và lắp ráp.
Vai cung cấp các kích thước cố định và kiểm soát khoảng hở, trong khi thiết kế có rãnh cho phép kết nối quay hoặc trượt bằng chốt hoặc rãnh then, khiến nó trở thành loại dây buộc không thể thiếu trong các cụm cơ khí đòi hỏi khắt khe.
Tính năng sản phẩm
Thiết kế đầu bước
Đầu có bậc tăng diện tích tiếp xúc giữa vít và dụng cụ, dẫn đến ứng dụng mô-men xoắn đều hơn.
Người dùng có thể dễ dàng kiểm soát lực siết trong quá trình lắp đặt, đảm bảo độ khít hoàn hảo giữa bu lông và vật liệu kết nối, từ đó cải thiện độ bền và độ ổn định của kết nối tổng thể.
Khả năng tương thích vật liệu cao
Bu lông này phù hợp với nhiều loại chất nền, bao gồm gỗ, kim loại, nhựa và vật liệu tổng hợp, do đó có thể thích ứng rộng rãi với các nhu cầu buộc chặt công nghiệp và xây dựng khác nhau. Cho dù trong ngành sản xuất đồ nội thất, lắp ráp máy móc, sản xuất nói chung hay ngành công nghiệp ô tô, nó đều cung cấp giải pháp buộc chặt chắc chắn và đáng tin cậy.
Hiệu quả lắp đặt cao
Thiết kế đầu bước tạo điều kiện sử dụng với các dụng cụ thủ công hoặc điện, giúp việc lắp đặt nhanh chóng và dễ dàng. Trong khi đó, sự phân bổ mô-men xoắn đồng đều giúp giảm hư hỏng hoặc lỏng lẻo do siết quá chặt hoặc siết quá chặt, nâng cao hiệu quả làm việc và an toàn.
Ổn định mạnh mẽ
Thiết kế bu lông vai có rãnh đảm bảo độ khít chặt giữa bu lông và vật liệu kết nối, ngăn ngừa hiện tượng xoay hoặc dịch chuyển. Vai của nó cung cấp một bề mặt định vị ổn định, trong khi thiết kế rãnh đảm bảo kết nối chắc chắn trong điều kiện tải trọng động và rung động.
Đặc điểm kỹ thuật
|
đường kính que |
đường kính ren |
bước ren |
chiều dài bài đăng |
chiều dài sợi |
đường kính đầu dk |
Độ dày đầu |
chiều rộng rãnh |
chiều cao có rãnh |
|
3 |
M2 |
0.4 |
- |
2 |
3.9 - 4 |
1.4 |
0.8 |
0.7 |
|
3.5 |
M2.5 |
0.45 |
- |
2.5 |
4.8 - 5 |
2 |
0.9 |
0.8 |
|
4 |
M3 |
0.5 |
- |
3 |
5.8 - 6 |
2 |
1 |
1 |
|
5 |
M4 |
0.7 |
- |
4 |
7.8 - 8 |
2.8 |
1.2 |
1.2 |
|
6 |
M5 |
0.8 |
- |
5 |
9.7 - 10 |
3 |
1.5 |
1.3 |
|
8 |
M6 |
1 |
- |
6 |
11.7 - 12 |
3.5 |
1.6 |
1.3 |

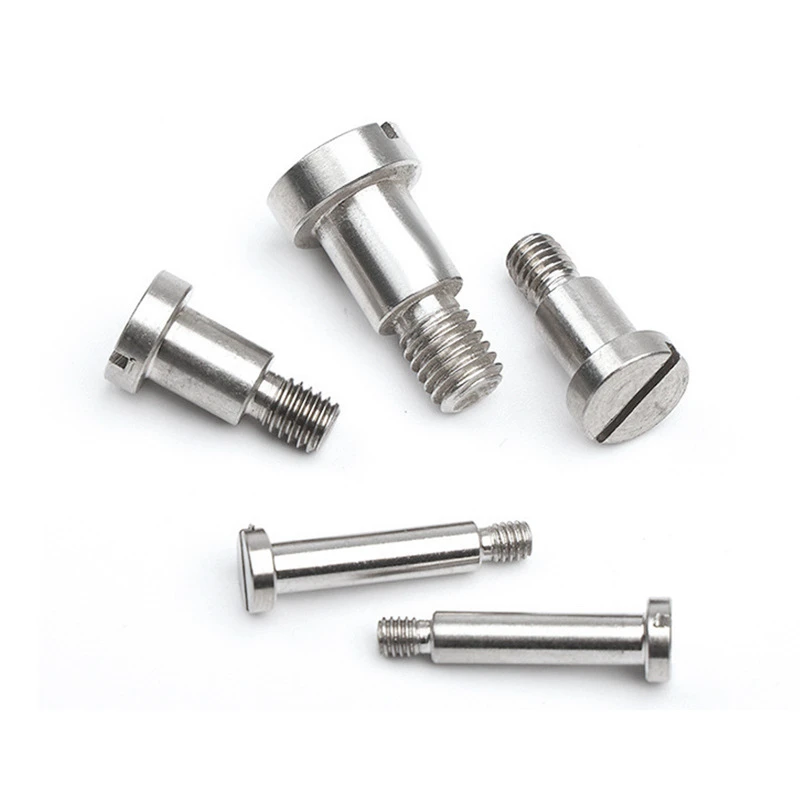

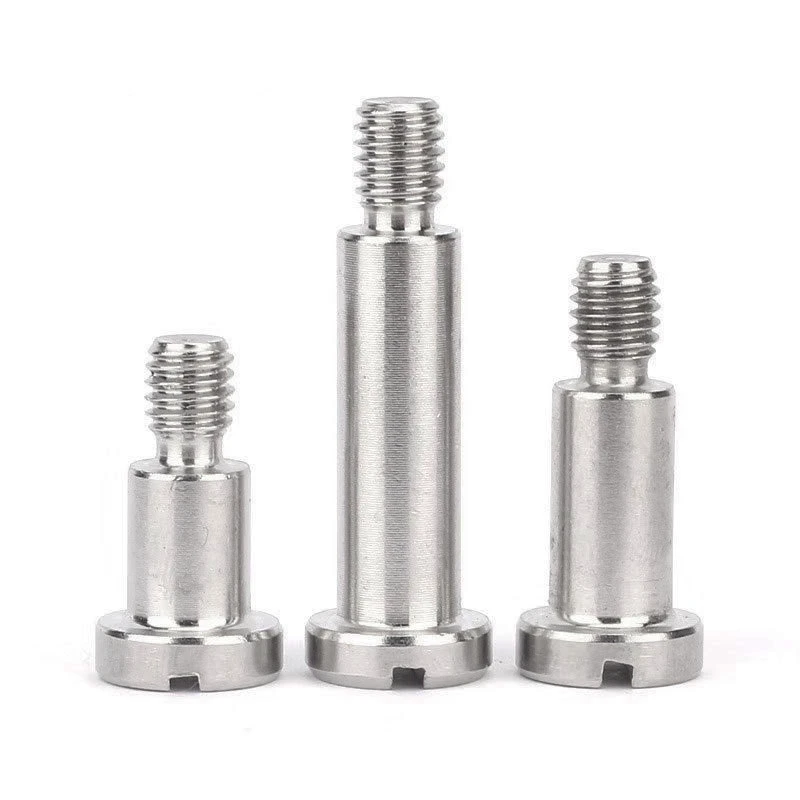

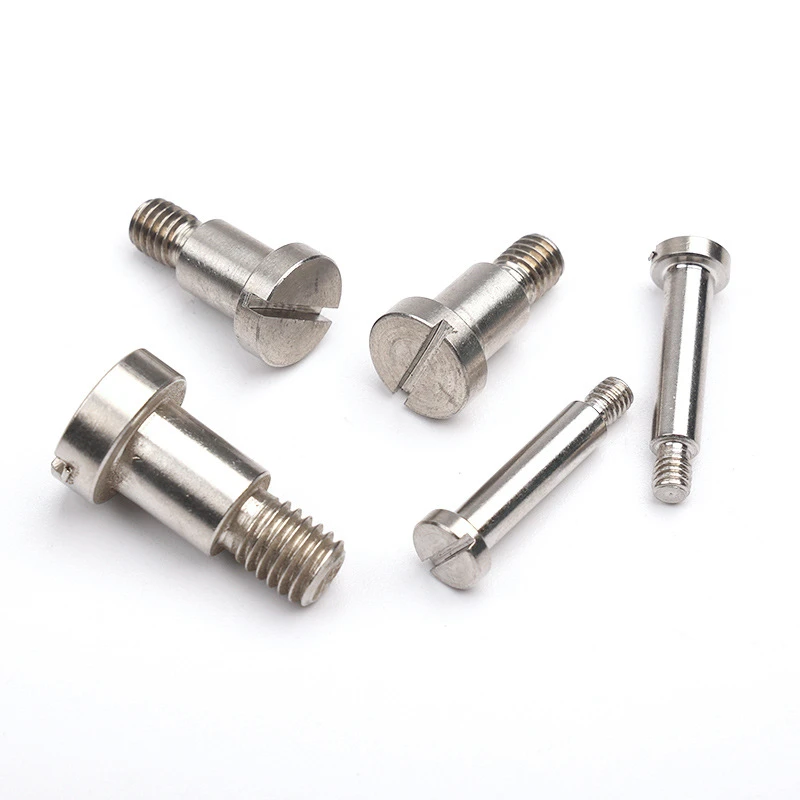

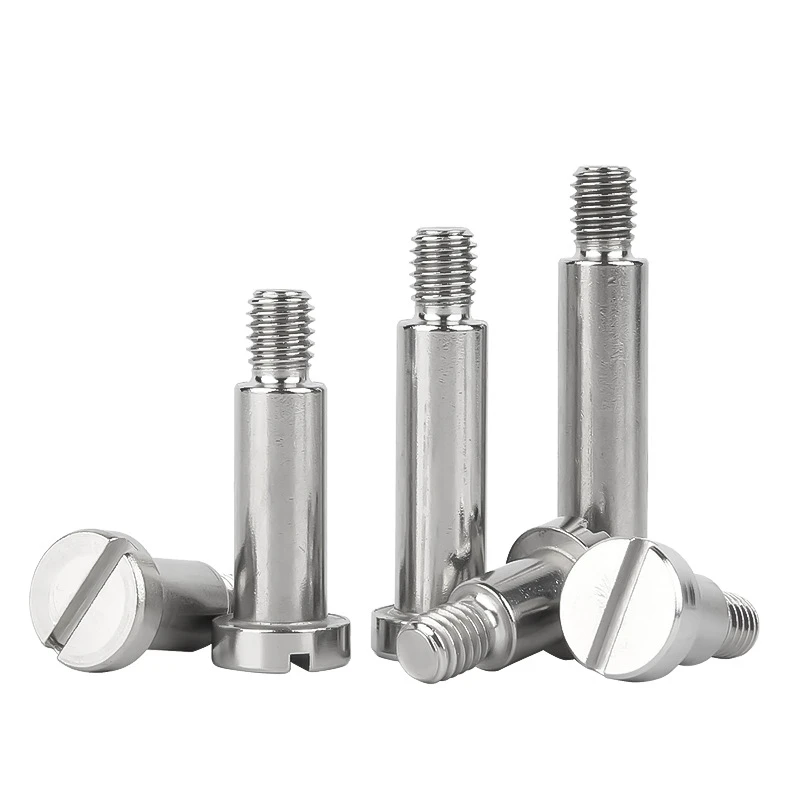

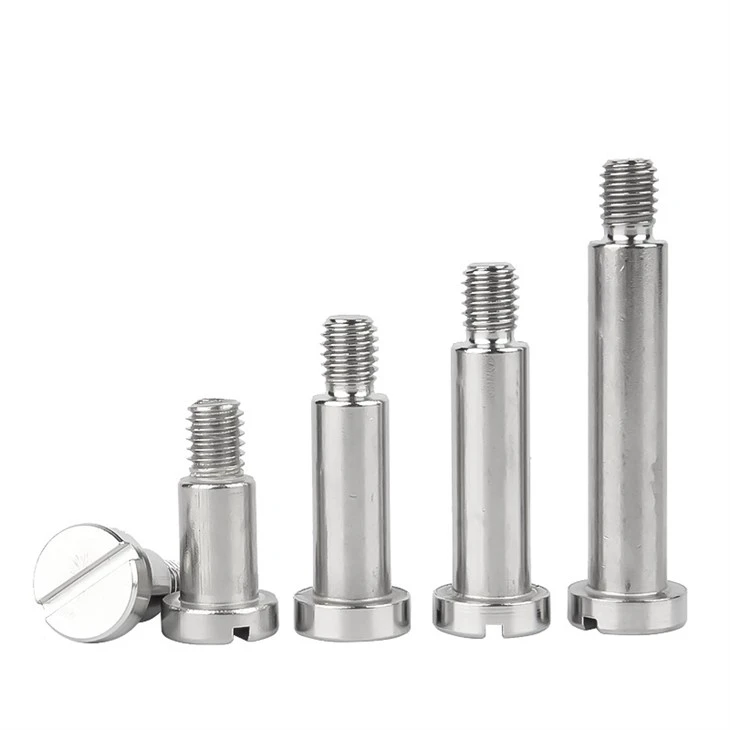

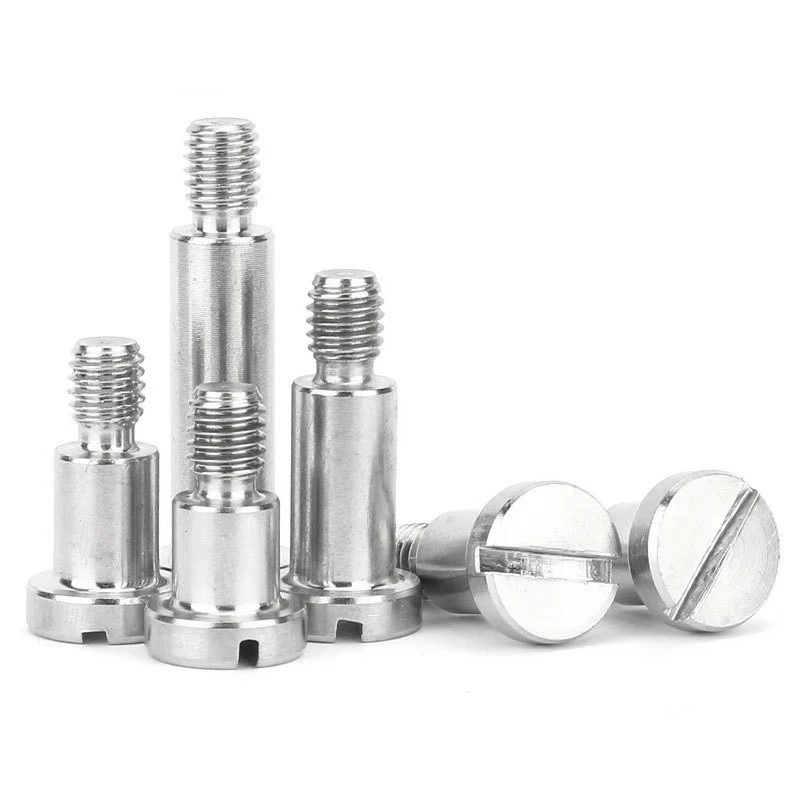

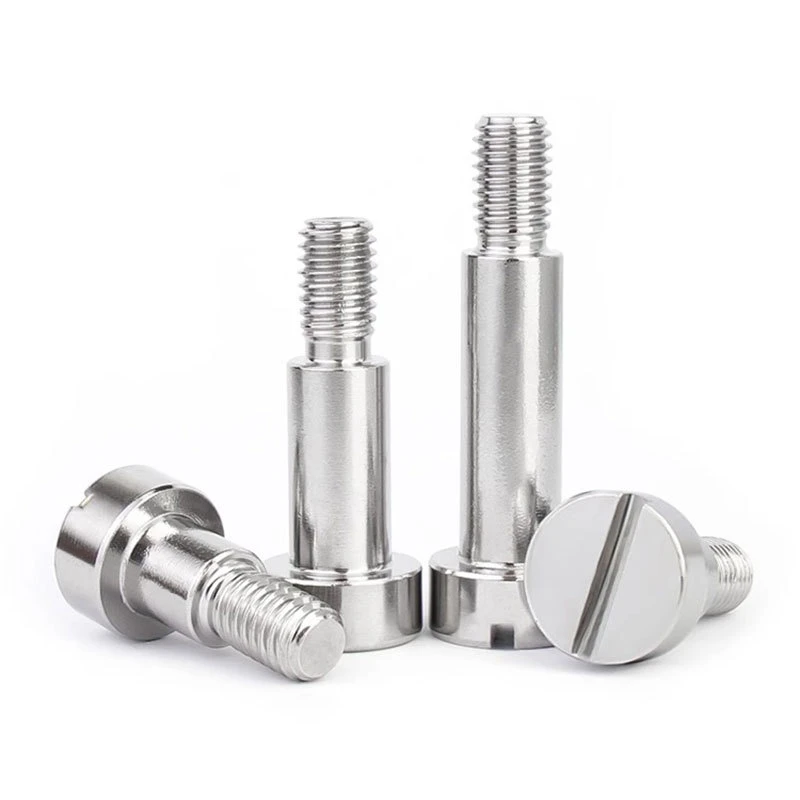

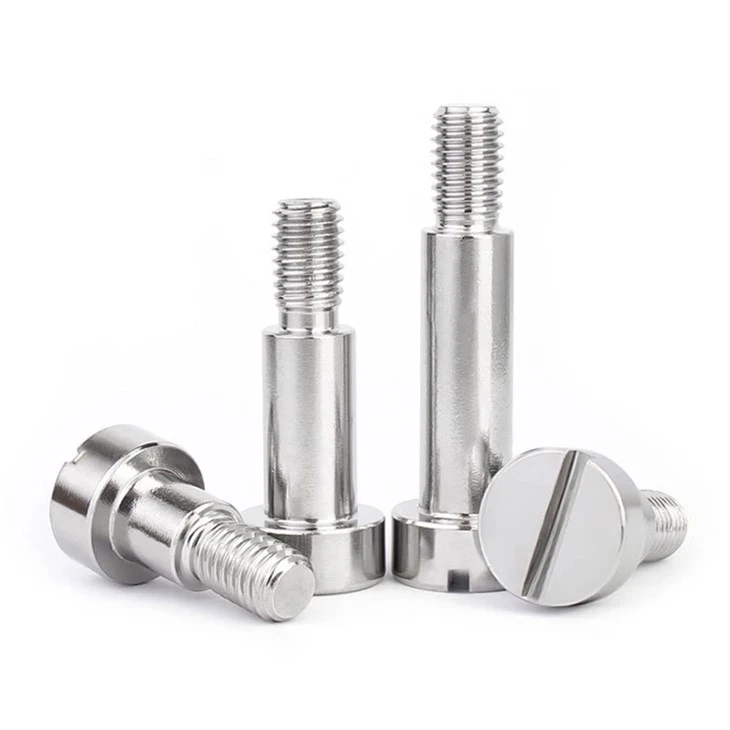

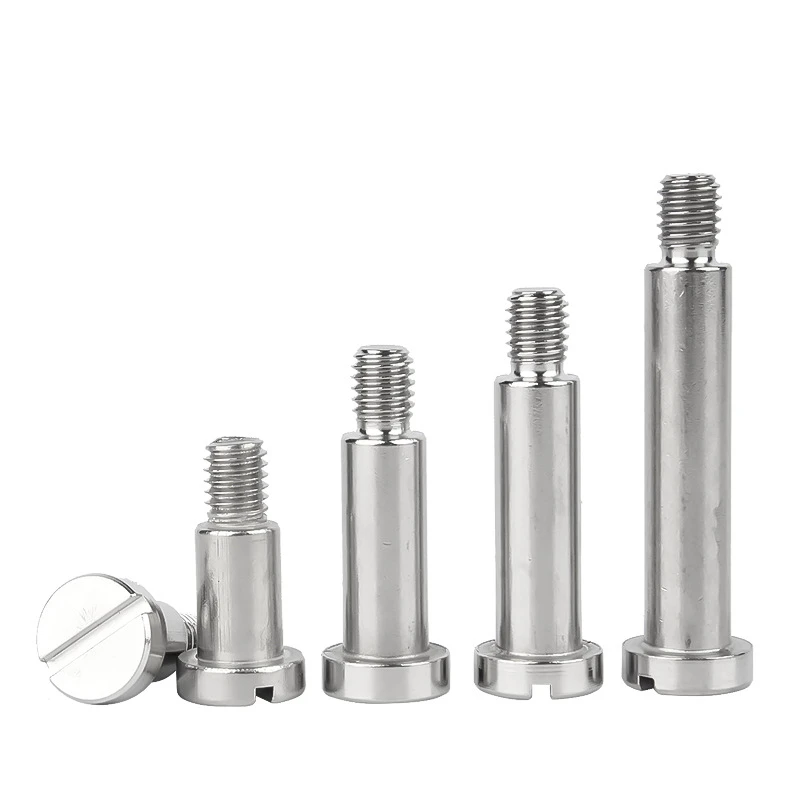

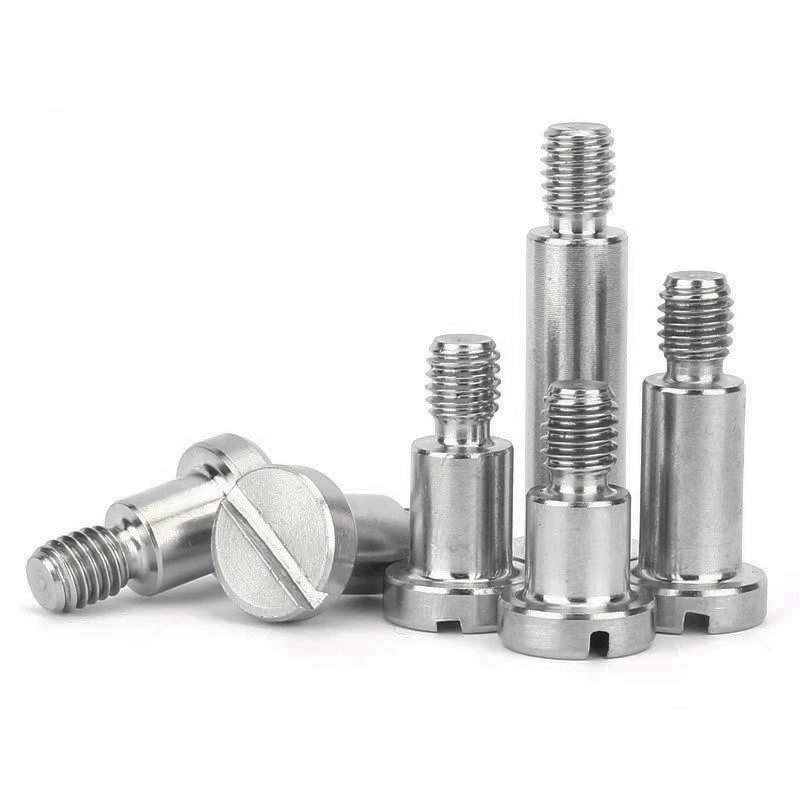

Hình ảnh sản phẩm
Thiết bị nhà máy
Giới thiệu về Zeyao – Nhà sản xuất dây buộc
Zeyao là nhà sản xuất chuyên nghiệp với 19 năm kinh nghiệm trong lĩnh vực sản xuất dây buộc, tập trung vào việc cung cấp các bộ phận tiêu chuẩn chất lượng cao và giải pháp buộc chặt phi tiêu chuẩn cho khách hàng toàn cầu. Chúng tôi sở hữu hơn 160 bộ thiết bị sản xuất tiên tiến, bao gồm toàn bộ quy trình từ gia công nguội, khai thác, tán đinh đến thử nghiệm, hình thành một hệ thống sản xuất tự động ổn định và hiệu quả cao với sản lượng hàng tháng vượt quá 10 triệu sản phẩm, dễ dàng xử lý-nhu cầu đặt hàng khối lượng lớn.
Là nhà cung cấp dây buộc đáng tin cậy trong ngành,Zeyaohỗ trợ các dịch vụ tùy biến OEM/ODM. Chúng tôi có thể điều chỉnh linh hoạt kích thước, vật liệu, xử lý bề mặt và giải pháp đóng gói theo bản vẽ, mẫu hoặc yêu cầu chức năng của khách hàng để đáp ứng nhu cầu đa dạng ở các quốc gia, ngành và kịch bản ứng dụng khác nhau.
Sản phẩm của chúng tôi được xuất khẩu tới hơn 100 quốc gia và khu vực, đồng thời chúng tôi duy trì mối quan hệ-lâu dài, ổn định với hơn 3.500 khách hàng trên toàn thế giới, bao gồm nhiều ngành bao gồm máy móc, ô tô, xây dựng, điện tử, nội thất và năng lượng.
Nếu bạn đang tìm kiếm một nhà sản xuất dây buộc đáng tin cậy, cho dù bạn cần mua số lượng lớn các bộ phận tiêu chuẩn hay các bộ phận-phi tiêu chuẩn{1}}có độ chính xác cao tùy chỉnh, Zeyao có thể cung cấp cho bạn dịch vụ hỗ trợ sản xuất chuyên nghiệp, ổn định và hiệu quả.
